2 Kanal Hochleistungsschalter mit Spannungsausgänge 110V 220V Klimaanlage/ Heizplatte


Preis: €63.83

  • Artikelnummer: 0020532 (S2PX-AC220 & C-2)

Bitte wählen Sie:












Menge:



Das AC 2-Kanal Hochleistung Funksteuerung Set wird für viele andere Elektrische Geräte wie Rolladen, Ankerwinde, Motoren, Garagentor, elektrisch betriebene Tür, Projektionswand, Sonnensegel, Förderband usw. verwendet. Bei diesem Artikel gibt es größere Arbeitsstrom von 30A für jeden Kanal als unseren früheren Produkte. Deshalb kann es für Elektrogeräte mit Hochleistung wie Heizung Ventilator oder Halogenlampe verwendet werden. Während der Bedienung sind die Eingangsspannung und die Ausgangsspannung gleich von ac 220V.

Das Bebedienungsvideo von diesem Artikel als Lichtschalter von 2 AC Lampen verwendet, besuchen Sie bitte HIER bei Youtube.


Besonderheit:
  • Anwendung: Es kann in der Industrie-Automatisierung-, Landwirtschaft - und Heim-Automation, wie Fabrik, haus, bauernhof, weide, Fahrzeugen, Schiffen, Offshore-Betrieb, Luftfahrzeug, Feld Anruf, usw. Drahtlose Fernbedienung Produkte auf Land, Wasser und Luft, wie Funklichtschalter, Sirenen, Schlösser, Motoren, Vertilatoren, Winden, Jalousien, Elektrozylinder, Türen, Fenster, Elektromagnetventile, Signalisierung, Geschäftsschilder usw.
  • Drahtlose Steuerung, einfach zu installieren
  • Verwenden 8-Bit-Mikroprozessor-konzipiert und entwickelt mit geringer Leistung und Hochgeschwindigkeits-CMOS-Technik.
  • Sie könnten den Empfänger mit Sender(Fernbedienung) von jedem Ort innerhalb einer zuverlässigen Entfernung ein / aus schalten. Die drahtlose Funksignale können durch Wände, Böden und Türen laufen.
  • Geschutzt vor Gegenstrom und übermäßigem Strom. Zuverlässige Kontroll:Der Sender(Kodierung) und der Empfaenger (Dekodierung) benutzen custom Kode.
  • Zuverlässige Steuerung: Der Sender (kodierung) und des Empfängers (Decodierung) verwenden den benutzerdefinierten Code.
  • Ein/mehrere Sender kann ein/mehrere Empfänger gleichzeitig kontrollieren.
  • Sie könnten zwei oder mehre Anlagen am gleichen Ort benutzen

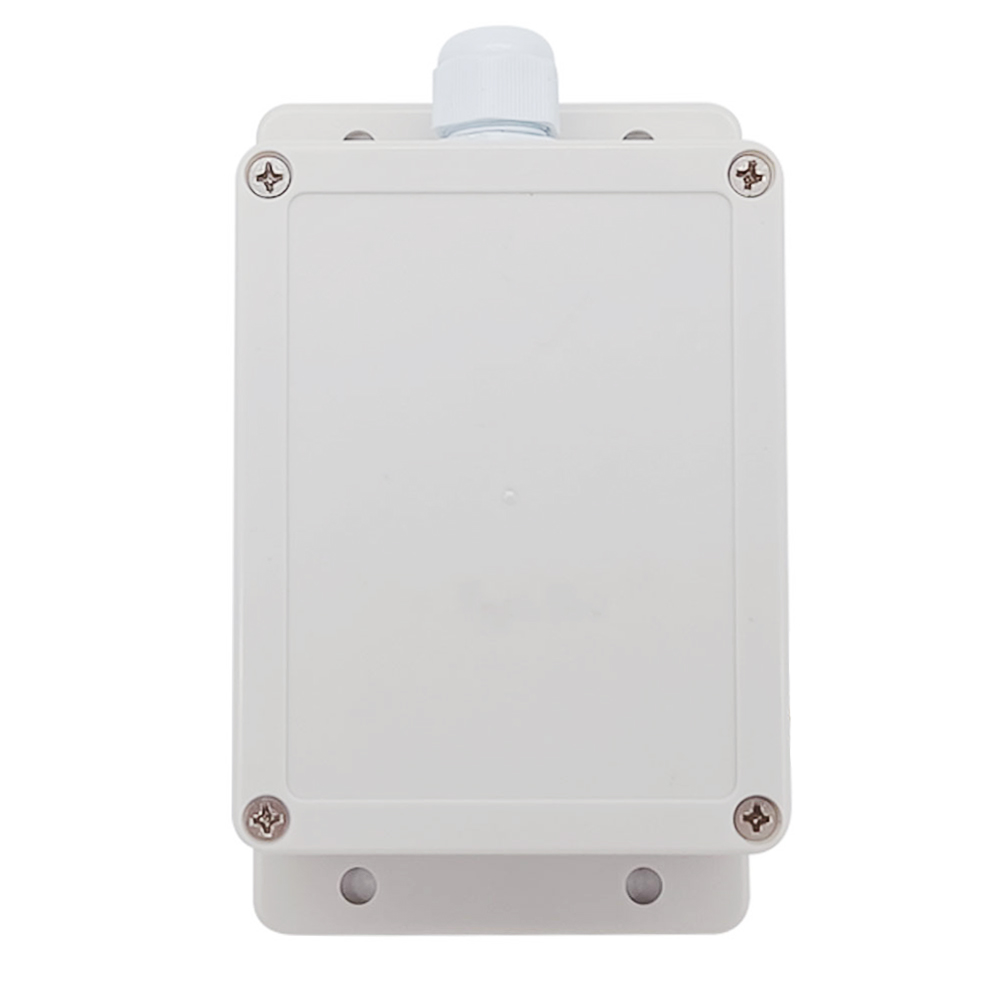

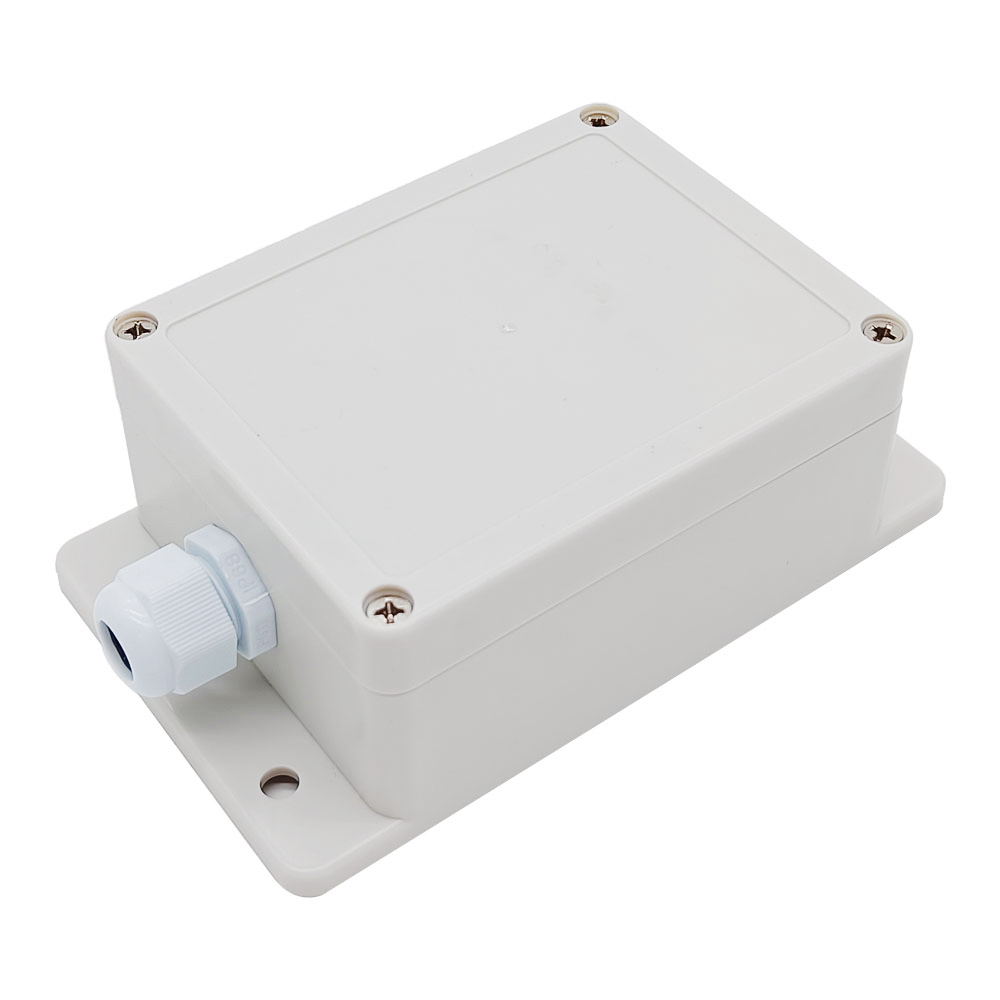

  • Wasserdicht: Der Empfänger hat wasserdichte Gehäuse und wasserdichter Steckverbinder.
  • Mit manueller Klemmen: Der Empfänger erlaubt Ihnen externe Geräte, Sensoren oder Handschalter zur Verbinden, den Empfänger zu steuern.
  • Hochleistung: Jeder Relaisausgang haben max 30A anlaufstrom. Die Hochleistung des Gerätes ist 360W/12V, 180W/6V, 250W/9V, 700W/24V, 3000W/110V, 6000W/220V.
  • Stromversorgung: Betriebsspannung 110V/120V/230V/240V zu unterstützen.
  • DC Stromausgang: Es kann die Anlagen mit Betriebsspannung 110V / 120V / 230V / 240V AC steuern.
  • Reichweite: eine Set Funkfernbedienung kann 100m erreichen und es ist eine theoretische Daten. Es soll auf einer offenen Erde bedient werden,darauf gibt es keine Absperrung und keine Interferenz .Aber in wirklichem Leben verhindert das Funksignal durch Bäume,Wände oder andere Bauwerke ,noch kann es durch anderen Signale gestört werden. Die hängt noch von der Arbeitsbedienung ab. Wenn Sie eine länge Reichweite, bitte wählen Sie leistungsstarkene Fernbedienung aus, wie CB Series (1000m/3000ft); Oder können Sie auch eine externe Antenne für Empfänger zur Erhöhen der Reichweite hinzufügen.

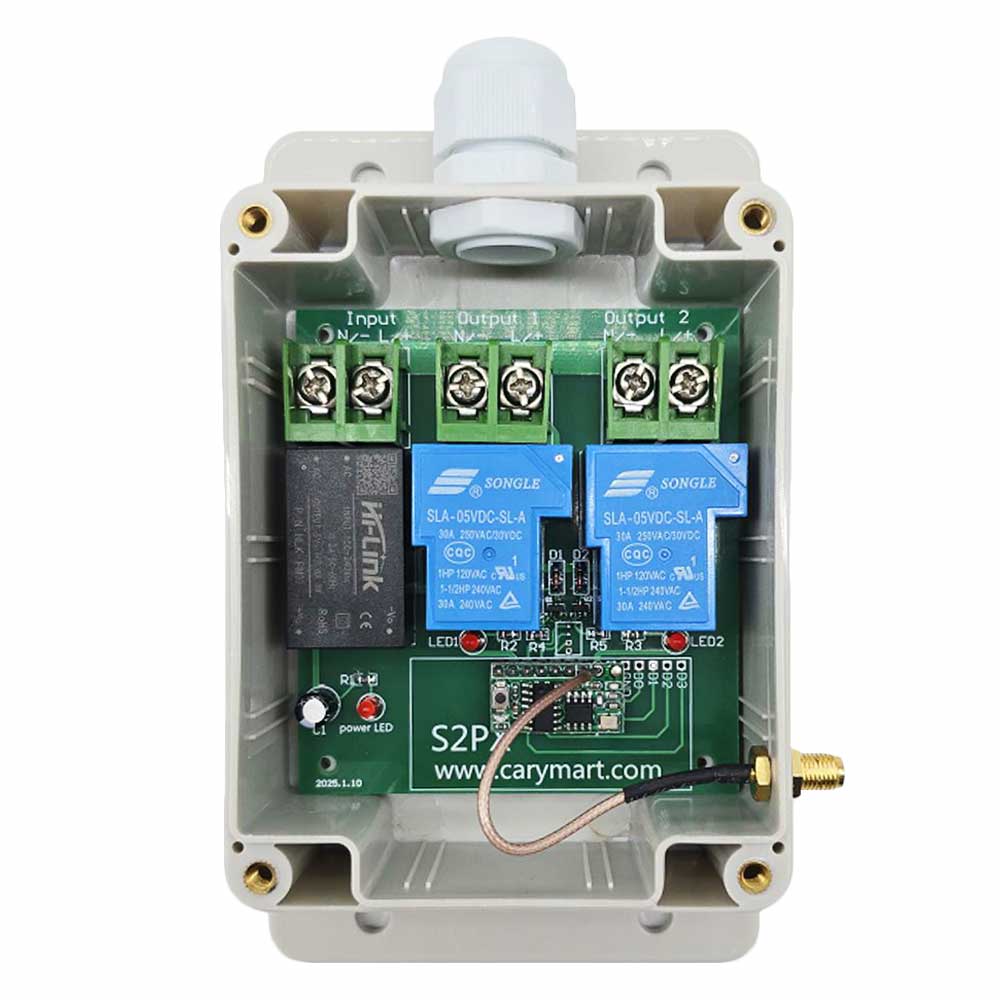

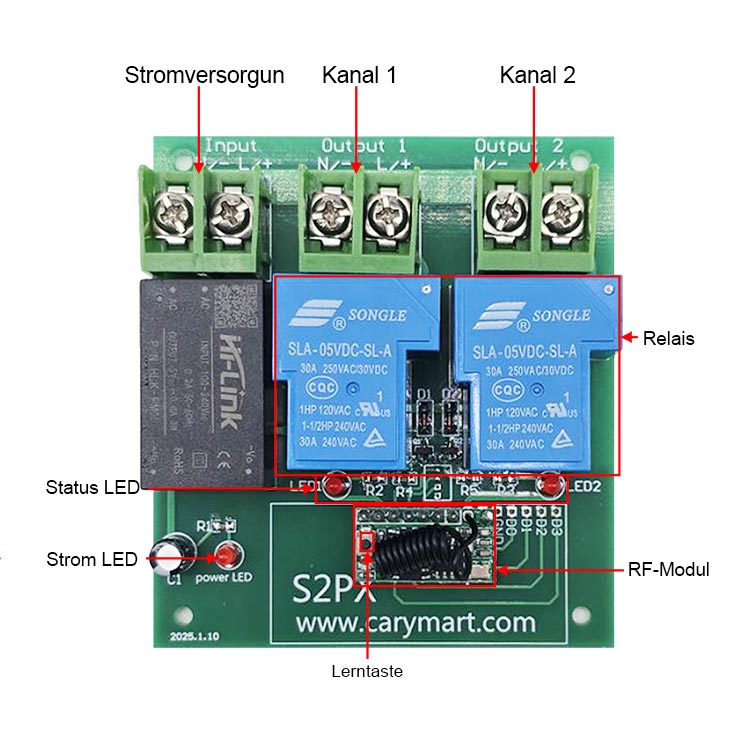

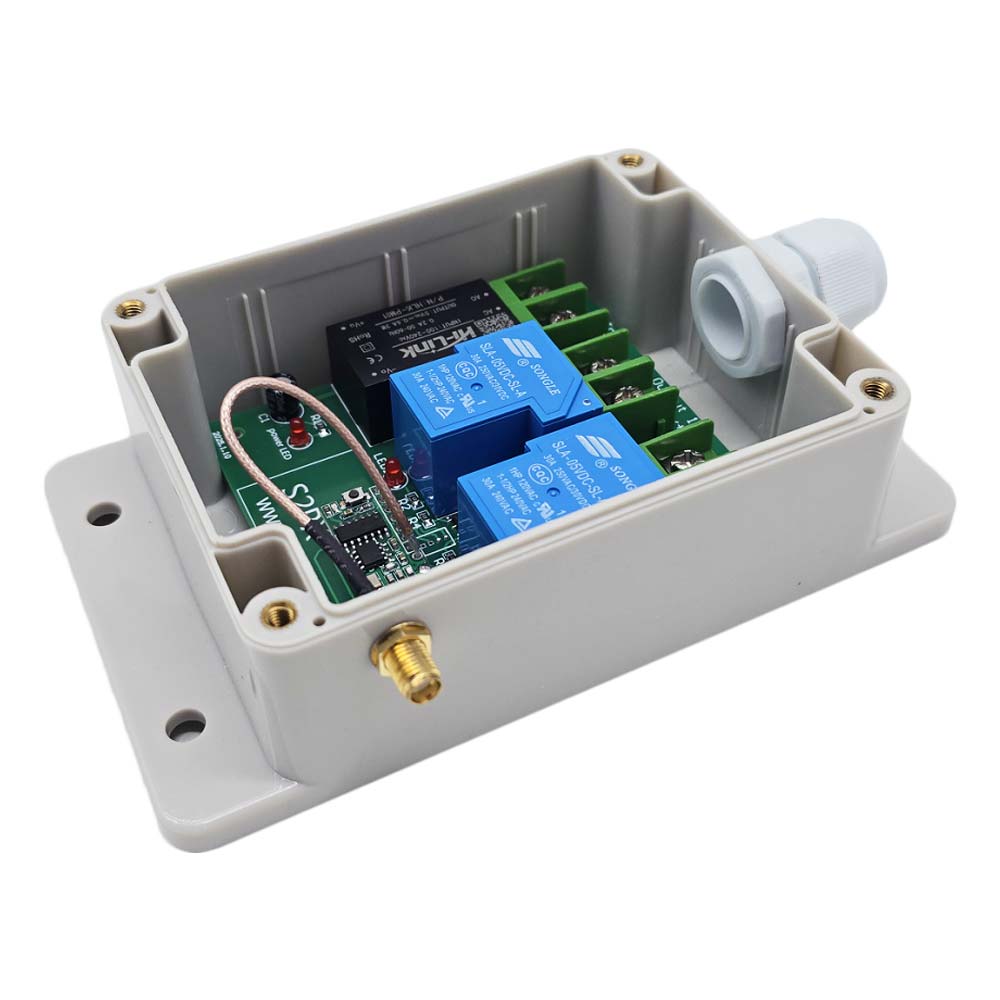

Parameter von Empfänger:
  • Modell Nr. S2PX- AC220
  • Stromversorgung (Betriebsspannung): AC100~240V (110V/120V/220V/240V)
  • Output: AC100~240V (110V/120V/220V/240V)
  • Betriebsfrequenz: 315MHz / 433,92 MHz
  • Kanal: 2 CH
  • Kontrollmodus: Toggle, Momentan, Verklinkte, Momentan + Toggle
  • Maximale Betriebsstrom: 30A / Jeder Kanal
  • Statische Strom:≤6mA

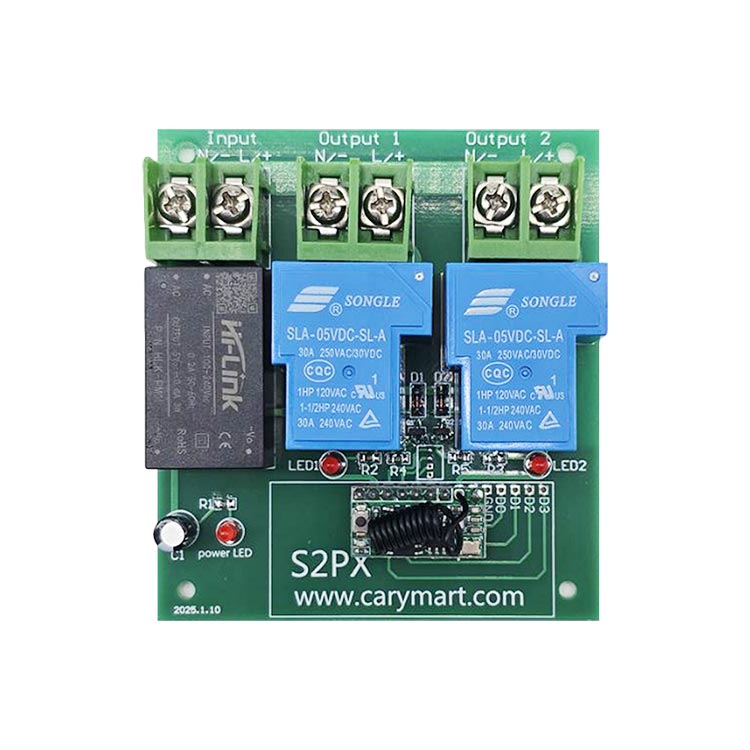

  • Maße der PCB: 140mm x 73mm x 18mm

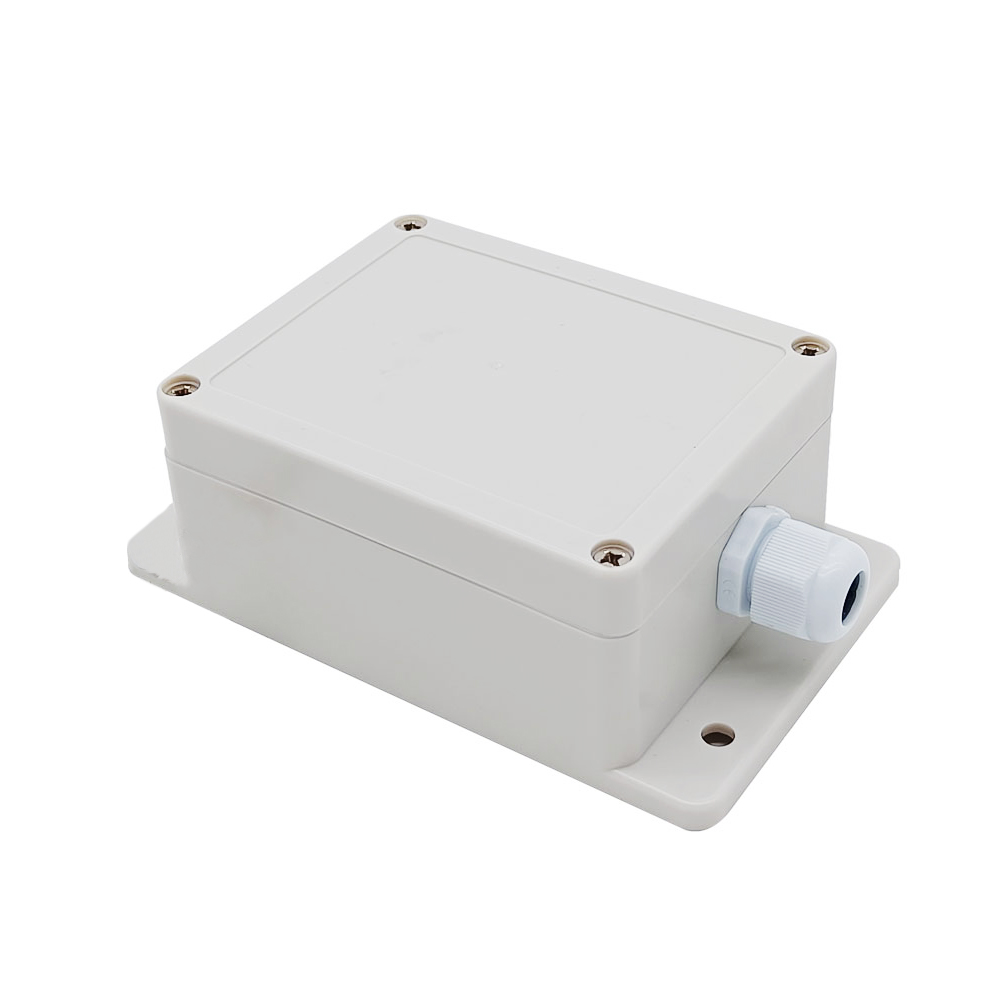

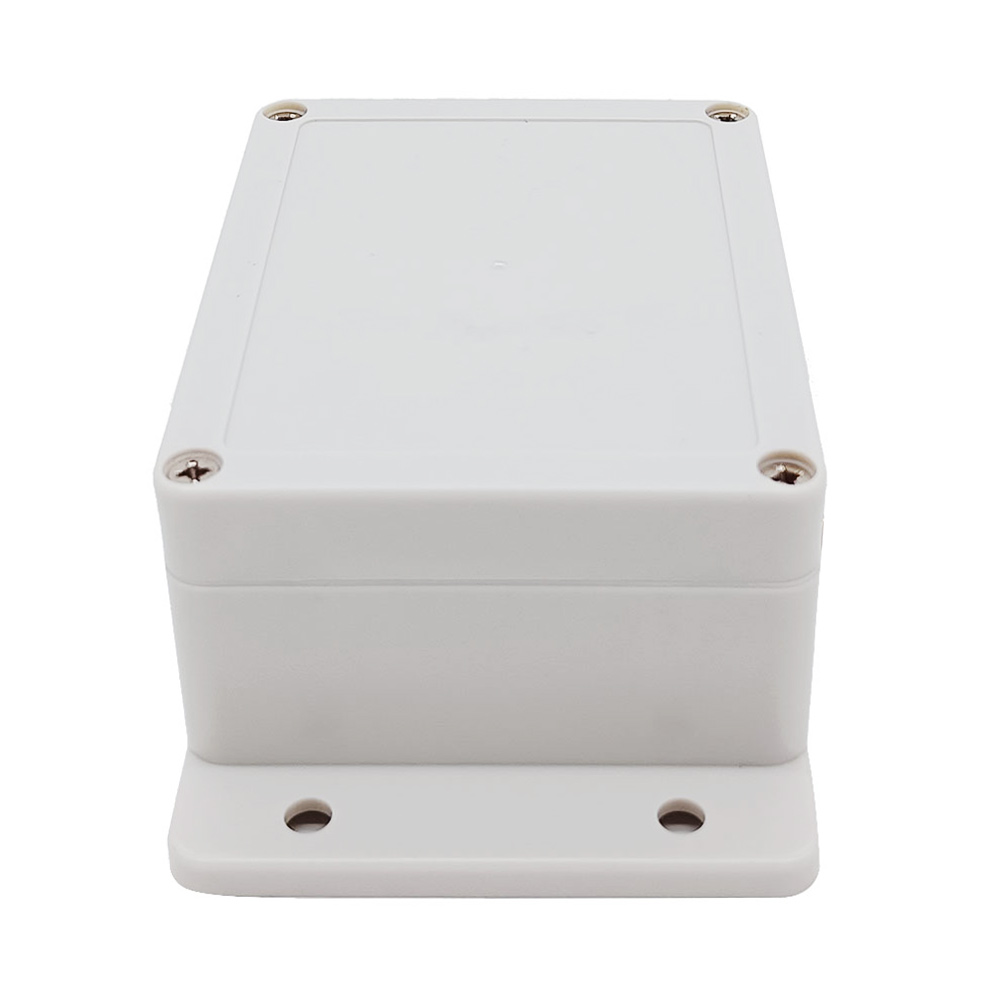

  • Maße des Gehäuses: 192mm x 100mm x 45mm
  • Arbeiten mit Festcode-Sender.
  • Wenn Sie eine weitere Reichweite haben möchten, können Sie eine externe Antenne für Empfänger, wie Magnethalterung Antenne, deren Reichweite dreimal so viel wie früher ist. Oder Teleskopantenne, deren Reichweite doppelt so viel wie früher ist.

Benutzung(mit Sender C-2 oder C-3):
  • Der Empfänger kann AC 110~240V steuern. Mit dem können Sie zwei AC Anlagen steuern.

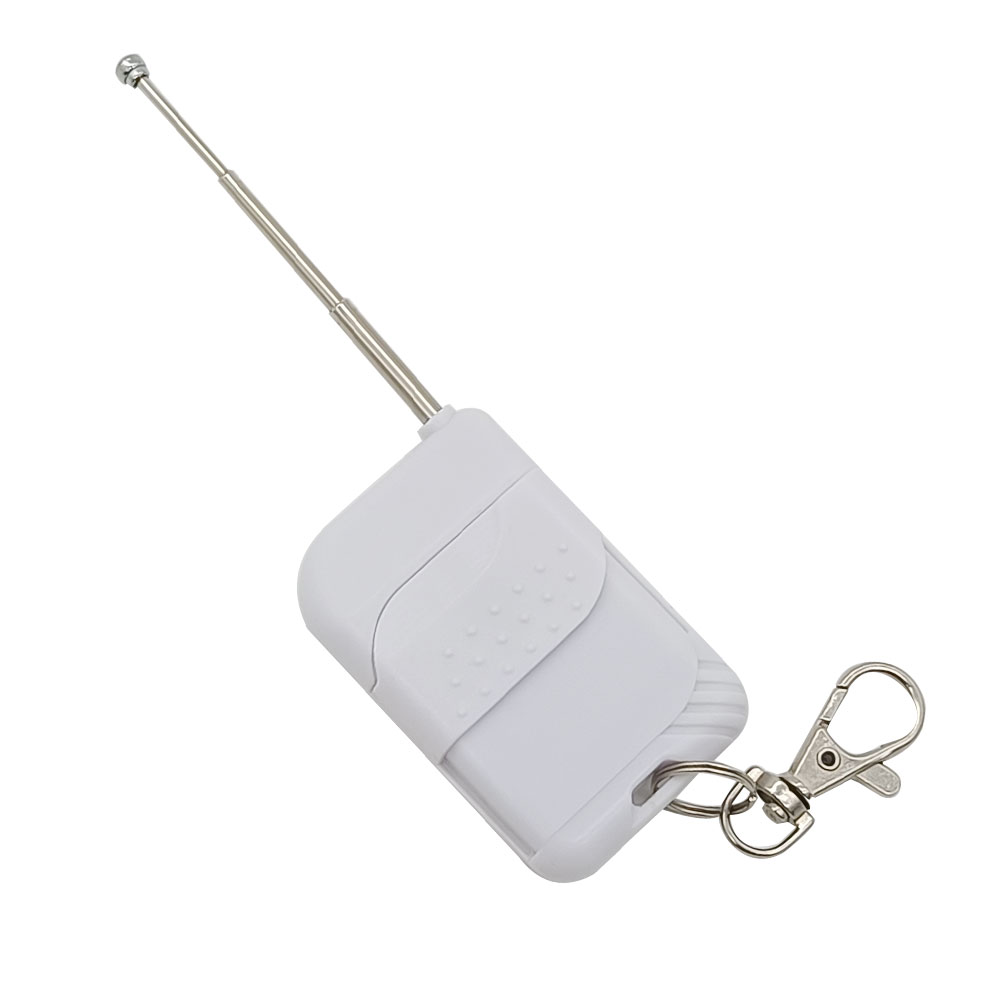

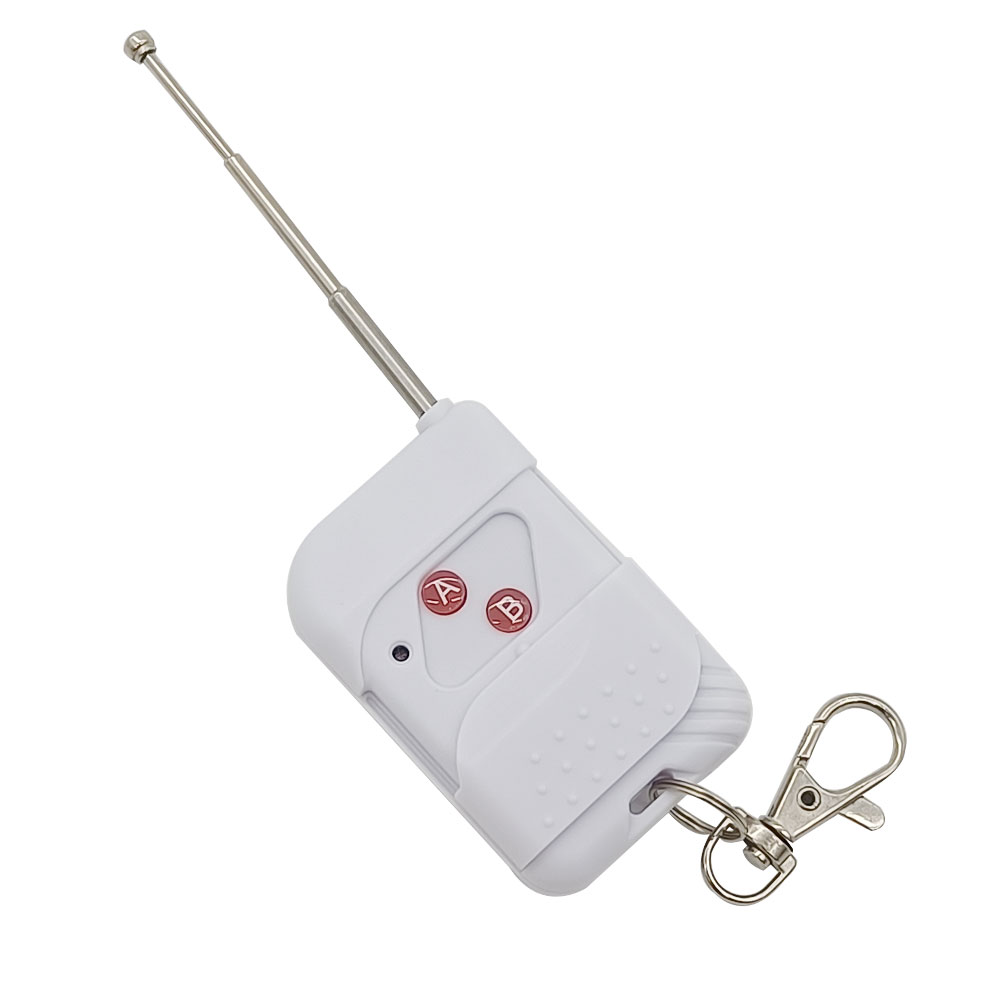

Sender:
  • Modell Nr.: 0021001 (C-2)
  • Mit Schiebedeckel: schließen wenn es nicht benutzt wird(um den Knopf zu schützen). Schieben den Deckel, der Knopf wird erscheinen.
  • Farbe des Gehäuses: Holzmuster / Weiß / Schwarz
  • Kanal/Knopf: 2
  • Symbol des Knopfs: 1, 2
  • Betriebsspannung: 12V(1 x 23A-12V Batterie, kann 12 Monate benutzt werden)
  • Betriebsstrom: 6mA
  • Betriebsfrequenz: 315Mhz / 433Mhz
  • Enkodierung Chip: PT2262/ PT2264 / SC2262
  • Enkodierung Typ: Festcode durch Löten, bis zu 6561 Kodes
  • Sendeentfernung: 100m / 300ft (Theoretisch)
  • Die Entfernung 100m ist eine theoretische Daten, es soll auf freiem Ort bedient werden, keine Hindernisse, keine anderen Störungen. Aber wenn es getestet wird, gibt es Bäume, Wände oder andere Hindernisse, und es gibt viele Störungen von anderen Signalen. Vielleicht kann die tatsächliche Entfernung daher 100m nicht erreichen.
  • Wenn Sie die teleskopische Antenne verlängern, wird die Arbeitsreichweite erweitern, die Arbeitsreichweite ist doppelt so große als früher.
  • Anpassung Modus: ASK
  • Betriebstemperatur: -20 ° C bis +70 ° C
  • Einheit Mass: 58mm x 39mm x 16mm
  • Gewicht: 30g
  • Nutzungen:Garagentore, Motorräder, Auto Wecker Produkte, Haus Sicherheit Produkte, drahtlose fernkontrollierende Produkte, industrielle kontrollierende Produkte.

Einstellung verschiedene Kontrolle Modus(Wir haben den Empfänger als Toggle-Steuermodus vor der Lieferung eingestellt, Wenn Sie andere
Kontrollemodus verwenden, machen Sie folgende Operation):


Einstellung Kontrolle Modus Toggle (mit Sender CC-2): nur verbinden Jumper-2
Kontrolle Modus Toggle: Drücken -> an; Drücken Sie Nochmal -> Aus.
Drücken Sie Knopf 1 von Sender: Klemmen A und B von OUT1 geben AC Power aus, die Lampe 1 ist an.
Drücken Sie Knopf 1noch einmal: Klemmen OUT1 geben DC Strom aus. Die Lampe 1 ist aus.
Drücken Sie Knopf 2 von Sender: Klemmen A und B von OUT2 geben AC Power aus, die Lampe 2 ist an.
Drücken Sie Knopf 2 noch einmal: Klemmen OUT2 stoppt die Ausgabe. Die Lampe 2 ist aus.


Einstellung Kontroll Modus Momentan (mit Sender C-3 ): verbinden Jumper-1 und Jumper-2
Kontroll Modus Momentan: Drücken und halten -> an; Los/Freigeben -> Aus.
Drücken und halten Sie den Knopf des Senders: Klemme OUT1 geben AC Power aus, Die Lampe 1 ist an.
Geben Sie den Knopf 1 frei: Klemme OUT1 stoppt die Ausgabe, Die Lampe 1 ist aus.
Drücken und halten Sie den Knopf 2 des Senders: Klemme OUT2 geben AC Power aus, Die Lampe 2 ist an..
Geben Sie den Knopf 2 frei: Klemme OUT2 stoppt die Ausgabe, Die Lampe 2 ist aus..


Einstellung Kontroll Modus Verklinkte (mit Sender C-3): verbinden nicht Jumper-1 und Jumper-2.
Kontroll Modus Verklinkte: Drücken ->an ,andere Relais sind aus. Drücken andere Knöpfe -> aus
Drücken den Knopf A von den Sender:Klemme OUT1 geben AC Power aus, die Lampe 1 ist an. Und Klemme OUT2 geben nicht aus, die Lampe 2 ist aus.
Drücken den Knopf B von den Sender:Klemme OUT2 geben AC Power aus, die Lampe 2 ist an. Und Klemme OUT1 geben nicht aus, die Lampe 1 ist aus.
Drücken den Knopf C von den Sender:Klemme OUT1 und OUT2 stoppen die Ausgabe, die Lampe ist an, die Lampe 1 und 2 sind aus.


Einstellung Kontroll Modus Toggle + Momentan: Verbinden Jumper-1 und Jumper-2.
Kontroll Modus Momentan (Kanal 1) + Toggle (Channel 2), mit dem Sender C-2
Drücken und halten Knopf 1 von Sender: Klemme OUT1 gibt AC Power aus. Die Lampe 1 ist an.
Lassen den Knopf 1 von Sender los: Klemme OUT1 stoppt die Ausgabe. Die Lampe 1 ist aus.
Drücken den Knopf 2 von Sender : Klemme OUT2 gibt AC Power aus. Die Lampe 2 ist an.
Drücken den Knopf 2 noch einmal: Klemme OUT2 stoppt die Ausgabe. Die Lampe 2 ist aus.

Manuelle Klemme:
Der Empfänger erlaubt Ihnen externe Geräte, Sensoren oder Handschalter zur Verbinden, den Empfänger zu steuern.
Signaleingang
Sie können externe Geräte ( mit Kleinsignal-Ausgänge ) an Klemmen 1 (Signal 1 “+”) und Klemme 2 (Signal 2 “+”) sowie Klemme 3 (Signal “-“) anschließen. Signalausgang von externer Geräte kann den Empfänger steuern.
Wenn die externe Geräte die Kleinsignal-Ausgänge an manuelle Klemmen 1 (Signal 1 “+”) und 3 (Signal “-“)ausgeben, Klemmen A und B von OUT1 geben AC Power aus. Und Wenn Sie manuelle Klemmen 1 (Signal 1 “+”) and 3 (Signal “-“) trennen, stoppen Klemmen A und B von OUT1 die Ausgabe.
Wenn die externe Geräte die Kleinsignal-Ausgänge an manuelle Klemmen 2 (Signal 2 “+”) und 3 (Signal “-“)ausgeben, Klemmen A und B von OUT2 geben AC Power aus. Und Wenn Sie manuelle Klemmen 2 (Signal 2 “+”) and 3 (Signal “-“) trennen, stoppen Klemmen A und B von OUT2 die Ausgabe.

Handschalter
Sie können einen Handschalter an Klemmen 1, 2,3. Und dann können Sie diese Handschalter zur Steuerung des Empfänger verwenden.
Wenn Sie Klemmen 1 und 3 verbinden, geben Klemmen A und B von OUT1 AC Power aus. Und Wenn Sie Klemmen 1 und 3 trennen, Klemmen A und B von OUT1 stoppen die Ausgabe.
Wenn Sie Klemmen 2 und 3 verbinden, geben Klemmen A und B von OUT2 AC Power aus. Und Wenn Sie Klemmen 2 und 3 trennen, Klemmen A und B von OUT2 stoppen die Ausgabe.

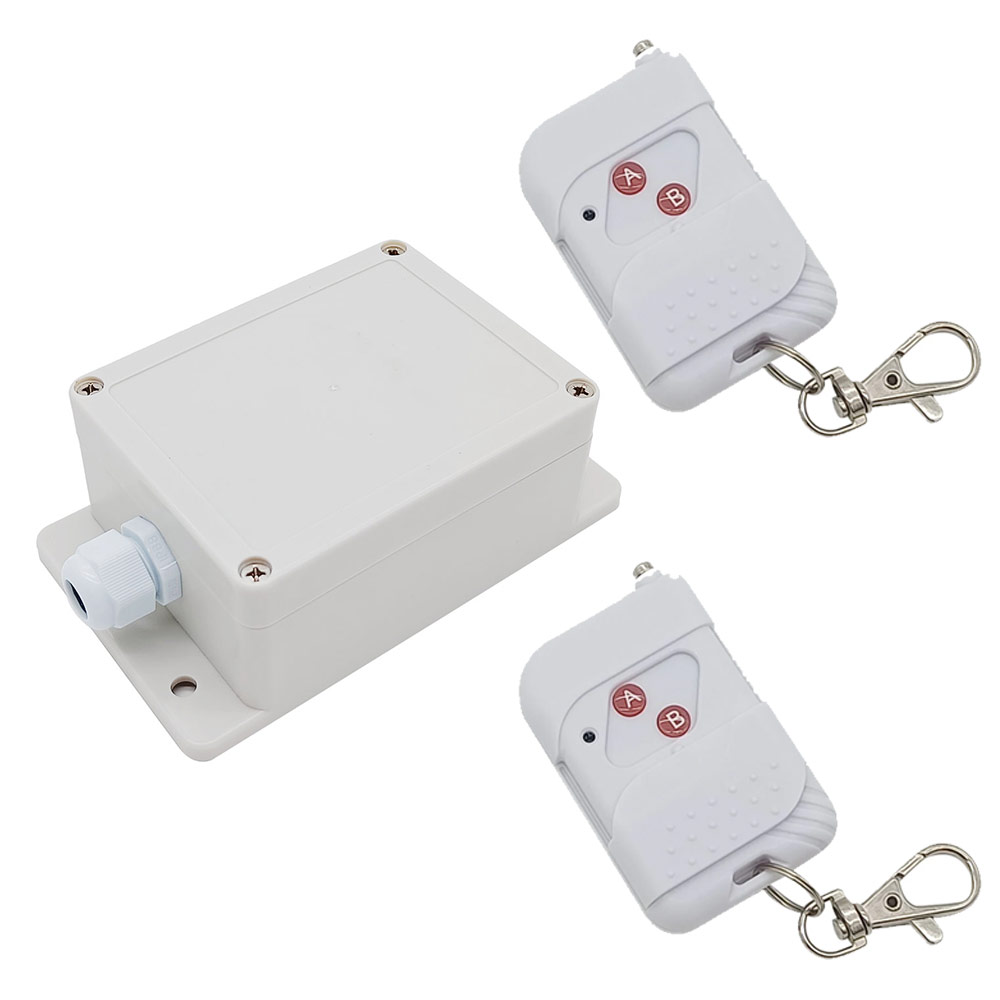

Lieferumfang:
  • 1 x Empfänger: S2PX-AC220 (2 Kanäle / Vier Kontrollmodi)
  • 2 x Sender: C-2
  • 1 x Bedienungsanleitung

Beobachtung

  • Die Entfernung von 100M ist ein theoretische Wert. Es soll auf einer öffentlichen Erde bedient werden,darauf gibt es keine Absperrung und keine Interferenz .Aber in wirklichem Leben verhindert das Funksignal durch Bäume,Wände oder andere Bauwerke ,noch kann es durch anderen Signale gestört werden. Deshalb ist die wahre Entfernung kleiner als 100M. Wenn Sie eine grössere Entfernung brauchen , bitte wählen Sie eine andere Serie der Ferbedienung aus, zum Beispiel CB Serie (1000m/3000ft) – Klicken Sie hier ; Oder Sie können dazu eine externe magnetische Antenne (Modell: 0020909) zusetzen. – Klicken Sie hier.

Handbuch:  Empfänger / Sender
