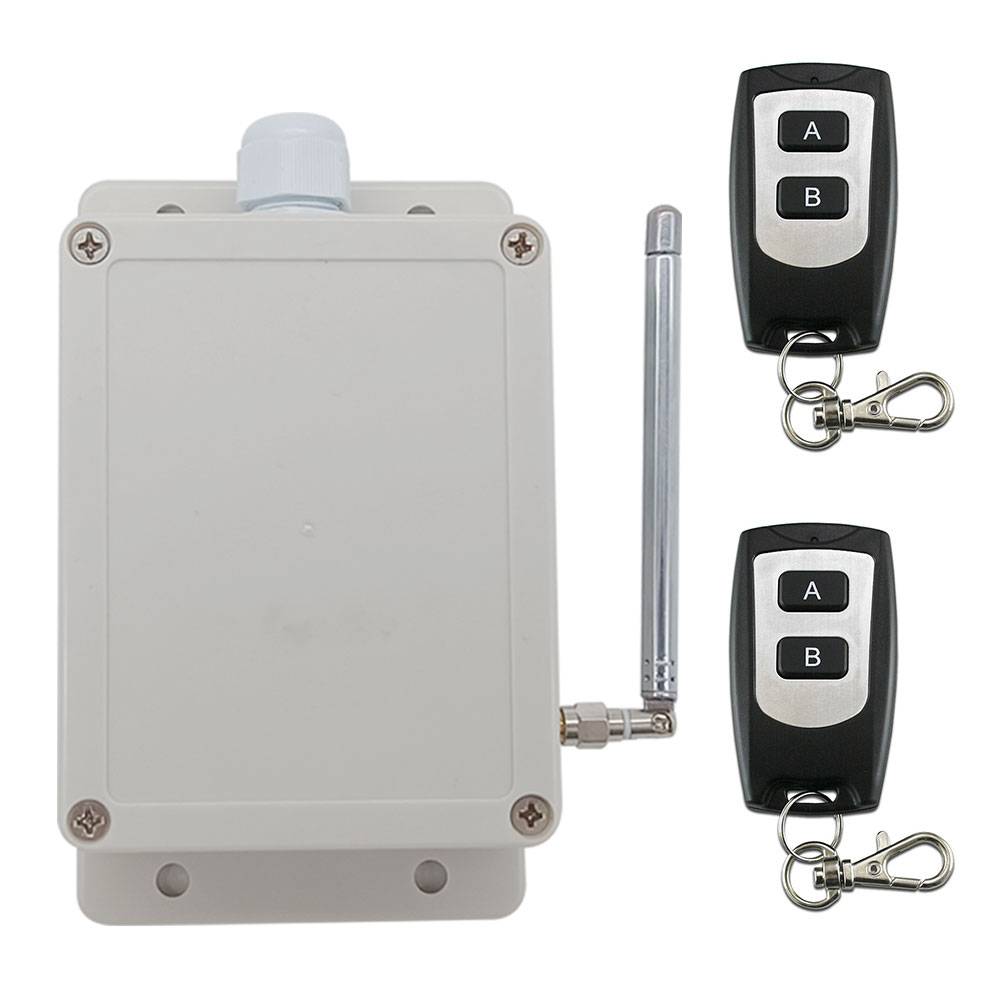

2 CH AC 12V/24V Strom Ausgang Wasserdichtsgehäuse Funkwirksystem -Empfänger & Sender


Preis: €55.50

  • Artikelnummer: 0020051

Bitte wählen Sie:









Menge:





Handbuch



Besonderheit:
1. Anwendung: Es kann in der Industrie-Automatisierung-, Landwirtschaft - und Heim-Automation, wie Fabrik, haus, bauernhof, weide, Fahrzeugen, Schiffen, Offshore-Betrieb, Luftfahrzeug, Feld Anruf, usw. Drahtlose Fernbedienung Produkte auf Land, Wasser und Luft, wie Funklichtschalter, Sirenen, Schlösser, Motoren, Ventilatoren, Winden, Jalousien, Elektrozylinder, Türen, Fenster, Elektromagnetventile, Signalisierung, Geschäftsschilder usw.
2. Drahtlose Steuerung, einfach zu installieren.
3. Wasserdichte Gehäuse und wasserdichter Steckverbinder, es kann im Freien installiert werden.
4. AC Power Output: Es kann AC Geräte mit Spannungsversorgung 110V / 120V / 220V / 240V AC steuern.
5. Mit manueller Klemmen: Sie können Sensoren, Endschalter, manueller Schalter oder externe Geräte zur Steuerung des Empfängers anschließen.
6. Sie könnten den Empfänger mit Sender(Fernbedienung) von jedem Ort innerhalb einer zuverlässigen Entfernung ein / aus schalten. Die drahtlose Funksignale können durch Wände, Böden und Türen laufen
7. Geschutzt vor Gegenstrom und übermäßigem Strom.
8. Zuverlässige Steuerung: Der Empfänger arbeitet nur mit dem Sender verwenden,der den gleichen Code verwendet.
9. Ein / einige Sender können ein / einige Empfänger gleichzeitig kontrollieren.
10. Sie können zwei oder mehrere Geräte am selben Ort verwenden.

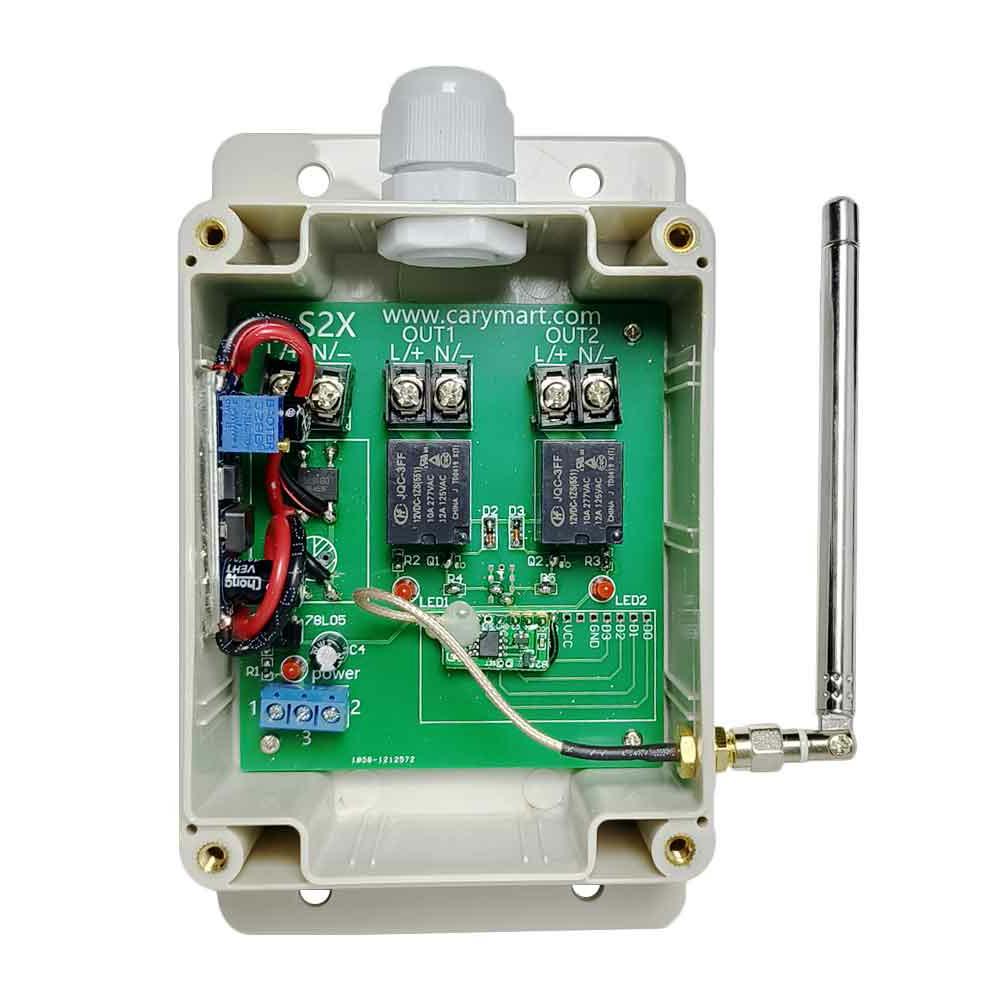

Parameter des Empfängers:
Modell Nr.: S2X-AC12 / S2X-AC24
Stromversorgung (Betriebsspannung): AC12V±1V (S2X-AC12), AC24V±2V (S2X-AC24)
Arbeitsfrequenz: 315MHz / 433MHz
Kanal: 2 CH
Kontrollmodi: Toggle, Momentan, Latched
Ausgabe: AC12V (S2X-AC12), AC24V (S2X-AC24)
Maximaler Arbeitsstrom des Relais: 10A
Statischer Strom: ≤6mA
Maße von PCB: 67mm x 50mm x 18mm
Maße des Koffers: 75mm x 54mm x 27mm
Maße vom Wasserdicht Gehäuse: 115mm x 90mm x 55mm
Arbeitet mit Festcode Sender oder Lerncode Sender.

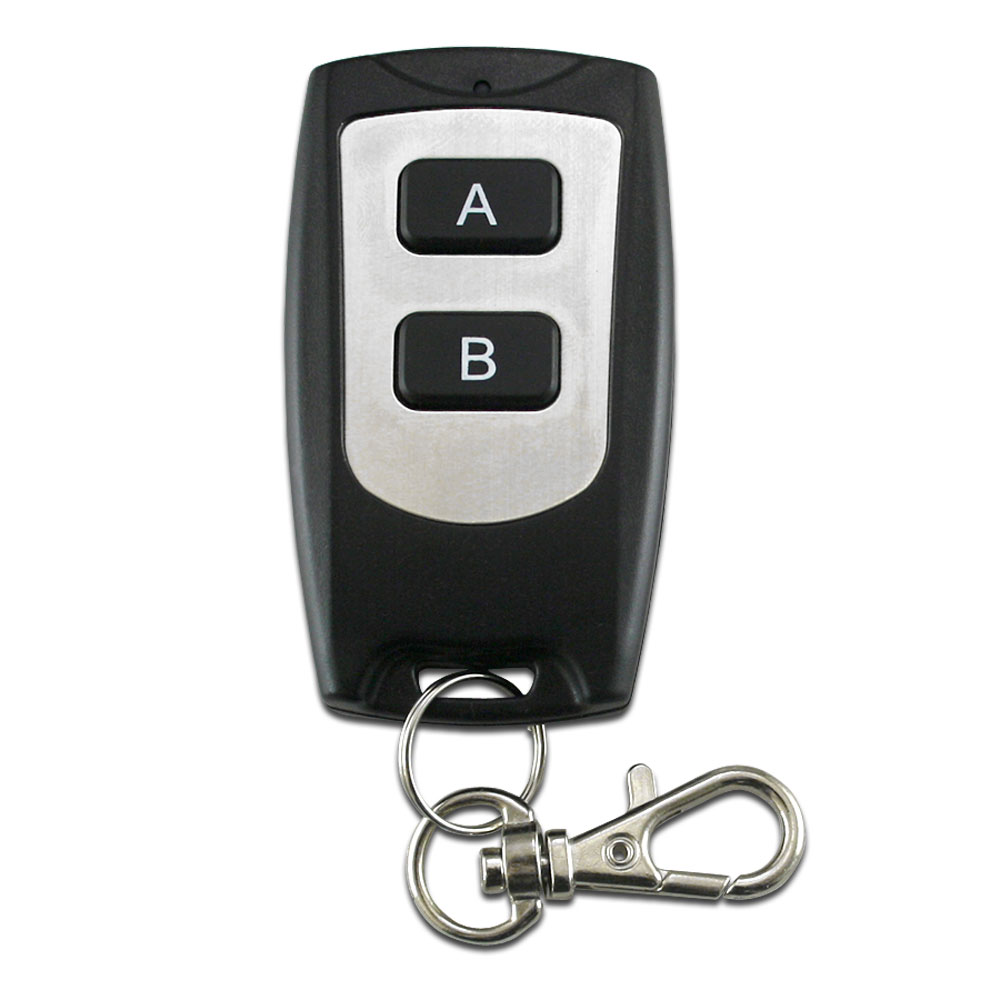

Produkt Beschreibung von Sender:
Modell Nr.: 0021093 (CWB-2)
Wasserdicht
Farbe der Hülle: Schwarz
Kanal/Knopf: 2
Symbol des Knopfs: A, B
Betriebsspannung: 12V (2x 3V Batterie, kann 6-12 Monate benutzt werden)
Betriebsstrom: 5mA
Betriebsfrequenz: 315Mhz / 433Mhz

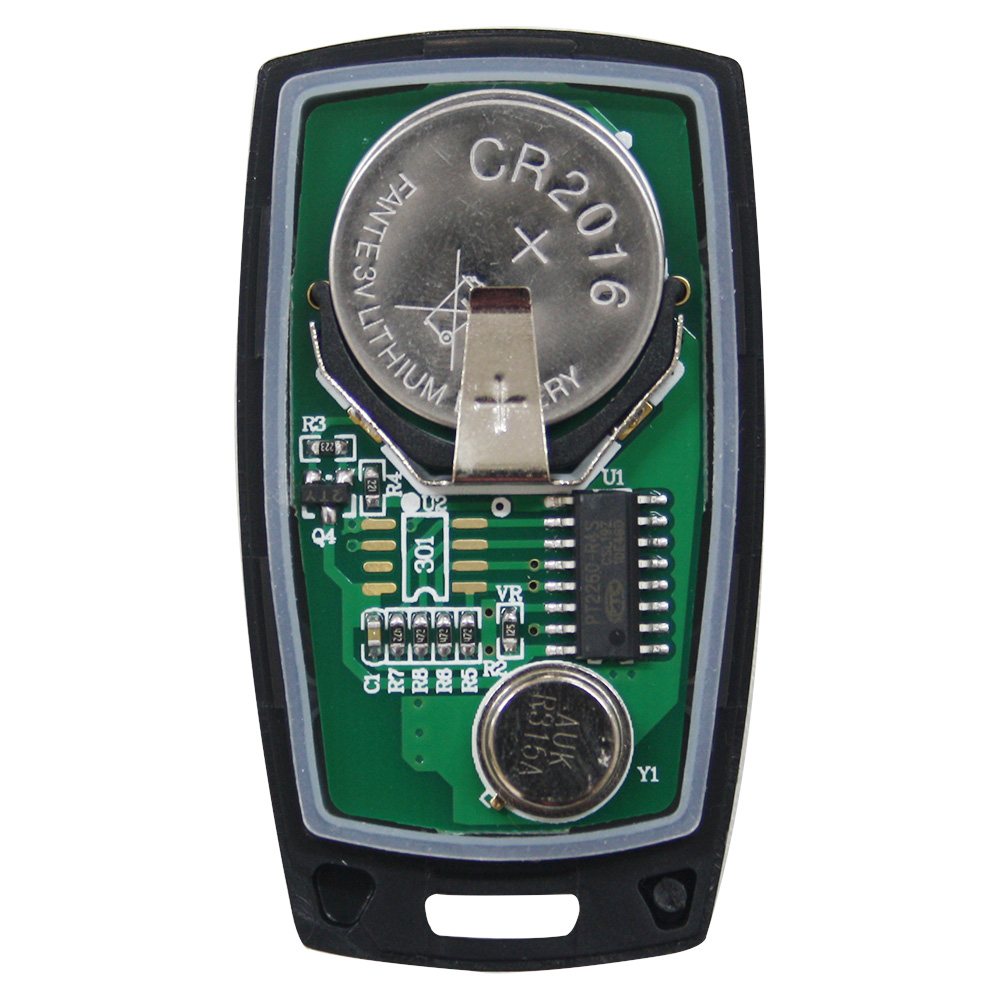

Enkodierung Chip: PT2260/ PT2262 / PT2264
Enkodierung Typ: Festcode durch Löten, bis zu 6561 Kodes
Sendeentfernung: 50m / 150ft (theoretisch)
Die Entfernung 50M ist eine theoretische Daten, es soll auf freiem Ort bedient werden, keine Hindernisse, keine anderen Störungen. Aber wenn es getestet wird, gibt es viele Bäume, Wände oder andere Hindernisse, und es gibt viele Störungen von anderen Signalen. Vielleicht kann die tatsächliche Entfernung daher 50M nicht erreichen.
Anpassung Modus: ASK
Betriebstemperatur: -20 ° C bis+70 ° C
Einheit Mass: 56mm x 32mm x 12mm
Gewicht: 20g
Nutzungen:Garagentore, Motorräder, Auto Wecker Produkte, Haus Sicherheit Produkte, drahtlose fernkontrollierende Produkte, industrielle kontrollierende Produkte.

Andere Passender Sender:
Der Empfänger kann mit den verschiendenen Sender verbinden, beinhaltet Modell C-2 / C-3 (100M), CWB-2 / CWB-3 (50M, wasserdicht), CP-2 (500M) und CB-2 / CB-3 (1000M) und so weiter.
Wenn Sie Toggle oder Momentan Kontrollmodus benutzen, bitte wählen Sie zwei Taste Sender von C-2 (100M), CWB-2 (50M, wasserdicht), CP-2 (500M), or CB-2 (1000M) usw.. Wenn Sie Latched Kontrollmodus benutzen, bitte wählen Sie drei Taste Sender von C-3 (100M), CWB-3 (50M, wasserdicht), or CB-3 (1000M) usw..

Reichweite:
Mit dem Sender (mit dem Sender CWB-2) kann die Reichweite 50M im Freifeld erreichen. Es soll auf einer offenen Erde bedient werden,darauf gibt es keine Absperrung und keine Interferenz .Aber in wirklichem Leben verhindert das Funksignal durch Bäume,Wände oder andere Bauwerke ,noch kann es durch anderen Signale gestört werden. Die hängt noch von der Arbeitsbedienung ab.
Wenn Sie die größere Reichweite brauchen, können Sie dem Empfänger eine externe Antenne installieren, z.B. Magnetantenne (Modell 0020909), mit der Antenne können die Arbeitsreichweite dreifach so große als früher werden. Oder die teleskopische Antenne (Modell 0020908), mit der Antenne können die Arbeitsreichweite doppelt so große als früher werden. Außerdem können Sie auch stärker Sender von CB Serie auswählen.

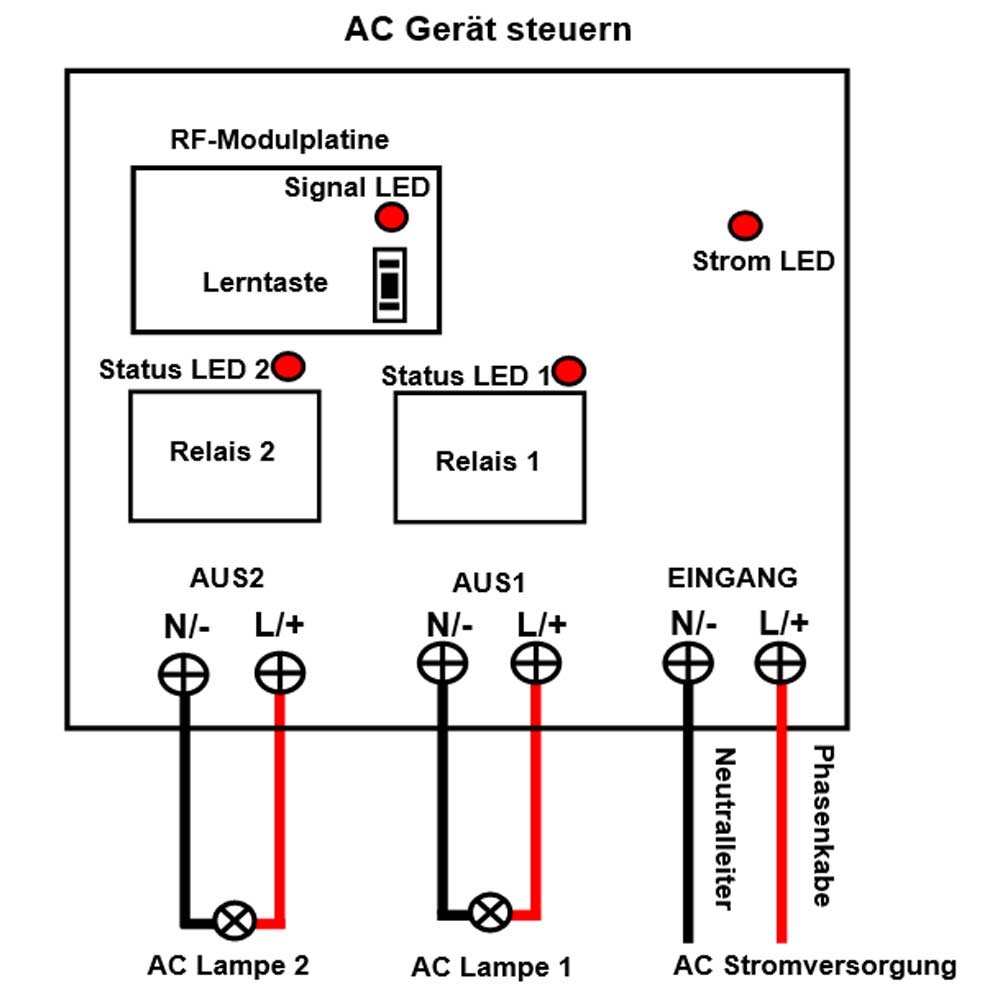

Anschlißen für AC12V Lampe:

Wenn Sie AC12V Licht steuern, machen Sie wie folgende.
1) Schließen das Energiebündel von AC Stromversorgung an Klemme “L / +” von Eingang / INPUT an, und schließen den Nullleiter von AC Stromversorgung an Klemme “N / -” von Eingang an.
2) Schließen eine Seite von AC Lampe an Klemme “L / +” von Ausgang / OUTPUT an, und schließen andere Seite von AC Lampe an Klemme “N / -” von Ausgang an.

Beschreibung über die Kontrollmodus:
Es gibt 3 verschiedene Betriebsarten. Die Betriebsarten sind
Schalter-Modus (toggle)
Der Empfänger arbeitet als Schalter, jeder Druck einer Taste auf der Fernbedienung (FB) schaltet das Relais um. Ist es an, wird es ausgeschaltet, ist es aus, wird es eingeschaltet
Taster-Modus (momentary)
Der Empfänger arbeitet als Taster, das Relais zieht so lange an, wie die Taste gedrückt wird. Lässt man die Taste los, ist das Relais wieder aus
Verbunden (latched / Verklinkte )
Alle Kanäle sind miteinander verbunden. Jeder Druck auf eine Taste schaltet das zugehörige Relais ein und alle anderen Relais (einer Gruppe) aus.

Nutzung (mit dem Sender CWB-2):

Einstellen des verschiedenen Kontrolle Modis (Wir haben den Empfänger als Toggle Kontrolle Modus vor dem Versand eingestellt, Wenn Sie anderen Kontrolle Modi benutzen möchten, gehen Sie wie folgt):
Verbinden den AC Strom an der Terminal “L” und “N”.
1)Setzen den Toggle Kontrollmodus: Verbinden nur die Steckbrücke-2.
Kontrolle Modus Toggle: Drücken -> Öffnen; Nochmal drücken -> Schließen.
Drücken den Knopf A: Die Terminal “OUT1” gibt den AC Strom aus, die Lampe 1 ist an.
Drücken den Knopf A nochmal: Die Terminal “OUT1” stoppt die Ausgabe, die Lampe 1 ist aus.
Drücken den Knopf B: Die Terminal “OUT2” gibt den AC Strom aus, die Lampe 2 ist an..
Drücken den Knopf B nochmal: Die Terminal “OUT2”stoppt die Ausgabe, die Lampe 2 ist aus.

2) Setzen den Momentan Kontrollmodus: Verbinden nur die Steckbrücke-1.
Kontrolle Modus Momentan: Drücken und halten-> Öffnen; Freigeben -> Schließen.
Drücken und halten den Knopf 1: Die Terminal OUT 1 gibt den AC Strom aus, die Lampe 1 ist an.
Lösen den Knopf 1: Die Terminal OUT 1 stoppt die Ausgabe, die Lampe 1 ist aus.
Drücken und halten den Knopf 2: Die Terminal OUT 2 gibt den AC Strom aus, die Lampe 2 ist an..
Lösen den Knopf 2: Die Terminal OUT 2 stoppt die Ausgabe, die Lampe 2 ist aus.

3) Setzen den Latched / Verklinkte Kontrollmodus (mit Sender CWB-3): Verbinden die Steckbrücke-1 und die Steckbrücke-2 nicht.
Kontrolle Modus Latched / Verklinkte: Drücken ->Öffnen, andere Relais ausschalten; Drücken den anderen Knopf -> Schließen.
Drücken den Knopf B: Terminal “OUT1” gibt AC Strom aus. Die Lampe 1 ist an.
Drücken den Knopf C: Terminal “OUT2”gibt AC Strom aus. Die Lampe 2 ist aus.
Terminal “OUT1”stoppt die Ausgabe, die Lampe 1 ist aus.
Drücken den Knopf A: Terminal “OUT2”stoppt die Ausgabe, die Lampe 2 ist aus.

Handsteuerunge Klemme:
Der Empfänger hat Handsteuerunge Klemme, Sie können externe Anlage, Sensors, oder Handschalter zur Steuerung des Empfänger verbinden.
1) Signaleingang
Sie können externe Geräte ( mit Kleinsignal-Ausgänge ) an manuelle Klemme 1 ( signal + ) und Klemme 2 ( signal + ) sowie Klemme 3 ( signal - ) anschließen. Der Signalausgang von externem Geräte kann den Empfänger steuern.
Wenn externe Geräte Kleinsignal an Klemme 1 ( signal + ) und 3 ( signal - ) ausgeben, schaltet das Relais 1 ein. Klemme “OUT1” gibt AC Strom aus, und das Licht 1 ist an.
Wenn externe Geräte Kleinsignal an Klemme 1 ( signal + ) und 3 ( signal - ) nicht ausgeben, schaltet das Relais 2 aus. Klemme “OUT1” stoppt die Ausgabe, und das Licht 1 ist aus.
Wenn externe Geräte Kleinsignal an Klemme 2 ( signal + ) und 3 ( signal - ) ausgeben, schaltet das Relais 2 ein. Klemme “OUT2” gibt AC Strom aus, und das Licht 2 ist an.
Wenn externe Geräte Kleinsignal an Klemme 2 ( signal + ) und 3 ( signal - ) nicht ausgeben, schaltet das Relais 2 aus. Klemme “OUT2” stoppt die Ausgabe, und das Licht 2 ist aus.

2) Handschalter
Sie können einen Handschalter an Klemmen 1, 2 und 3. Und dann können Sie diese Handschalter zur Steuerung des Empfänger verwenden.
Wenn Sie Klemmen 1 und 3 verbinden, schaltet das Relais 1 ein. Klemme “OUT1” gibt AC Strom aus, und das Licht 1 ist an.
Und Wenn Sie Klemmen 1 und 3 trennen, schaltet das Relais 1 aus. Klmme “OUT1” stoppt die Ausgabe, und das Licht 1 ist aus.
Wenn Sie Klemmen 2 und 3 verbinden, schaltet das Relais 2 ein. Klemme “OUT2” gibt AC Strom aus, und das Licht 2 ist an.
Und Wenn Sie Klemmen 2 und 3 trennen, schaltet das Relais 2 aus. Klmme “OUT2” stoppt die Ausgabe, und das Licht 2 ist aus.

Wie kann man den Empfänger mit dem Sender koppeln:
1) Drücken den Knopf des Empfängers: die Sigal LED auf dem Empfänger wird immer scheinen. Der Empfänger tritt im Zustand des Lernens ein.
2) Drücken einen Knopf auf dem Fernkontroller. Wenn die Signal LED 15 Male schnell flimmert und dann zugemacht ist, es bedeutet, dass das Lernen gelungen ist.
3) Wenn der Empfänger im Zustand des Lernens ist, drücken den Knopf des Empfängers nochmal, die Signal LED wird zugemacht, der Prozess des Lernens wird abgebrochen.
4) Der Empfänger kann viele Fernkontroller mit verschienden Kodes lernen.

Alle Sender löschen:
Wir haben gelernt, dass der Fernkontroller mit dem Empfänger zusammen arbeiten. Wenn Sie möchten das nicht, können Sie alle Kodes des Fernkontrollers löschen, die im Empfänger gespeichert haben.
Bedienen: Drücken und halten den Knopf des Empfängers, bis die Signal LED langsam flimmert; lösen den Knopf, die LED flimmert immer langsam. Es bedeutet, dass alle gespeicherte Kodes gelungen gelöscht werden.

Garantie:
Auf dieses Gerät gewähren wir 1 Jahre Garantie. Falls die Produkte zwischen der Garantiezeit Qualitätsprobleme haben, senden wir Ihnen erneut ein gleiches neues Produkte kostenfrei, aber Sie müssen die Postgebühr bezahlen.
