1-Kanal DC Funk Schalter Empfänger / Controller mit 2000M Großer Arbeitsentfernung


Preis: €27.75

  • Artikelnummer: 0020490 (S1X-DC12-ANT3)

Bitte wählen Sie:















Menge:





Handbuch

Kennzeichen:

1. Anwendung: Es kann in der Industrie-Automatisierung-, Landwirtschaft - und Heim-Automation, wie Fabrik, haus, bauernhof, weide, Fahrzeugen, Schiffen, Offshore-Betrieb, Luftfahrzeug, Feld Anruf, usw. Drahtlose Fernbedienung Produkte auf Land, Wasser und Luft, wie Funklichtschalter, Sirenen, Schlösser, Motoren, Ventilatoren, Winden, Jalousien, Elektrozylinder, Türen, Fenster, Elektromagnetventile, Signalisierung, Geschäftsschilder usw.

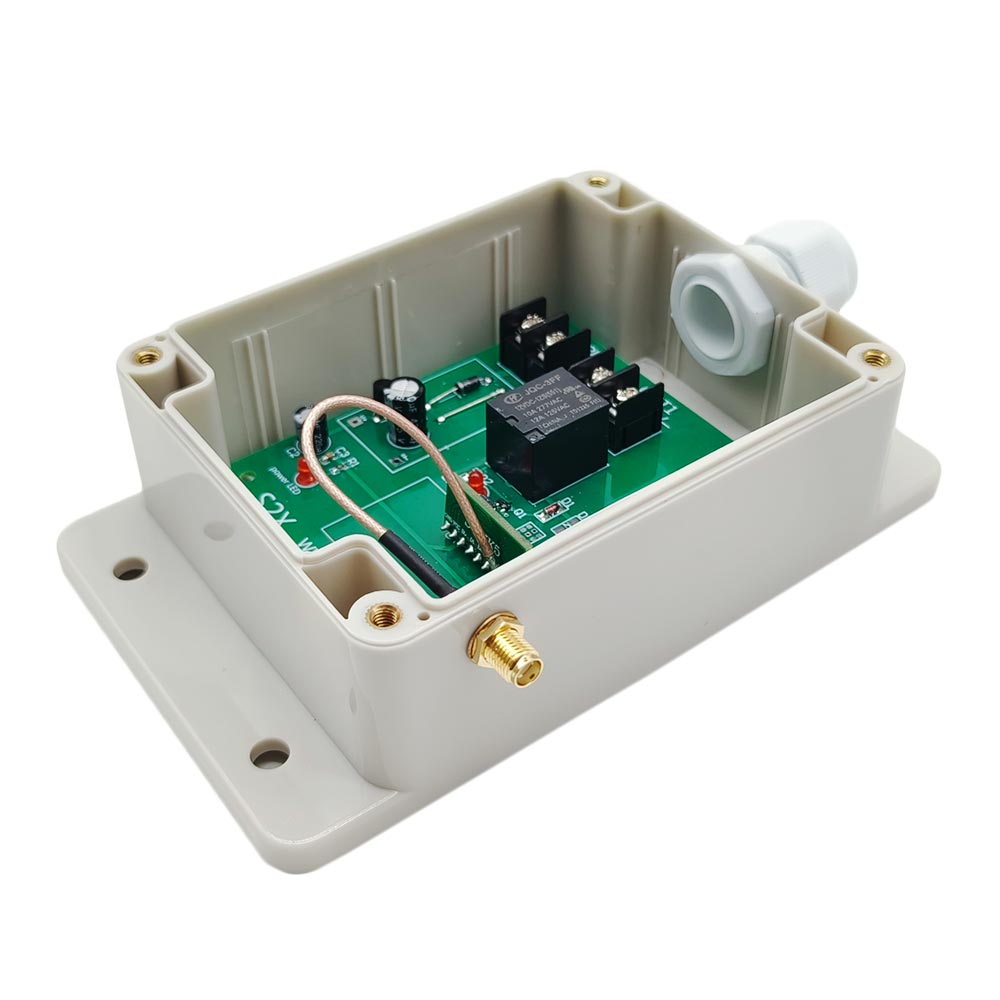

2. Wasserdicht: Der Empfänger hat wasserdichte Gehäuse und wasserdichter Steckverbinder. Es kann im Freien installiert werden.

3. Drahtlose Steuerung, einfach zu installieren.

4. DC Power Output: Es kann DC Geräte mit Spannungsversorgung DC 6V / 9V / 12V / 24V steuern

5. Mit Antenne kann es die Reichweite erhöhen.

6. Sie könnten den Empfänger mit Sender(Fernbedienung) von jedem Ort innerhalb einer zuverlässigen Entfernung ein / aus schalten.

7. Die drahtlose Funksignale können durch Wände, Böden und Türen laufen

8. Geschutzt vor Gegenstrom und übermäßigem Strom.

9. Zuverlässige Steuerung: Der Empfänger arbeitet nur mit dem Sender verwenden, der den gleichen Code verwendet.

10. Ein / einige Sender können ein / einige Empfänger gleichzeitig kontrollieren.

11. Sie können zwei oder mehrere Geräte am selben Ort verwenden.

Parameter des Empfängers:
Modell Nr.: S1X-DC06-ANT3 / S1X-DC09-ANT3 / S1X-DC12-ANT3 / S1X-DC24-ANT3
Stromversorgung (Betriebsspannung): DC6V (S1X-DC06-ANT3), DC12V±1V (S1X-DC12-ANT3), DC9V±1V (S1X-DC09-ANT3), DC24V±1V (S1X-DC24-ANT3)
Ausgabe: DC6V (S1X-DC06
-ANT3), DC12V (S1X-DC12-ANT3), DC9V (S1X-DC09-ANT3), DC24V (S1X-DC24-ANT3)
Betriebsfrequenz: 315MHz / 433MHz
Kanal: 1 CH
Kontrolle Modi: Toggle, Momentan, Verklinkte
Statischer Strom: ≤6mA
Maximaler Betriebsstrom: 10A

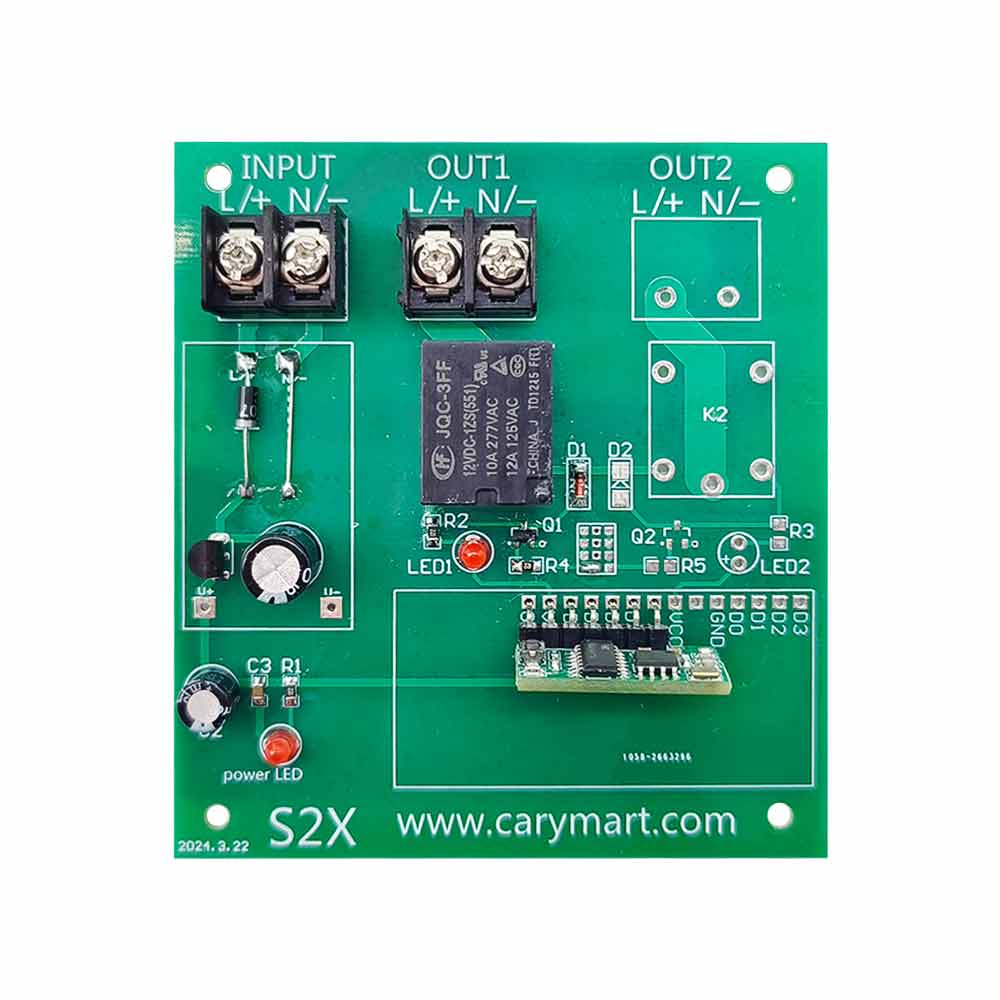

Maße der PCB:
90mm x 59mm x 18mm
Maße des Koffers: 100mm x 68mm x 50mm
Arbeite mit Festcode Sender oder Lerncode-Sender

Geeigneter Sender:
Der Empfänger kann mit verschiedenen Sender arbeiten, wie Model C-1 / C-2 (100M), CWB-1 / CWB-2 (50M, wasserdicht), CP-1 / CP-2 (500M), oder CB-1 / CB-2 (1000M) usw.

Wenn Sie den Empfänger Toggle oder Momentan Modus einstellen, brauchen Sie einen Sender mit einem Knopf, wie Modell C-1 (100M), CWB-1 (50M, Wasserdicht), CP-1 (500M), oder CB-1 (1000M) usw.. Wenn Sie den Empfänger Verklinkte Modus einstellen, brauchen Sie einen Sender mit zwei Knöpfe, wie C-2 (100M), CWB-2 (50M, Wasserdicht), CP-2 (500M), CV-2 (500M), oder CB-2 (1000M) usw..

Reichweite:
Mit dem Sender wie CB-2 kann die Reichweite max. 2000M im Freifeld sein. Die Entfernung von 2000M ist ein theoretische Wert. Es soll auf einer öffentlichen Erde bedient werden,darauf gibt es keine Absperrung und keine Interferenz .Aber in wirklichem Leben verhindert das Funksignal durch Bäume,Wände oder andere Bauwerke ,noch kann es durch anderen Signale gestört werden. Deshalb ist die wahre Entfernung kleiner als die max.

Externe Teleskopisch Antenne:
Länge des externen Teleskopischen Antenne: 108mm / 445mm (erstrecken)
Externe Teleskopische Antenne verwenden SMA-Anschluss.
Wenn Sie sich die externe Teleskopische Antenne erstrecken, kann es einen weiteren Arbeitsbereich haben, die doppelt so wiel wie früher ist.

Verwendung:
Der Empfänger kann verwendet werden, um die DC 6V / 9V / 12V / 24V Geräte zu kontrollieren. Wenn die Stromversorgung der Geräte DC 12V sind, müssen Sie den Empfänger mit DC 12V Vesion auswählen, und wenn die Stromversorgung der Geräte DC 24 V sind, müssen Sie den Empfänger mit DC 24 V Vesion auswählen

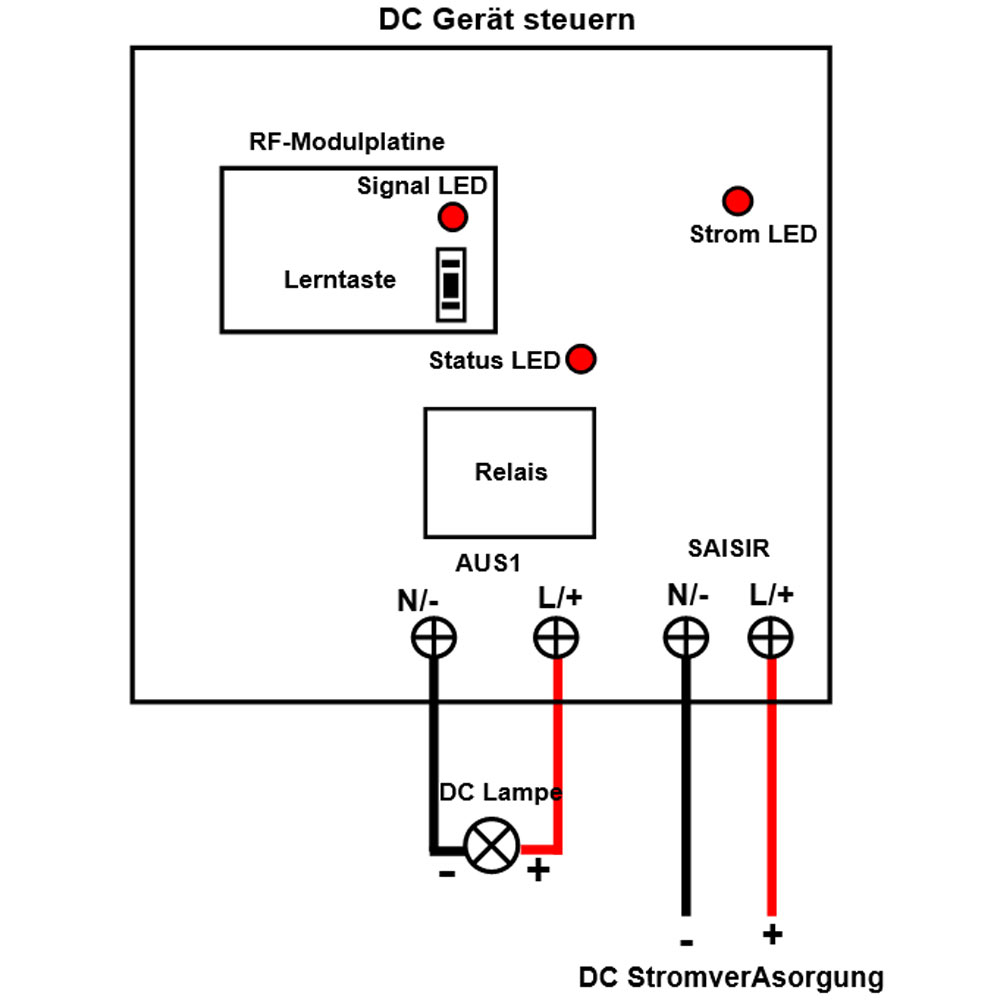

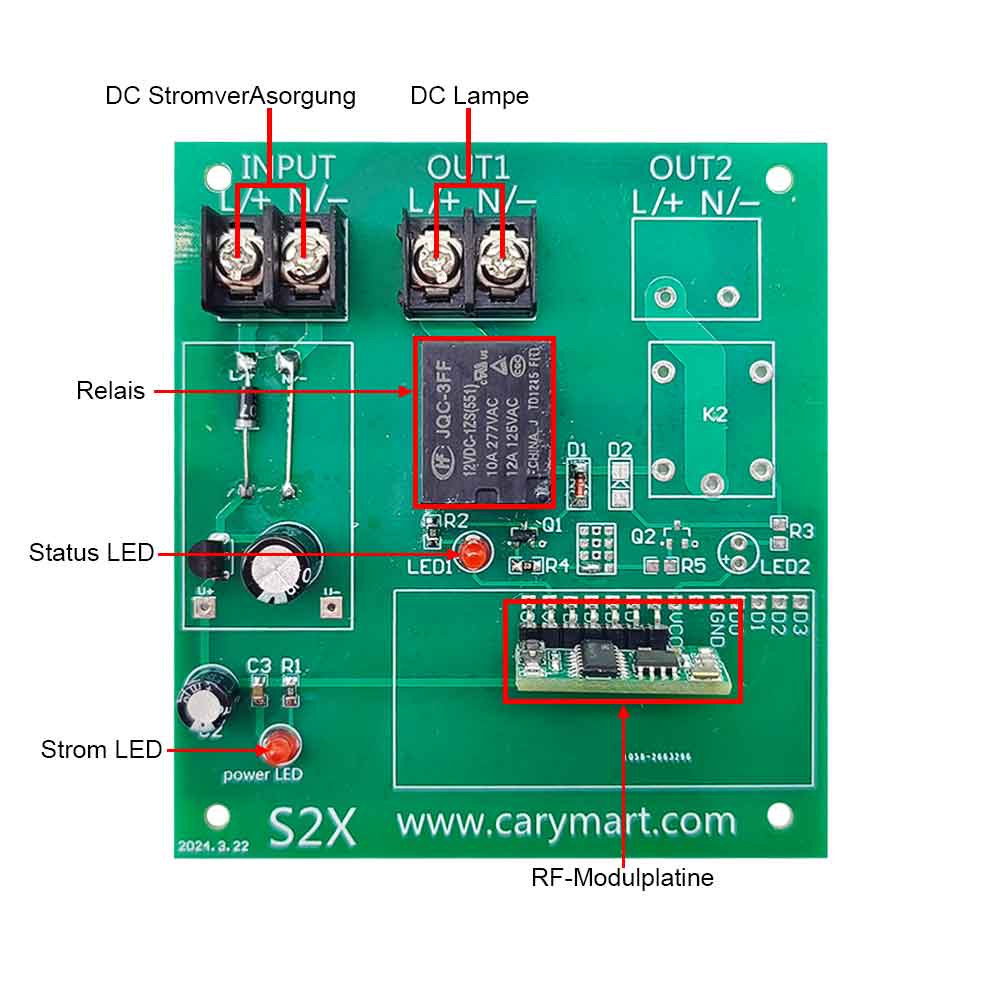

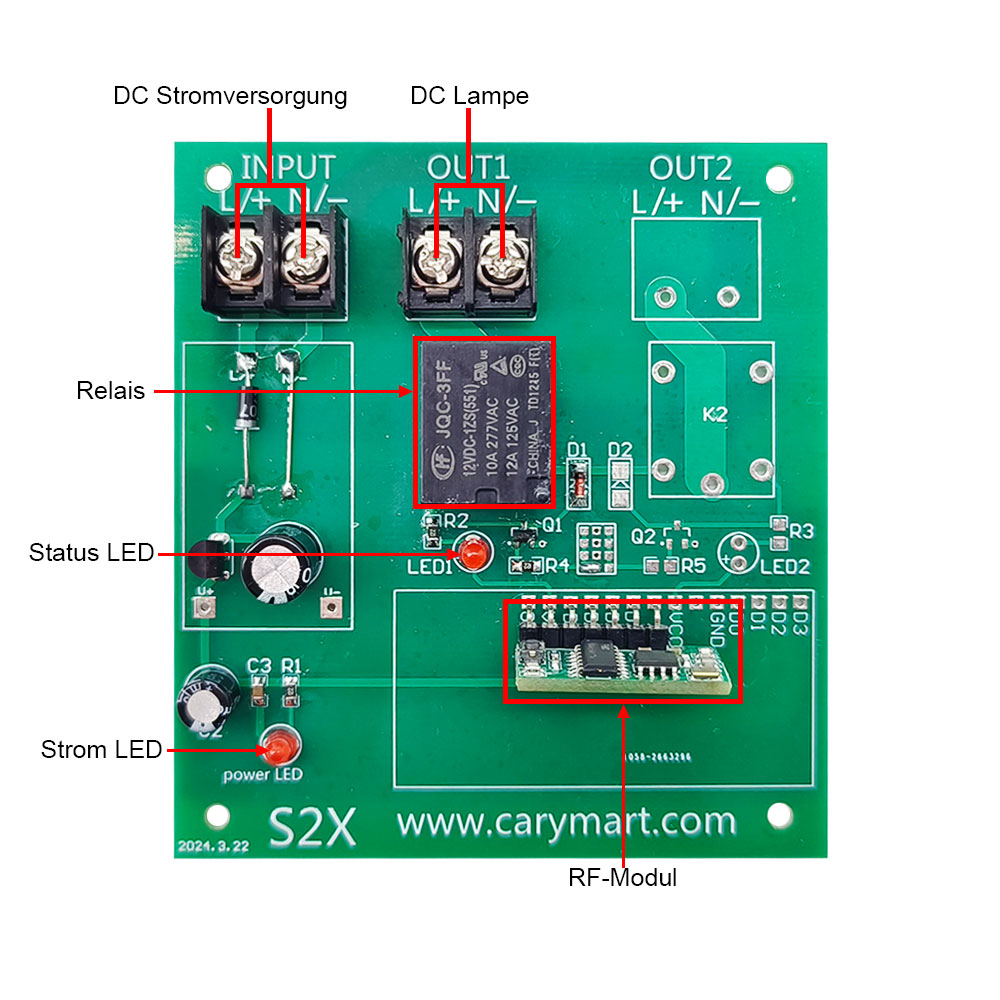

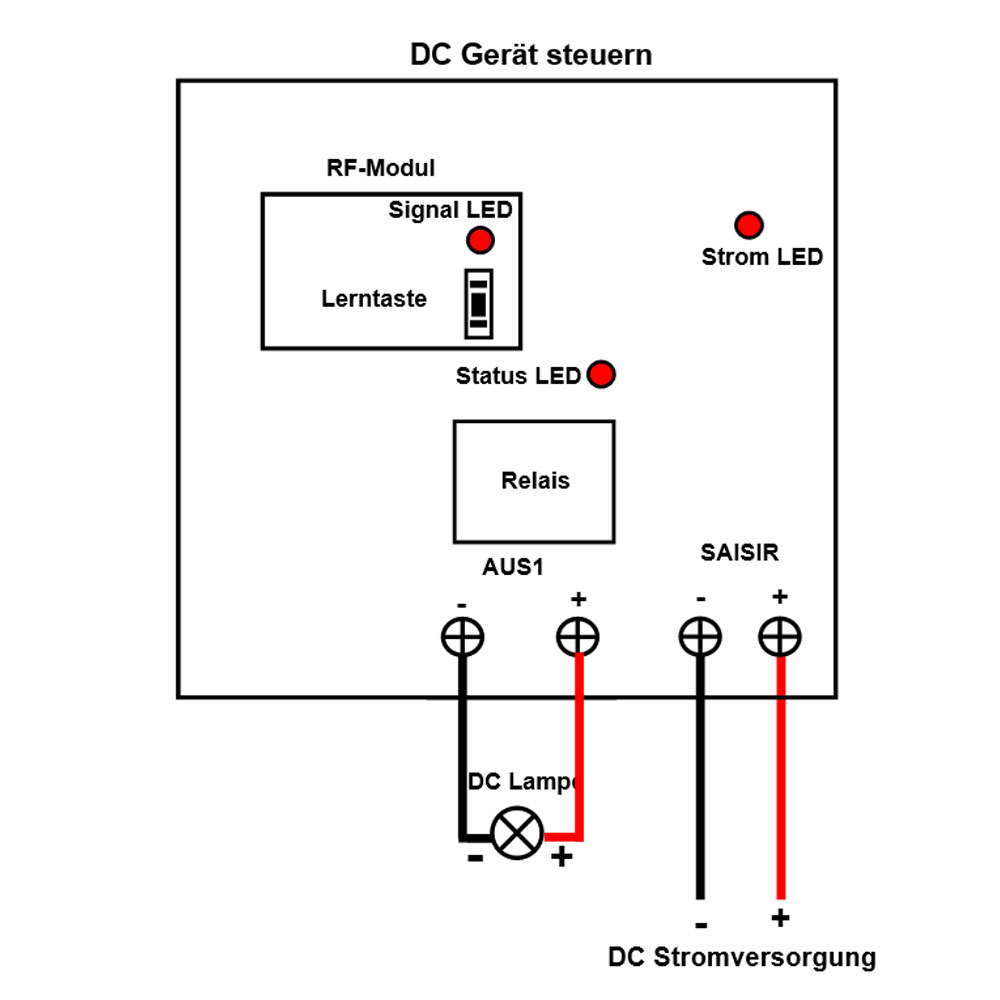

Verdrahtung:
Wenn Sie DC 12V Licht steuern, machen Sie wie folgende.
1) Schließen den positiven Pol mit DC Stromversorgung an den Terminal „+“ an, und schließen den negativen Pol mit DC Stromversorgung an den Terminal „-“ an.
2) Schließen den positive Pol des Lichts an den Terminal „L/+“ an OUT 1, und schließen den negativen Pol des Lichts an den Terminal „N/-“ an OUT 1.

Einstellung verschiedene Kontrolle Modus
(Wir haben den Empfänger als Toggle-Steuermodus vor der Lieferung eingestellt, Wenn Sie andere Kontrollemodus verwenden, machen Sie folgende Operation):

Einstellung Kontrolle Modus Toggle: Nur Verbinden mit Steckbrücke-2.
Kontrolle Modus Toggle (mit dem Sender CB-1): Drücken -> an; Drücken Sie Nochmal -> Aus.
Drücken den Sender: Schalten das Relais an, der Terminal AUS 1 (A&B) wird DC Strom ausgeben, und das Licht wird angeschaltet.
Drücken den Sender nochmal: Schalten das Relais aus, der Terminal AUS 1 (A&B) wird nichts ausgeben, und das Licht wird ausgeschaltet.

Einstellung Kontrolle Modus Momentan: Nur Verbinden mit Steckbrücke-1.
Kontrolle Modus Momentan (mit dem Sender CB-1): Drücken und halten -> an; Lassen frei -> Aus.
Drücken und halten den Sender: Schalten das Relais an, der Terminal AUS 1 (A&B) wird DC Strom ausgeben, und das Licht wird angeschaltet.
Lassen den Sender frei: Schalten das Relais aus, der Terminal AUS 1 (A&B) wird nichts ausgeben, und das Licht wird ausgeschaltet.

Einstellung Kontrolle Modus Verklinkte: Trennen die Steckbrücke-1 und die Steckbrücke-2.
Kontrolle Modus Verklinkte (mit dem Sender CB-2): Drücken den Knopf 1-> an; Drücken den Knopf 2 -> Aus.
Drücken den Knopf 1: Schalten das Relais an, der Terminal AUS 1 (A&B) wird DC Strom ausgeben, und das Licht wird angeschaltet.
Drücken den Knopf 2: Schalten das Relais an, der Terminal AUS 1 (A&B) wird nichts ausgeben, und das Licht wird angeschaltet.

Handsteuerunge Klemme:
Der Empfänger hat Handsteuerunge Klemme, Sie können externe Anlage, Sensors, oder Handschalter zur Steuerung des Empfänger verbinden.

1) Signaleingang
Sie können externe Geräte ( mit Kleinsignal-Ausgänge ) an manuelle Klemme 1 ( signal + ) und Klemme 3 ( signal - ) anschließen. Der Signalausgang von externem Geräte kann den Empfänger steuern.
Wenn externe Geräte Kleinsignal an Klemme 1 ( signal + ) und 3 ( signal - ) ausgeben, schaltet das Relais ein. Klemme “OUT1” gibt DC Strom aus, und das Licht ist an.
Wenn externe Geräte Kleinsignal an Klemme 1 ( signal + ) und 3 ( signal - ) nicht ausgeben, schaltet das Relais aus. Klemme “OUT1” stoppt die Ausgabe, und das Licht ist aus.

2) Handschalter
Sie können einen Handschalter an Klemmen 1 und 3 anschließen.dann können Sie diese Handschalter zur Steuerung des Empfänger verwenden.
Wenn Sie Klemmen 1 und 3 verbinden, schaltet das Relais ein. Klemme “OUT1” gibt DC Strom aus, und das Licht ist an.
Und Wenn Sie Klemmen 1 und 3 trennen, schaltet das Relais aus. Klmme “OUT1” stoppt die Ausgabe, und das Licht ist aus.

Lieferumfang:
1 x Empfänger: S1X-DC06-ANT2 / S1X-DC09-ANT2 / S1X-DC12-ANT2 / S1X-DC24-ANT2 (1 Kanal / Drei Kontrolle Modi)
1 x Bedienungsanleitung

Hinweis:

Die Unterschiede über die verschieden passende Sender (Sie können folgende Produktename von Modell klicken, um mehr Technische Daten über die Sender zu sehen.)

Produktname

0021092(CWB-1)

0021093(CWB-2)

0021000(C-1)

0021001(C-2)

0021010(CP-1)




Größe von Sender

56mm x 32mm x 12mm

58mm x 39mm x 16mm

85mm x 36mm x 16mm

Reichweite mit dem Empfänger

50M~100M

100M~200M

500M~1000M

Betriebsspannung

2 x CR2016 -3V Knopfzellenbatterien

1 x 23A -12V Batterie

Ander

wasserfest





Produktname

0021011(CP-2)

0021023(CB-1)

0021024(CB-2)

0021067(CBW-1)

0021068(CBW-2)




Größe von Sender

85mm x 36mm x 16mm

135mm x 42mm x 25mm

100mm x 68mm x 50mm

Reichweite mit dem Empfänger

500M~1000M

1000M~2000M

1000M~2000M

Betriebsspannung

1 x 23A -12V Batterie

1 x 6F22 -9V Batterie

Ander



wasserfest
