1Kanal DC 6V 9V 12V 24V Funk Schalter / Handsender Garagentor Licht Rolladenmotor / E-Schloss mit Momen


Preis: ab €27.75

Anzahl:    Bewertung schreiben

  • Artikelnummer: 0020414 (S1XM-DC06/09/12/24 & C-1)

Bitte wählen Sie:






















Handbuch



Kennzeichen:

1.       Anwendung: Es kann in der Industrie-Automatisierung-, Landwirtschaft - und Heim-Automation, wie Fabrik, haus, bauernhof, weide, Fahrzeugen, Schiffen, Offshore-Betrieb, Luftfahrzeug, Feld Anruf, usw. Drahtlose Fernbedienung Produkte auf Land, Wasser und Luft, wie Funklichtschalter, Sirenen, Schlösser, Motoren, Ventilatoren, Winden, Jalousien, Elektrozylinder, Türen, Fenster, Elektromagnetventile, Signalisierung, Geschäftsschilder usw.

2.       Drahtlose Steuerung, einfach zu installieren.

3.       DC Power Output: Es kann DC Geräte mit Spannungsversorgung DC 6V / 9V / 12V / 24V steuern

4.       Sie könnten den Empfänger mit Sender(Fernbedienung) von jedem Ort innerhalb einer zuverlässigen Entfernung ein / aus schalten.

5.       Die drahtlose Funksignale können durch Wände, Böden und Türen laufen

6.       Geschutzt vor Gegenstrom und übermäßigem Strom.

7.       Zuverlässige Steuerung: Der Empfänger arbeitet nur mit dem Sender verwenden, der den gleichen Code verwendet.

8.       Ein / einige Sender können ein / einige Empfänger gleichzeitig kontrollieren.

9.       Sie können zwei oder mehrere Geräte am selben Ort verwenden.



Parameter des Empfängers:

Modell Nr.: S1XM-DC06 / S1XM-DC09 / S1XM-DC12 / S1XM-DC24

Stromversorgung (Betriebsspannung): DC6V (S1XM-DC06), DC12V±1V (S1XM-DC12), DC9V±1V (S1XM-DC09), DC24V±1V (S1XM-DC24)

Ausgabe: DC6V (S1XM-DC06), DC12V (S1XM-DC12), DC9V (S1XM-DC09), DC24V (S1XM-DC24)

Betriebsfrequenz: 315MHz / 433MHz

Kanal: 1 CH

Kontrolle Modi: Momentan

Statischer Strom: ≤6mA

Maximaler Betriebsstrom: 10A

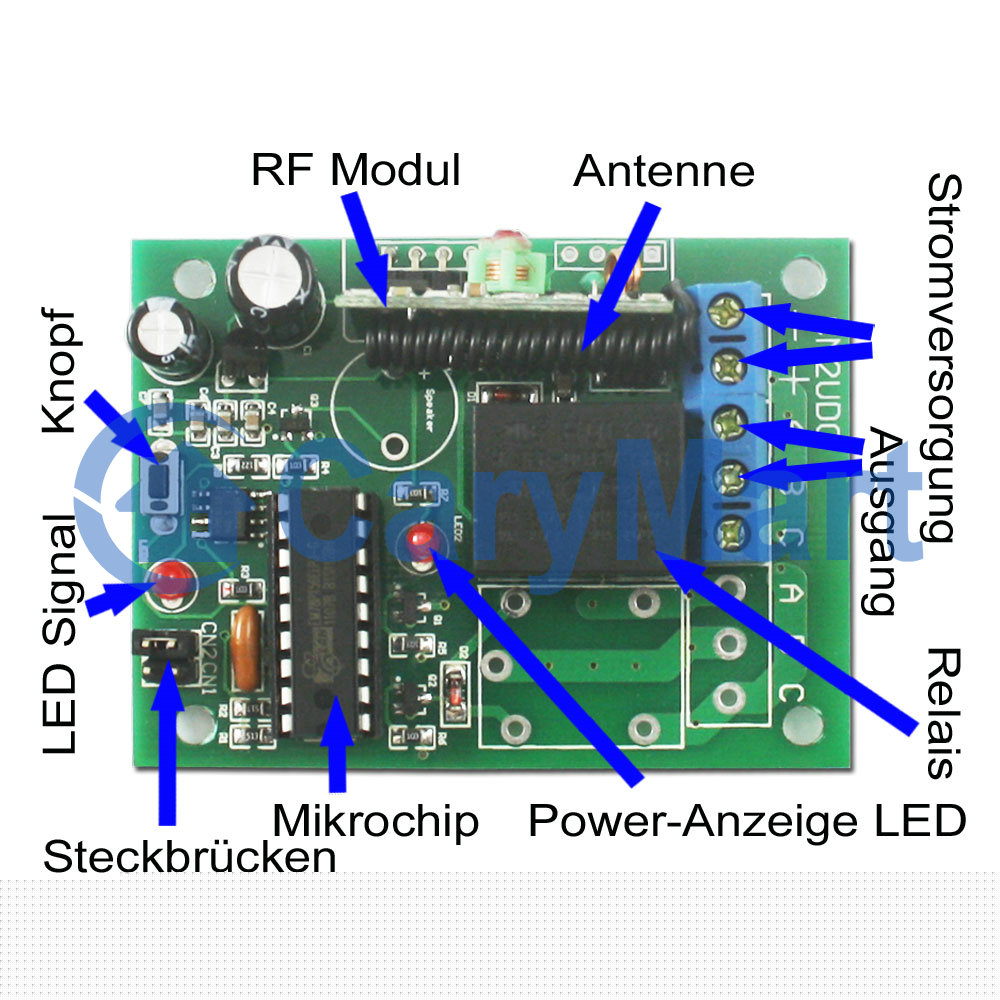

Maße der PCB: 67mm x 50mm x 18mm

Maße des Koffers: 75mm x 54mm x 27mm

Arbeite mit Festcode Sender oder Lerncode-Sender



Sender des Empfängers:

Modell Nr.: 0021000 (C-1)

Mit Schiebedeckel: schließen wenn es nicht benutzt wird(um den Knopf zu schützen). Schieben den Deckel, der Knopf wird erscheinen.

Farbe des Gehäuses: Holzmuster / Weiß

Kanal/Knopf: 1

Symbol des Knopfs: kein Symbol

Betriebsspannung: 12V(1 x 23A-12V Batterie, kann 12 Monate benutzt werden)

Betriebsstrom: 6mA

Betriebsfrequenz: 315Mhz / 433Mhz

Enkodierung Chip: PT2262 / PT2264 / SC2262

Enkodierung Typ: Festcode durch Löten, bis zu 6561 Kodes

Sendeentfernung: 100m / 300ft (Theoretisch)

Die Entfernung 100m ist eine theoretische Daten, es soll auf freiem Ort bedient werden, keine Hindernisse, keine anderen Störungen. Aber wenn es getestet wird, gibt es Bäume, Wände oder andere Hindernisse, und es gibt viele Störungen von anderen Signalen. Vielleicht kann die tatsächliche Entfernung daher 100m nicht erreichen.

Wenn Sie die teleskopische Antenne verlängern, wird die Arbeitsreichweite erweitern, die Arbeitsreichweite ist doppelt so große als früher.

Anpassung Modus: ASK

Betriebstemperatur: -20 ° C bis +70 ° C

Einheit Mass: 58mm x 39mm x 16mm

Gewicht: 30g

Nutzungen:Garagentore, Motorräder, Auto Wecker Produkte, Haus Sicherheit Produkte, drahtlose fernkontrollierende Produkte, industrielle kontrollierende Produkte.



Wie können Sie die 8-Bit Kode des Senders bilden:

1.    Öffnen den Deckel des Senders, dann können Sie die Platine sehen. Es gibt zwei Reihe Kissen und ein Reihe des Chip Fuß auf der Rückseite.

2.    Die höhere Reihe des Kissens ist “L”Seite, und die niedrige Reihe des Kissens ist “H” Seite.

3.    Wenn Sie die mittelere Reihe des Chip Fuß an der “L” Seite löten, ist es die Kode 1. Wenn Sie die mittlere Reihe des Chip Fuß an der “H” Seite löten, ist es die Kode 2. Wenn Sie nicht löten, ist es die Kode 0.

4.    Die Ordnung von 8-Bit Kode ist von link bis recht (von D1 bis D8)

5.    Das ist eine Beispiel, die 8-Bit Kode im Foto ist 01121101, löten wie folgend:

6.    Kode 0: Löten Sie keine Seite, wie D1 und D7.

7.    Kode 1: Löten an der Seite “L”, wie D2, D3, D5, D6, D8.

8. Kode 2: Löten an der Seite “H”, wie D4.



Geeigneter Sender::

Der Empfänger kann mit verschiedenen Sender arbeiten, wie Model C-1 (100M), CWB-1 (50M, wasserdicht), CP-1 (500M), oder CB-1 (1000M) usw.



Reichweite:

Mit dem Sender wie C-1 kann die Reichweite max. 100M im Freifeld sein. Die Entfernung von 50M ist ein theoretische Wert. Es soll auf einer öffentlichen Erde bedient werden,darauf gibt es keine Absperrung und keine Interferenz .Aber in wirklichem Leben verhindert das Funksignal durch Bäume,Wände oder andere Bauwerke ,noch kann es durch anderen Signale gestört werden. Deshalb ist die wahre Entfernung kleiner als die max. Reichweite.

Mit Antenne oder CB-Serie Sender kann es die Reichweite erhöhen.



Verwendung:

Der Empfänger kann verwendet werden, um die DC 6V / 9V / 12V / 24V Geräte zu kontrollieren. Wenn die Stromversorgung der Geräte DC 12V sind, müssen Sie den Empfänger mit DC 12V Vesion auswählen, und wenn die Stromversorgung der Geräte DC 24 V sind, müssen Sie den Empfänger mit DC 24 V Vesion auswählen

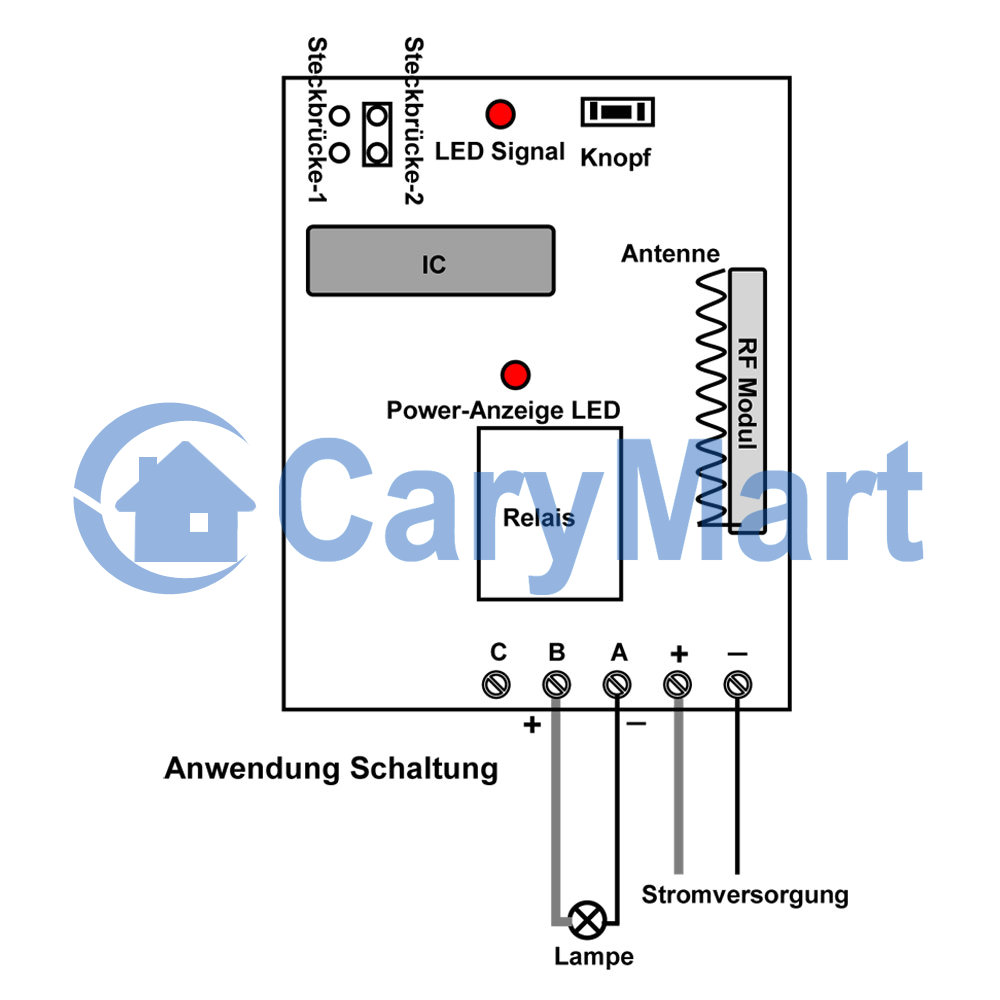

Verdrahtung:

Wenn Sie DC 12V Licht steuern, machen Sie wie folgende.

1) Schließen den positiven Pol mit DC Stromversorgung an den Terminal „+“ an, und schließen den negativen Pol mit DC Stromversorgung an den Terminal „-“ an.

2) Schließen den positive Pol des Lichts an den Terminal „B“ an, und schließen den negativen Pol des Lichts an den Terminal „A“ an.



Betrieb:

Momentan Kontrolle Modus (mit dem Sender C-1): Drücken und halten -> An; Frei lassen -> Aus.

Drücken und halten den Sender: Schalten das Relais an, der Terminal AUS 1 (A&B) wird DC Strom ausgeben, das Licht wird angeschaltet.

Lassen den Sender frei: Schalten das Relais aus, der Terminal AUS 1 wird nichts ausgeben, das Licht wird ausgeschaltet.



Wie kann man den Sender zu Empfänger koppeln:

1)     Drücken Sie den Lern Knopf von dem Empfänger 1-2 Sekunden, Signal LED auf Empfänger ist an. Der Empfänger geht in den Status des Lernens

2)     Drücken Sie irgendwelche Knöpfe auf dem Sender. Wenn Signal LED 15 mal blinkt, und dann ausgeschaltet ist, bedeutet das, das Lernen ist erfolgreich.

3)  Wenn der Empfänger in den Status des Lernens ist, drücken Sie noch einmal den Knopf von Empfänger, schaltet LED Signal aus, wird Lernprozess unterbrochen.

4)   Der Empfänger kann mehrerer Sender mit verschiedenen Codes lernen.



Löschen den Sender:

Wir haben Fernbedienung für den Empfänger gelernt. Wenn Sie den Empfänger nicht mehr mit der Fernbedienung arbeiten möchten, können Sie alle Codes der Fernbedienungen löschen, die in dem Empfänger gespeichert werden.

Betrieb: Drücken und halten Sie den Lern-Knopf auf dem Empfänger bis die LED Licht langsam blitzt, dann lassen Sie den Knopf frei, und LED Licht bleibt langsam blitzt. Es bedeutet, dass alle gespeicherte Kodes erfolgreich gelöscht worden sind.
