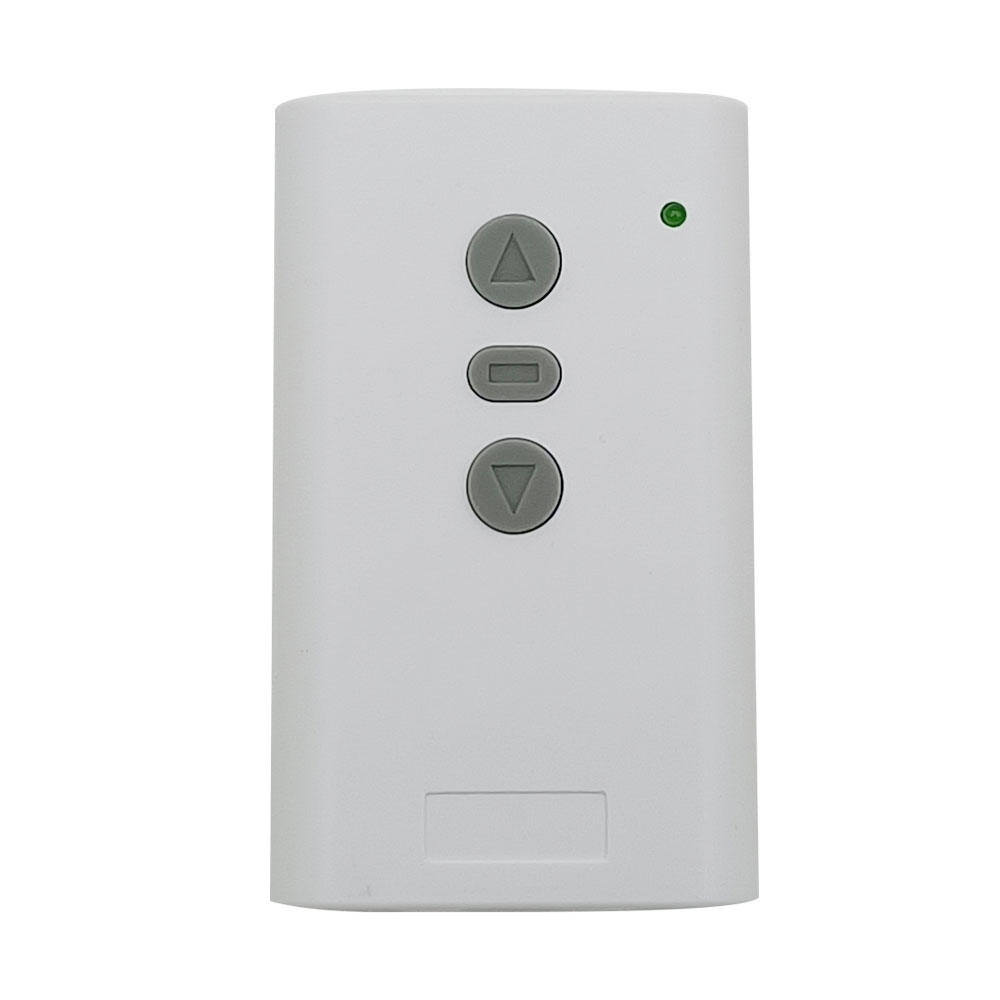

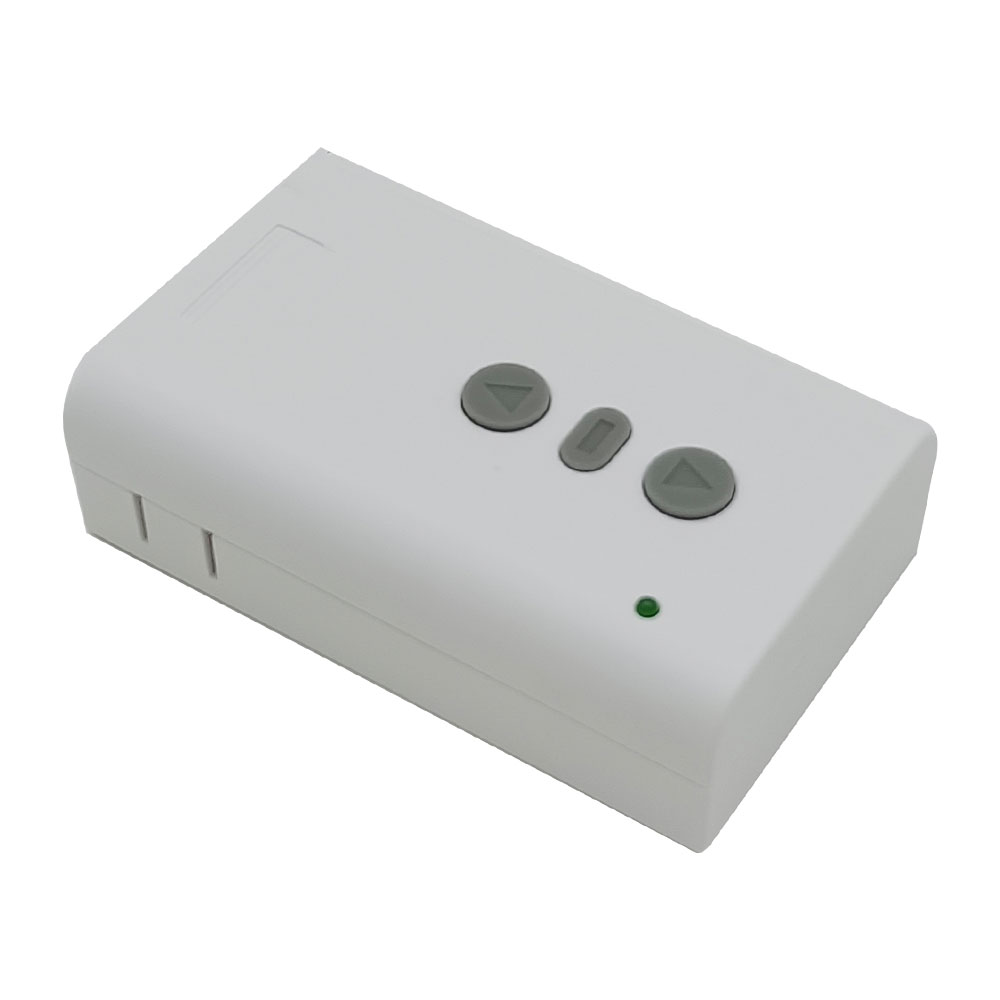

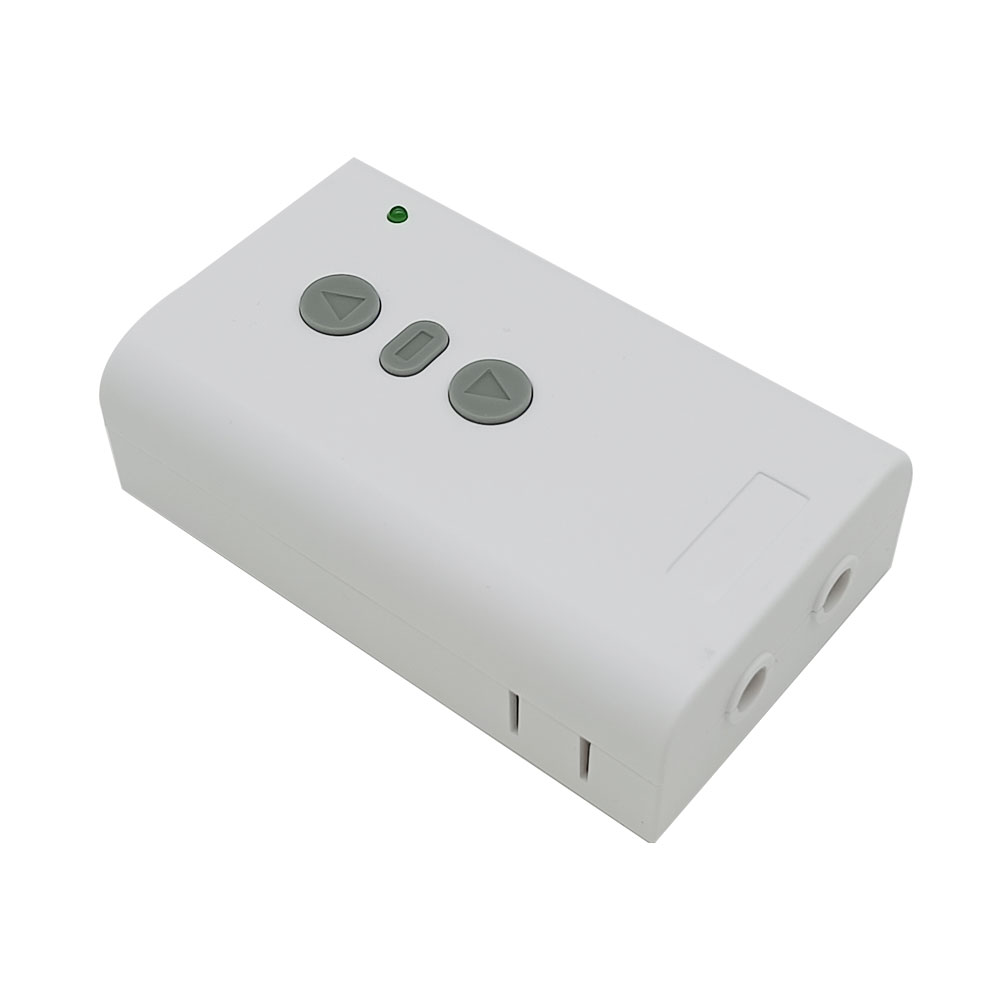

Lieferumfang:
1 x Empfänger: S1FC-AC
1 x Bedienungsanleitung
Anwendung:
Dieser Empfänger ist eine drahtlose Steuerung für einen Wechselstrommotor.
Er und die Fernbedienung bilden ein drahtloses Senderempfängersystem. Dieses
System kann für Jalousien, Rolltore, Projektionswände, Markisen, Pumpen,
Winden, Förderbänder oder andere Geräte mit Wechselstrommotoren verwendet
werden. Wenn Sie einen Wechselstrommotor an diesen Empfänger anschließen,
können Sie den Motor über die Fernbedienung so steuern, dass er sich in
positiver oder umgekehrter Richtung dreht. Sie können zwei Endschalter an
den Empfänger anschließen und damit den Motor stoppen.
Merkmal:
Drahtlose Steuerung, einfach zu installieren.
Geeignet für Wechselstrommotor.
Stützspannung von 110 VAC (110 V ~ 120 V), weit verbreitet in den
Vereinigten Staaten, Kanada usw., und Spannung von 220 VAC (220 V ~ 240 V),
verwendet in Großbritannien, Frankreich, Deutschland usw.
Zwei Arbeitsmodi.
Sie können den Motor so betreiben, dass er sich in positiver oder
umgekehrter Richtung dreht, indem Sie die Tasten am Empfänger oder am
Fernbedienung verwenden.
Mit drei manuellen Tasten: Sie können den Motor mit manuellen Tasten steuern.
Mit Grenzwert Steuerklemmen: Sie können Sensoren, Endschalter oder externe
Geräte anschließen, um den Motor zu stoppen.
Sie können den Sender / die Fernbedienung verwenden um den Empfänger von
jedem Ort innerhalb eines zuverlässigen Arbeitsabstands aus zu steuern.
Das Funksignal des Senders kann durch Wände, Böden, Türen oder Fenster, aber
es wird einige Betriebsreichweite verlieren.
Der Empfänger hat den eingebauten Schutz vor Gegenstrom und übermäßigem
Strom.
Der Empfänger arbeitet nur mit dem ausgewählten Sender, der mit dem
Empfänger gekoppelt ist.
Ein oder einige Sender / Fernbedienungen können einen oder einige Empfänger
steuern gleichzeitig.
Es können zwei oder mehr Empfänger verwendet werden in der gleichen Gegend.

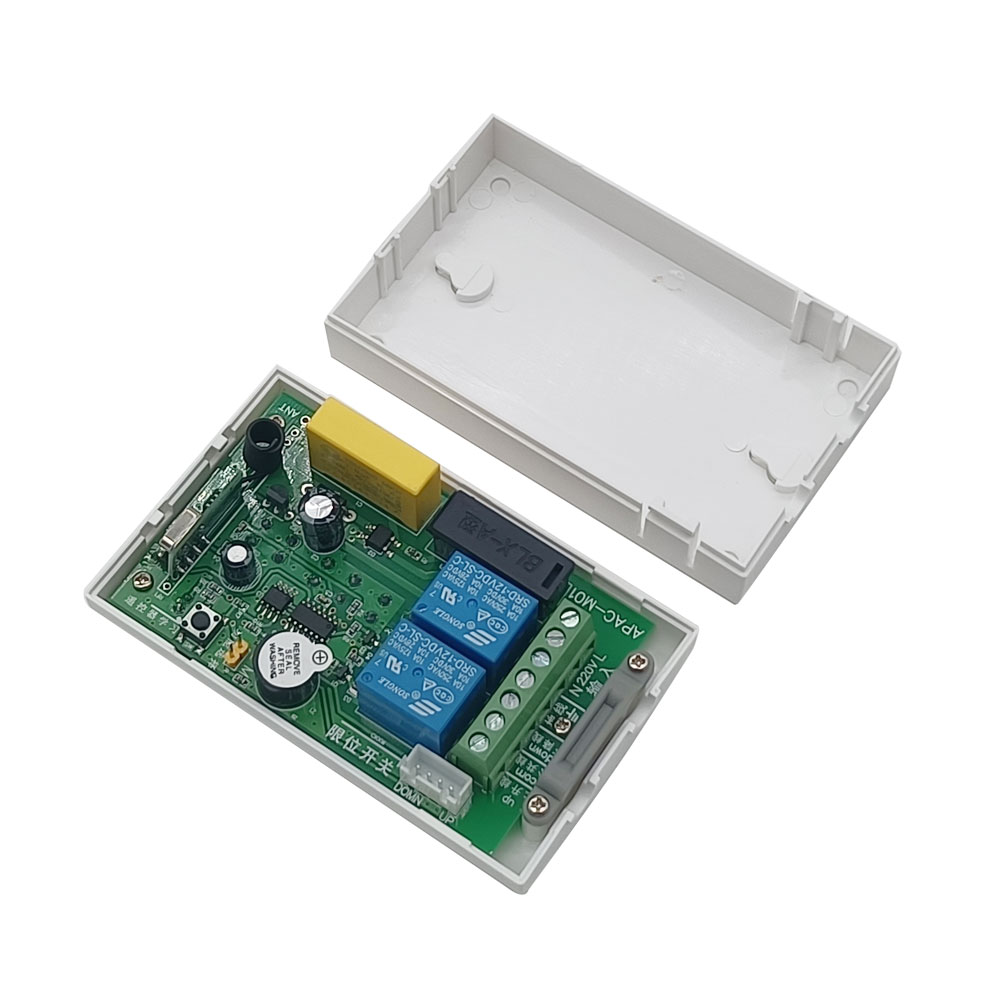

Empfängerparameter:
Modell: S1FC-AC
Betriebsspannung: 110~240VAC (110V/120V/220V/240V)
Ausgangsspannung: 110~240VAC (110V/120V/220V/240V), die Ausgangsspannung ist
gleich der Eingangsspannung.
Arbeitsfrequenz: 433.92 MHz
Kanal: 1 CH, kann mit Wechselstrommotor arbeiten.
Ruhestrom: ≤8mA
Nennstrom: 5A, daher darf der maximale Anlaufstrom des Motors 5A nicht
überschreiten.
Drahtbereich für die Terminals: 22-14 AWG
2 wählbare Arbeitsmodi: Verriegelung, Momentan
Betriebstemperatur: -20°C bis +70°C
Gehäusegröße: 100 x 60 x 30 mm
Passende Fernbedienungen:
Dieser Empfänger kann mit verschiedenen Sendern arbeiten, wie
CWC-3L
(wasserdicht, 50 Metern),
C-3-2
(100 Metern),
CA-3
(200 Metern),
CP-3
(500 Metern),
CG-3
(500 Metern) oder
CB-3-2
(1000 Metern).
Arbeitsentfernung:
Dieser Empfänger und verschiedene Sender bilden einen kompletten Satz, mit
dem unterschiedliche Arbeitsabstände erreicht werden können. Wenn es und der
Sender CA-3 beispielsweise einen vollständigen Satz bilden, kann der
maximale Arbeitsabstand in einem offenen Bereich 200 Meter erreichen. Wenn
es und der Sender CB-3-2 einen vollständigen Satz bilden, kann der maximale
Arbeitsabstand in einem offenen Bereich 1000 Meter erreichen.
Der maximale Arbeitsabstand ist ein theoretischer Wert, er muss auf offenem
Gelände betrieben werden, keine Barrieren, keine Störungen. In der Praxis
wird es jedoch durch Bäume, Mauern oder andere Gebäude behindert und durch
andere drahtlose Signale gestört. Daher erreicht der tatsächliche
Arbeitsabstand möglicherweise nicht diesen maximalen Abstand.
Der mit einer externen Antenne ausgestattete Empfänger hat einen größeren
Arbeitsbereich als der mit einer internen Antenne ausgestattete Empfänger.
Verwendung:
Der Empfänger kann zur Steuerung des AC 110V/120V/220V/240V Motors verwendet
werden.

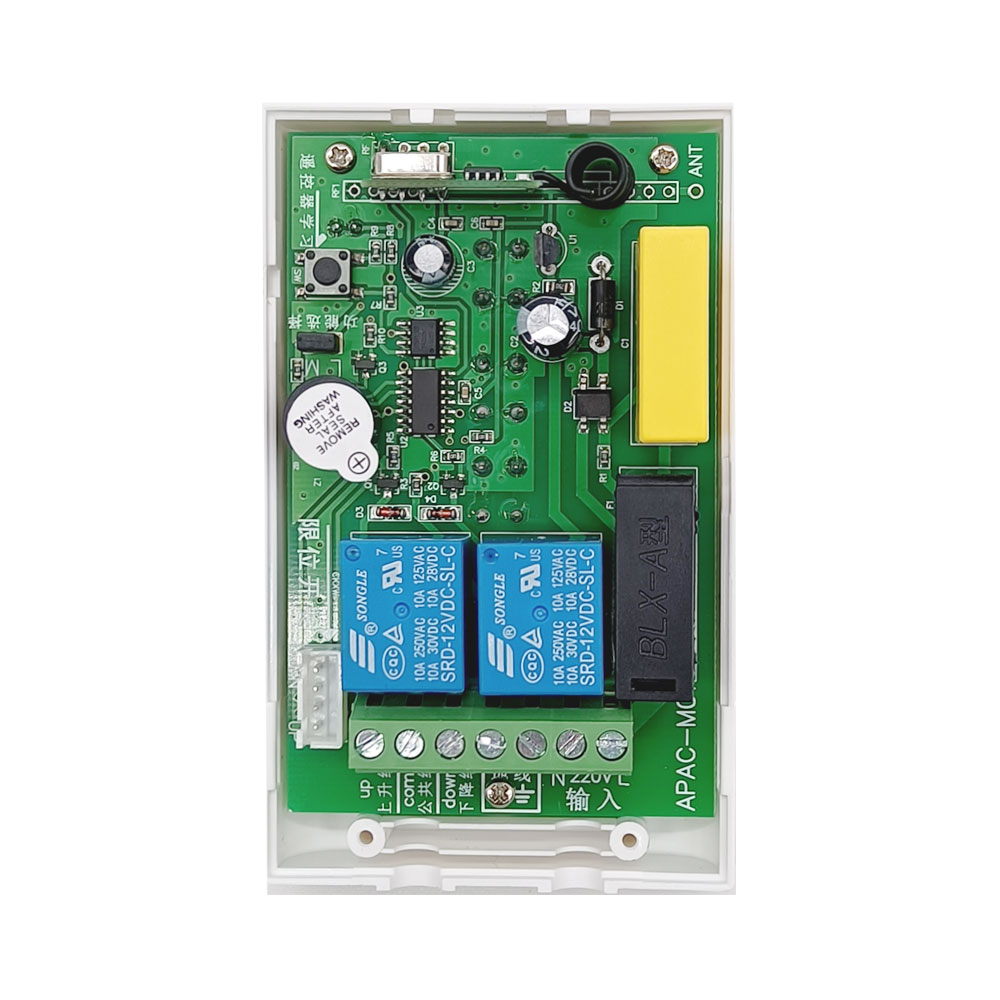

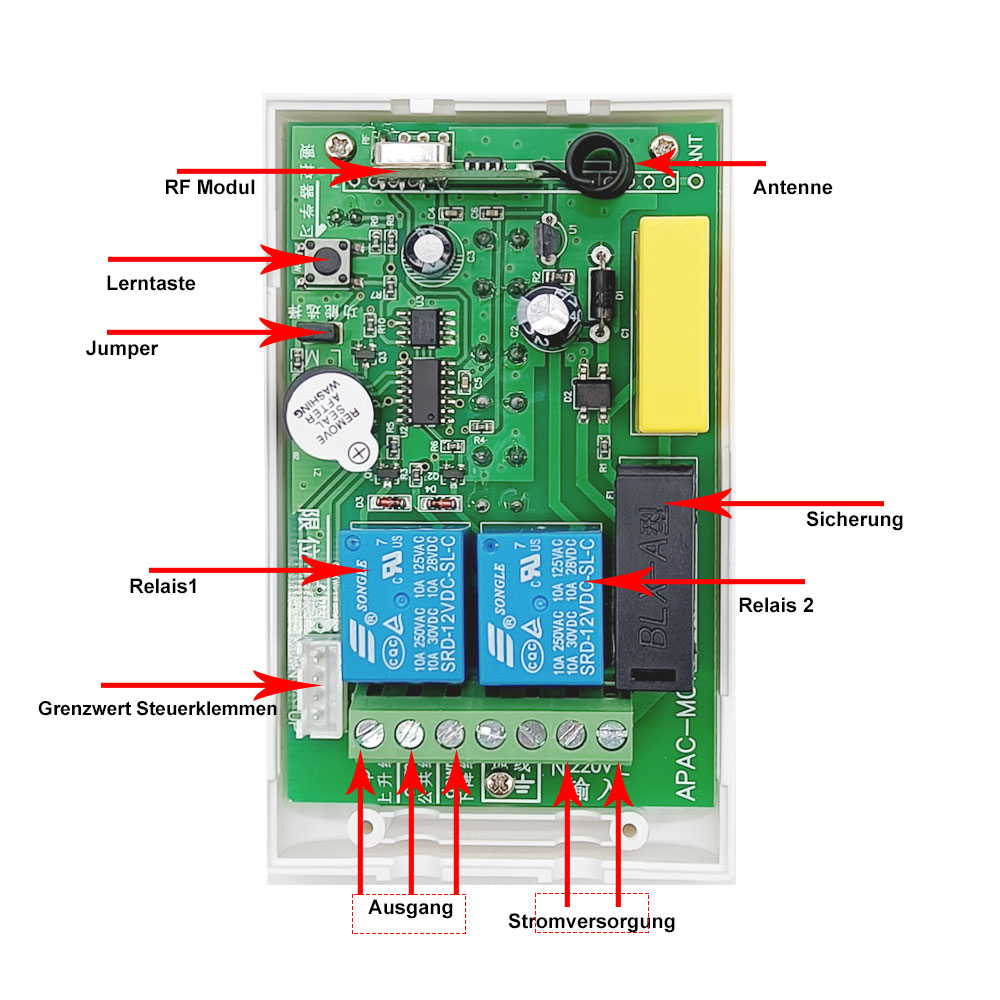

Verdrahtung:
Wenn Sie einen AC 110V/120V/220V/240V Wechselstrommotor steuern möchten,
gehen Sie wie folgt vor:

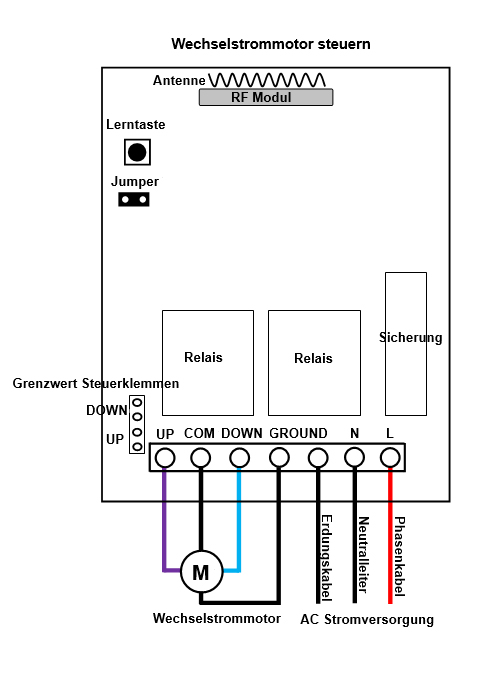

1) Verbinden Sie den Erdungskabel der AC Stromversorgung an Klemme <GROUND>
an, wenn die AC Stromversorgung keine Erdungskabel hat, muss sie nicht
verbinden werden.
2) Verbinden Sie den Phasenkabel der AC Stromversorgung an Klemme <L> an,
und verbinden Sie den Neutralleiter der AC Stromversorgung an Klemme <N> an.
3) Verbinden Sie den Neutralleiter der AC Motor an Klemme <COM> an, und
verbinden Sie den Erdungskabel der AC Motor an Klemme <GROUND> an. Wenn die
AC Motor keine Erdungskabel hat, muss sie nicht verbinden werden.
4) Verbinden Sie das Vorwärtsdrehungskabel der AC Motor an Klemme <UP> an,
und verbinden Sied das Rückwärtsdrehungskabel der AC Motor an Klemme <DOWN>
an. Sie können diese beiden Drähte austauschen, um die Drehrichtung der
Motor zu ändern.

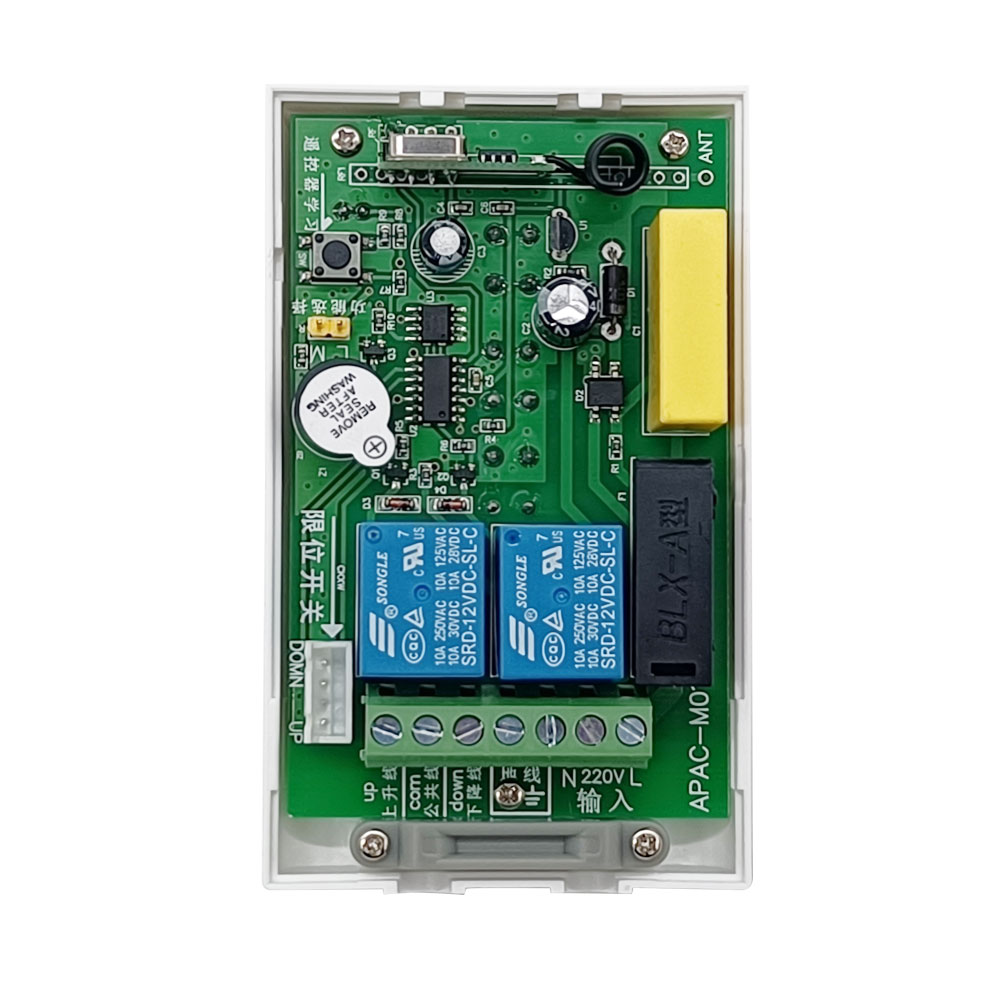

Einstellen verschiedener Arbeitsmodi:
Der Empfänger wird vor Verlassen des Werks in den Verriegelungsmodus
versetzt. Wenn Sie anderen Kontrolle Modus benutzen möchten, gehen Sie wie
folgt.
Beachten: Nach dem Ändern des Steuermodus muss der Empfänger neu gestartet
werden.
1) Einstellung der Modus Verriegelung: Verbinden Sie nicht zwei Jumper.
Der Bedienung durch den Sender, wie CA-3:
Drücken Sie die Taste ▲ am Sender: Motor dreht in positiver Richtung.
Drücken Sie die Taste ▼ am Sender: Motor dreht in umgekehrter Richtung.
Drücken Sie die Taste ■ am Sender: Motor stoppt.
Die Bedienung durch den Empfänger:
Drücken Sie die Taste ▲ am Empfänger: Motor dreht in positiver Richtung.
Drücken Sie die Taste ▼ am Empfänger: Motor dreht in umgekehrter Richtung.
Drücken Sie die Taste ■ am Empfänger: Motor stoppt.
2) Einstellung der Modus Momentan: Verbinden Sie zwei Jumper mit einem
Kurzschlusskappe.
Der Betrieb durch den Sender, wie CA-3:
Drücken und halten die Taste ▲ am Sender: Motor dreht in positiver Richtung.
Lassen Sie die Taste ▲ los: Motor stoppt.
Drücken und halten die Taste ▼ am Sender: Motor dreht in umgekehrter
Richtung.
Lassen Sie die Taste ▼ los: Motor stoppt.
Die Bedienung durch den Empfänger:
Drücken und halten die Taste ▲ am Empfänger: Motor dreht in positiver
Richtung.
Lassen Sie die Taste ▲ los: Motor stoppt.
Drücken und halten die Taste ▼ am Empfänger: Motor dreht in umgekehrter
Richtung.
Lassen Sie die Taste ▼ los: Motor stoppt.
Grenzwert Steuerklemmen:
Der Empfänger verfügt über Grenzwert Steuerklemmen, und Sie können externe
Geräte (mit normalerweise offen Kontakt) wie Sensoren und Endschalter an die
Grenzwert Steuerklemmen anschließen und diese dann zum Stoppen des Motor.
Sie können beispielsweise einen normalerweise offen Endschalter an die
Klemmen <UP> anschließen, und einen weiteren normalerweise offen Endschalter
an die Klemmen <DOWN> anschließen.
Wenn der Motor in positive Richtung dreht, wenn zwei Klemmen <UP> verbunden
sind, der Motor stoppt automatisch.
Wenn der Motor in umgekehrter Richtung dreht, wenn zwei Klemmen <DOWN>
verbunden sind, der Motor stoppt automatisch.
So koppeln Sie den Fernbedienung mit dem Empfänger:
Beachten: Wir haben den Fernbedienung vor Verlassen des Werks mit dem
Empfänger gekoppelt.
1) Drücken Sie die Lerntaste im Empfänger, die Signal LED im Empfänger
schnell blinkt, dies bedeutet der Empfänger geht in den Lernstatus.
2) Drücken Sie eine beliebige Taste am Sender, wenn die Signal LED aufhört
zu blinken und an bleibt, dies bedeutet dass die Paarung erfolgreich war.
3) Der Empfänger kann mehrere Sender mit unterschiedlichen kodes lernen.
So löschen Sie alle kodes gespeichert im Empfänger:
Wir haben gekoppelt den Sender mit dem Empfänger, wenn Sie nicht möchten
dass der Empfänger mit dem Sender zu arbeiten, Sie können löschen alle kodes
gespeichert im Empfänger.
Bedienung: Drücken und halten Sie die Lerntaste im Empfänger für 8-9
Sekunden, die Signal LED blinkt zuerst schnell, blinkt dann dreimal langsam
und bleibt schließlich an. Lassen Sie dann die Lerntaste los, dies zeigt an,
dass alle gespeicherten kodes erfolgreich gelöscht wurden.
