Startseite >>  Mini FunkSchalter >>  10A DC 6/9/12/24V RF Fernkontrollschalter---ein Sender Kontrolliert 4 Empfänger

10A DC 6/9/12/24V RF Fernkontrollschalter---ein Sender Kontrolliert 4 Empfänger


Preis: €76.00

  • Artikelnummer: 0020627 (4S1RU-DC & CV-4)

Bitte wählen Sie:









Menge:




Handbuch

Besonderheit:
  • Drahtlos kontrollieren, einfach zu installieren
  • Kontrolliert die Lichter, Motoren, Ventilatoren, elektronischen bedienten Türen/Schlösser/Fenster/Fensterläden/Autos oder andere Anlagen mit AC 100~240V.
  • Mit dem Sender (fernkontrollieren) können Sie von jedem Orten innerhalb einer zuverlässigen Entfernung den Empfänger ein-/ausschalten; das drahtlose RF Signal kann durch Wände, Böden und Türen laufen.
  • Benutzt Einchip-Technik, um millionen Kodes zu bauen.
  • Zwei oder mehr als zwei Sender & Empfänger Set können an den gleichen Orten benutzt werden.
  • Sendefrequenz: 433MHz

Empfänger
  • Modell Nr.: S1RU-DC06 / S1RU-DC09 / S1RU-DC12 / S1RU-DC24
  • Kanal: 1 Kanal
  • Kontrollmodus: Toggle, Momentan, Verklinkte
  • Kodierung Typ: Festcode oder Lerncode
  • Kodierung Setzen: Durch Lernen
  • Stromversorgung (Betriebsspannung): DC6V (S1RU-DC06), DC9V±1V (S1RU-DC09), DC12V±1V (S1RU-DC12), DC24V±1V (S1RU-DC24)

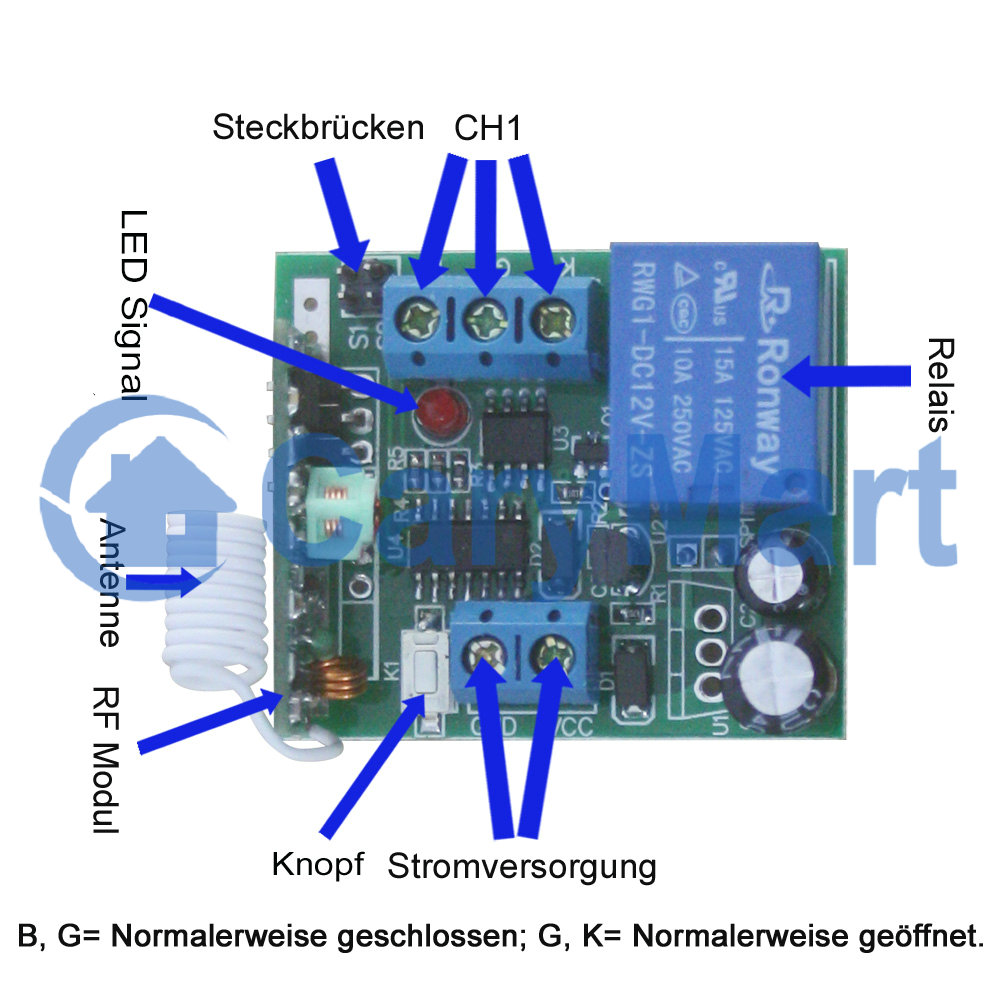

  • Maße von PCB: 44mm x 37mm x 19mm

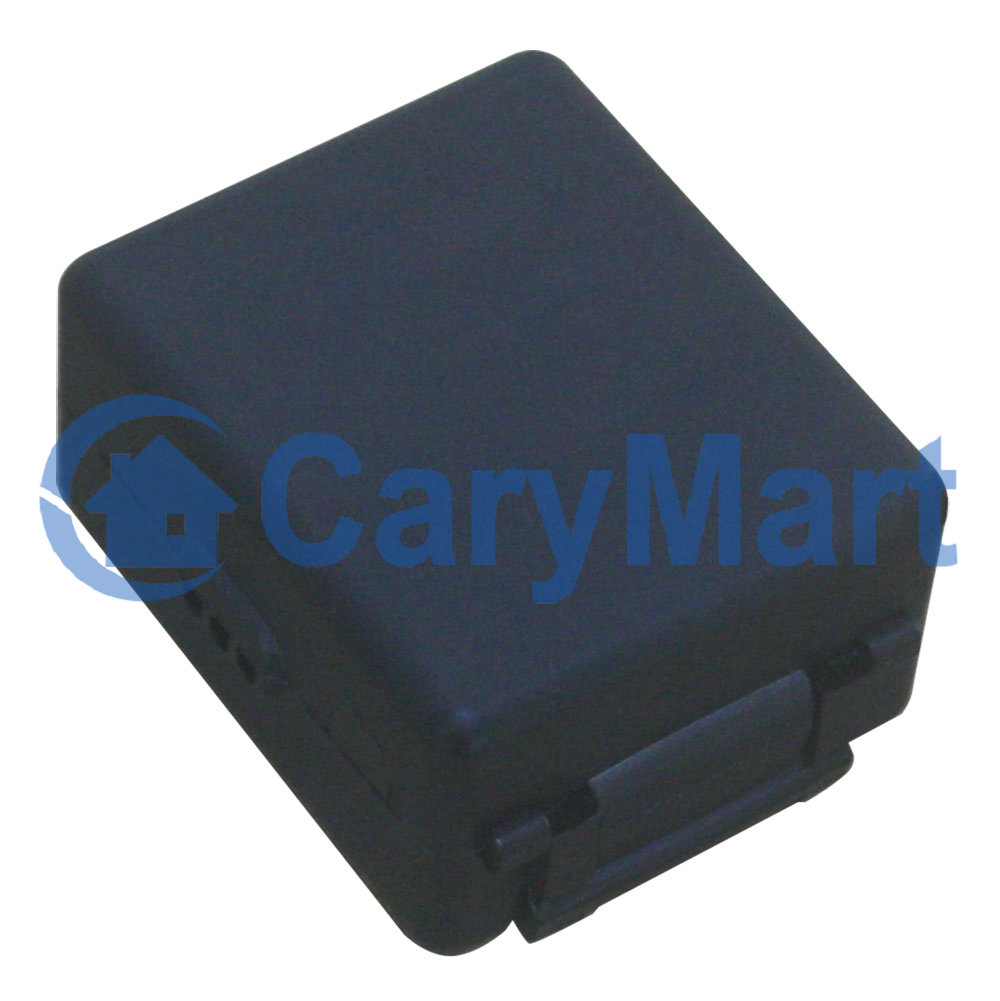

  • Maße des Koffers: 55mm x 45mm x 28mm
  • Der maximale Momentanstrom: 10A

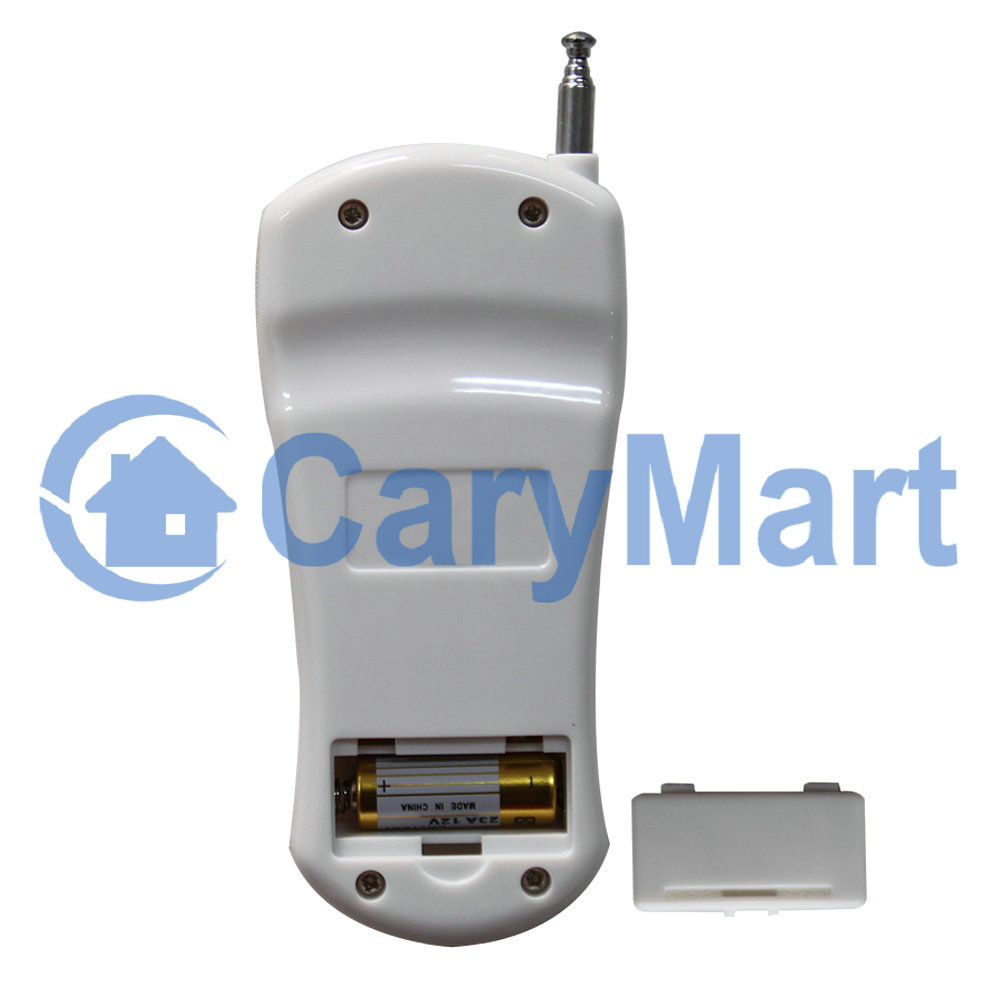

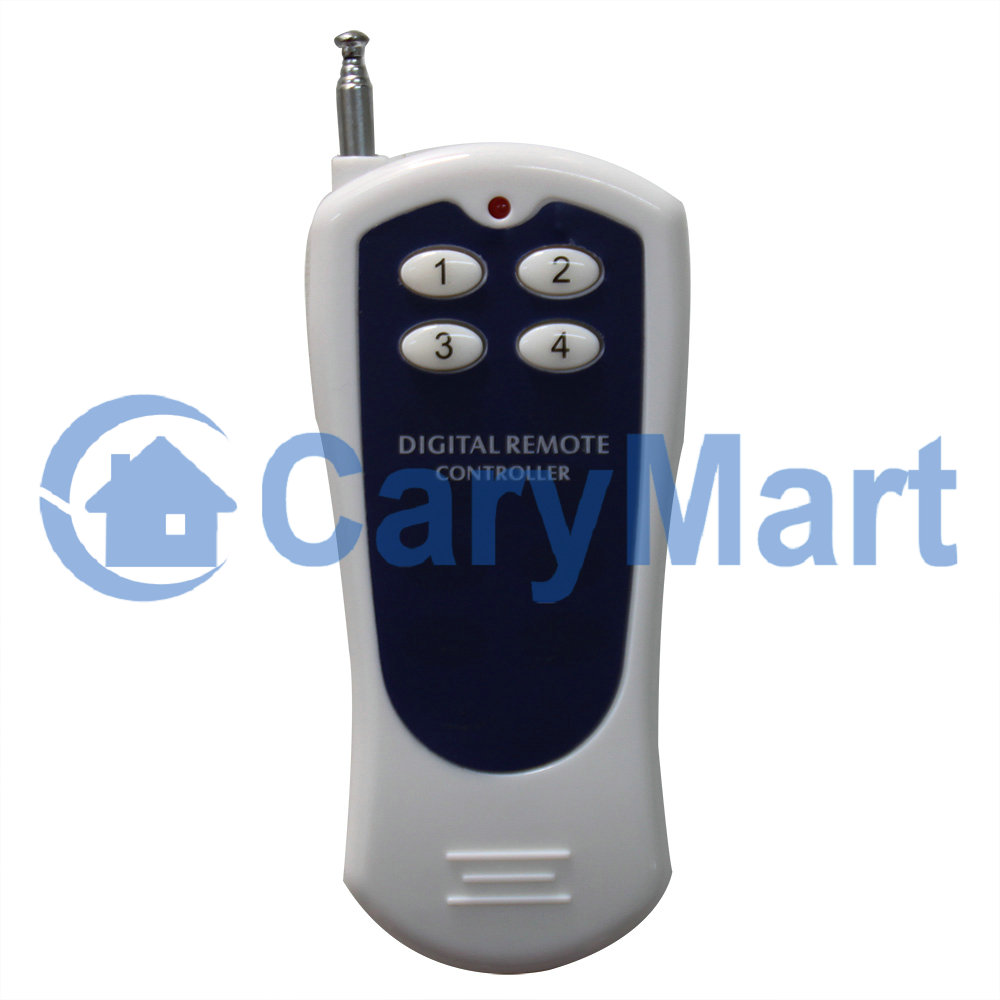

Sender:
  • Modell Nr.: CV-4
  • Kanal: 4 Kanäle
  • Fernkontrollierende Entfernung:: 500m / 1500ft (theoretisch)
  • Kodierung: Festkode durch Löten
  • Einheitsmaße: 110mm x 50mm x 18mm
  • Stromversorgung: 1 x 23A -12V Batterie (incl. Dauert ca. 12 Monate)

Benutzung:

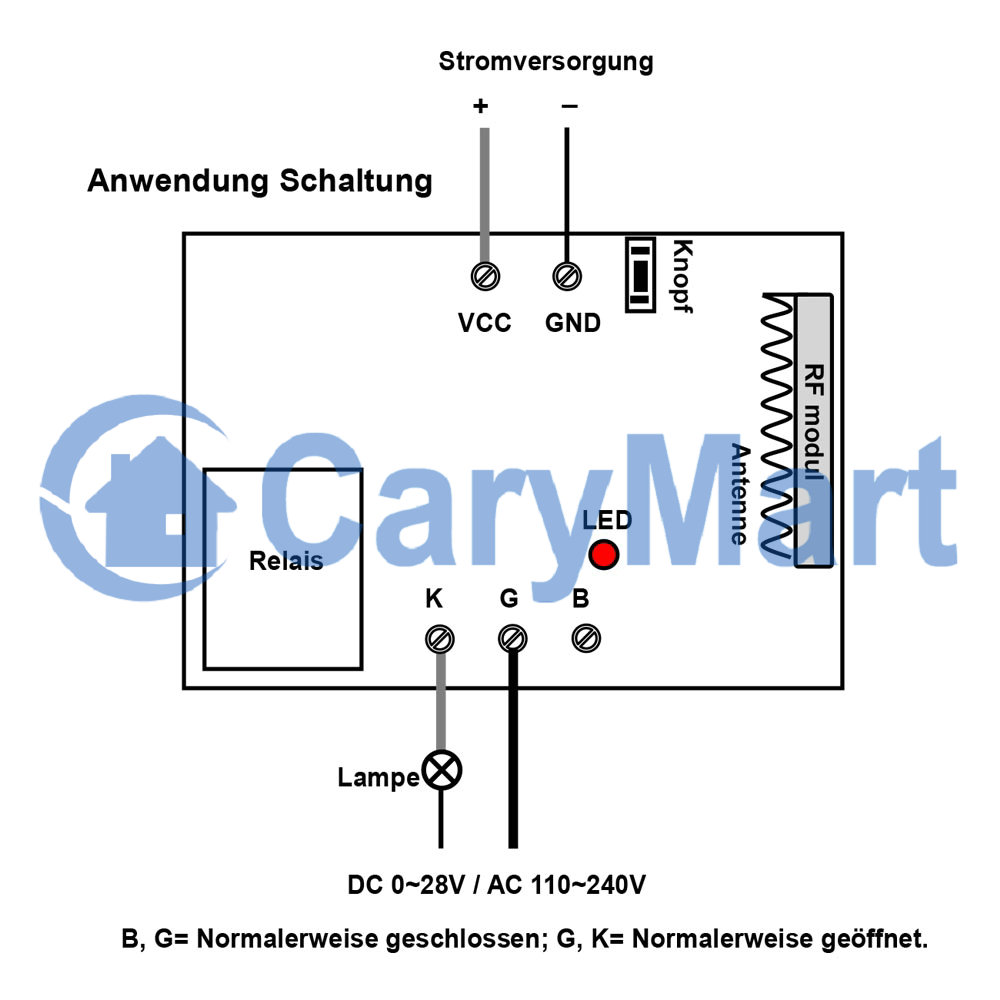

Grundstellung: B, G = Nomalerweise geschlossen; G, K = Nomalerweise geöffnet.
  • Setzen die verschiedenen Kontrollmodi (Vor dem Versand haben wir dem Empfänger den Toggle Modus gesetzt. Wenn Sie anderen Modus benutzen möchten, bedienen Sie wie folgend):

Setzen den Toggle Kontrollmodus: Verbinden S2.
  • Toggle Kontrollmodus: Drücken -> An; Drücken nochmal -> Aus.
  • Drücken den Knopf 1, das Relais des Empfängers 1 wird eingeschaltet, (verbinden G und K; trennen B und G). Drücken den Knopf 1 nochmal, das Relais des Empfängers 1 wird ausgeschaltet, (trennen G und K, verbinden B und G).
  • Drücken den Knopf 2, das Relais des Empfängers 2 wird eingeschaltet, (verbinden G und K; trennen B und G). Drücken den Knopf 2 nochmal, das Relais des Empfängers 1 wird ausgeschaltet, (trennen G und K, verbinden B und G).
  • Drücken den Knopf 3, das Relais des Empfängers 3 wird eingeschaltet, (verbinden G und K; trennen B und G). Drücken den Knopf 3 nochmal, das Relais des Empfängers 1 wird ausgeschaltet, (trennen G und K, verbinden B und G).
  • Drücken den Knopf 4, das Relais des Empfängers 4 wird eingeschaltet, (verbinden G und K; trennen B und G). Drücken den Knopf 4 nochmal, das Relais des Empfängers 1 wird ausgeschaltet, (trennen G und K, verbinden B und G).

Setzen den Momentan Kontrollmodus: Verbinden S1.
  • Momentan Kontrollmodus: Drücken und halten -> An; Lösen -> Aus.
  • Drücken und halten den Knopf 1, das Relais des Empfängers 1 wird eingeschaltet, (verbinden G und K; trennen B und G). Lösen den Knopf 1, das Relais des Empfängers 1 wird ausgeschaltet, (trennen G und K, verbinden B und G).
  • Drücken und halten den Knopf 2, das Relais des Empfängers 2 wird eingeschaltet, (verbinden G und K; trennen B und G). Lösen den Knopf 2, das Relais des Empfängers 2 wird ausgeschaltet, (trennen G und K, verbinden B und G).
  • Drücken und halten den Knopf 3, das Relais des Empfängers 3 wird eingeschaltet, (verbinden G und K; trennen B und G). Lösen den Knopf 3, das Relais des Empfängers 3 wird ausgeschaltet, (trennen G und K, verbinden B und G).
  • Drücken und halten den Knopf 4, das Relais des Empfängers 4 wird eingeschaltet, (verbinden G und K; trennen B und G). Lösen den Knopf 4, das Relais des Empfängers 4 wird ausgeschaltet, (trennen G und K, verbinden B und G).

Setzen den Verklinkte Kontrollmodus: Trennen S1 und S2.
  • Verklinkte Kontrollmodus: Drücken -> An, andere Relais Aus, Drücken den anderen Knopf -> Aus.
  • Drücken den Knopf 1, das Relais des Empfängers 1 wird eingeschaltet, (verbinden G und K, trennen B und G), die Relais des Empfängers 2,3,4 wird ausgeschaltet, (trennen G und K, verbinden B und G).
  • Drücken den Knopf 2, das Relais des Empfängers 2 wird eingeschaltet, (verbinden G und K, trennen B und G), die Relais des Empfängers 1,3,4 wird ausgeschaltet, (trennen G und K, verbinden B und G).
  • Drücken den Knopf 3, das Relais des Empfängers 3 wird eingeschaltet, (verbinden G und K, trennen B und G), die Relais des Empfängers 1,2,4 wird ausgeschaltet, (trennen G und K, verbinden B und G).
  • Drücken den Knopf 4, das Relais des Empfängers 4 wird eingeschaltet, (verbinden G und K, trennen B und G), die Relais des Empfängers 1,2,3 wird ausgeschaltet, (trennen G und K, verbinden B und G).

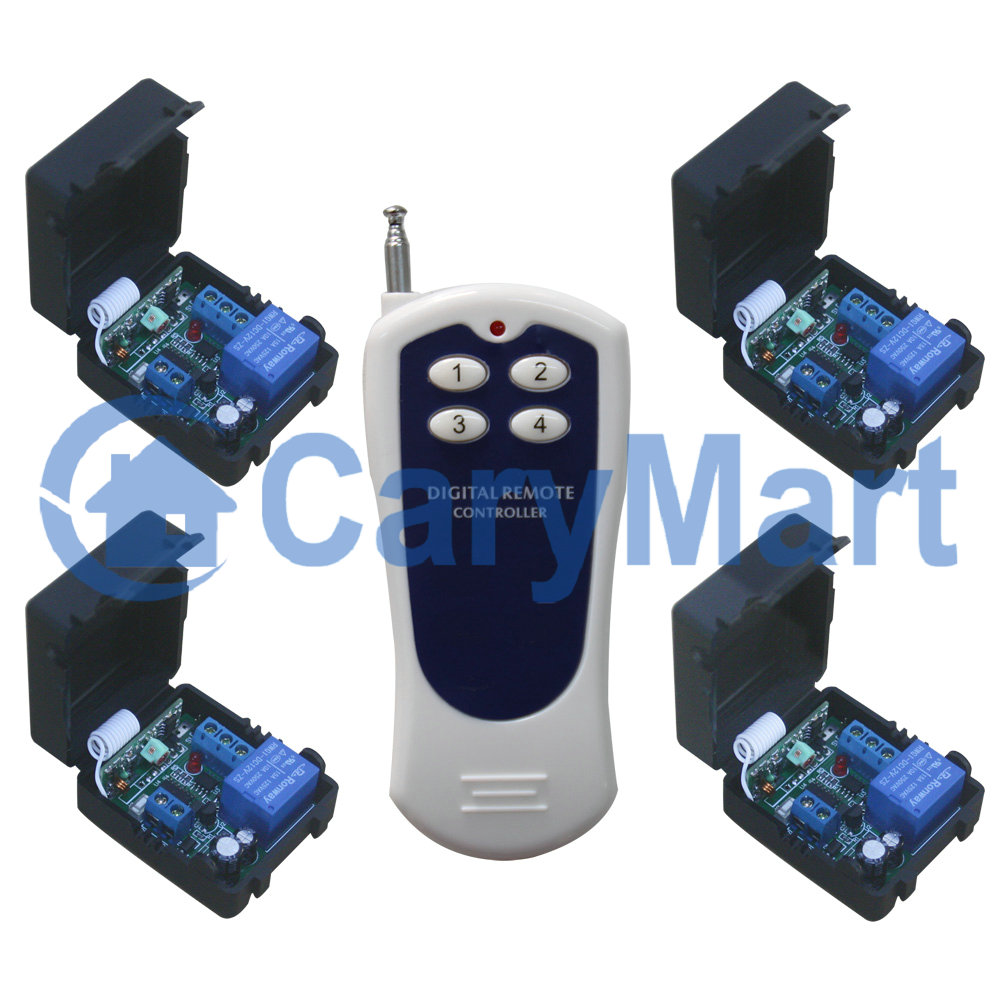

Lieferumfang:
  • 4 x Empfänger: S1RU-DC06 / S1RU-DC09 / S1RU-DC12 / S1RU-DC24
  • 1 x Sender: CV-4
  • 1 x Bedienungsanleitung
