1 Kanal Funkfernbedienung - Funk Empfänger / Controller 6V 9V 12V 24V 30A mit Weiter Entfernung 3 Modi


Preis: €37.00

Anzahl:    Bewertung schreiben

  • Artikelnummer: 0020302 (S1PU-DC12-ANT3)

Bitte wählen Sie:
























Feature:
  • Anwendung: Es kann in der Industrie-Automatisierung-, Landwirtschaft - und Heim-Automation, wie Fabrik, haus, bauernhof, weide, Fahrzeugen, Schiffen, Offshore-Betrieb, Luftfahrzeug, Feld Anruf, usw. Drahtlose Fernbedienung Produkte auf Land, Wasser und Luft, wie Funklichtschalter, Sirenen, Schlösser, Motoren, Vertilatoren, Winden, Jalousien, Elektrozylinder, Türen, Fenster, Elektromagnetventile, Signalisierung, Geschäftsschilder usw.
  • Drahtlose Steuerung, einfach zu installieren.

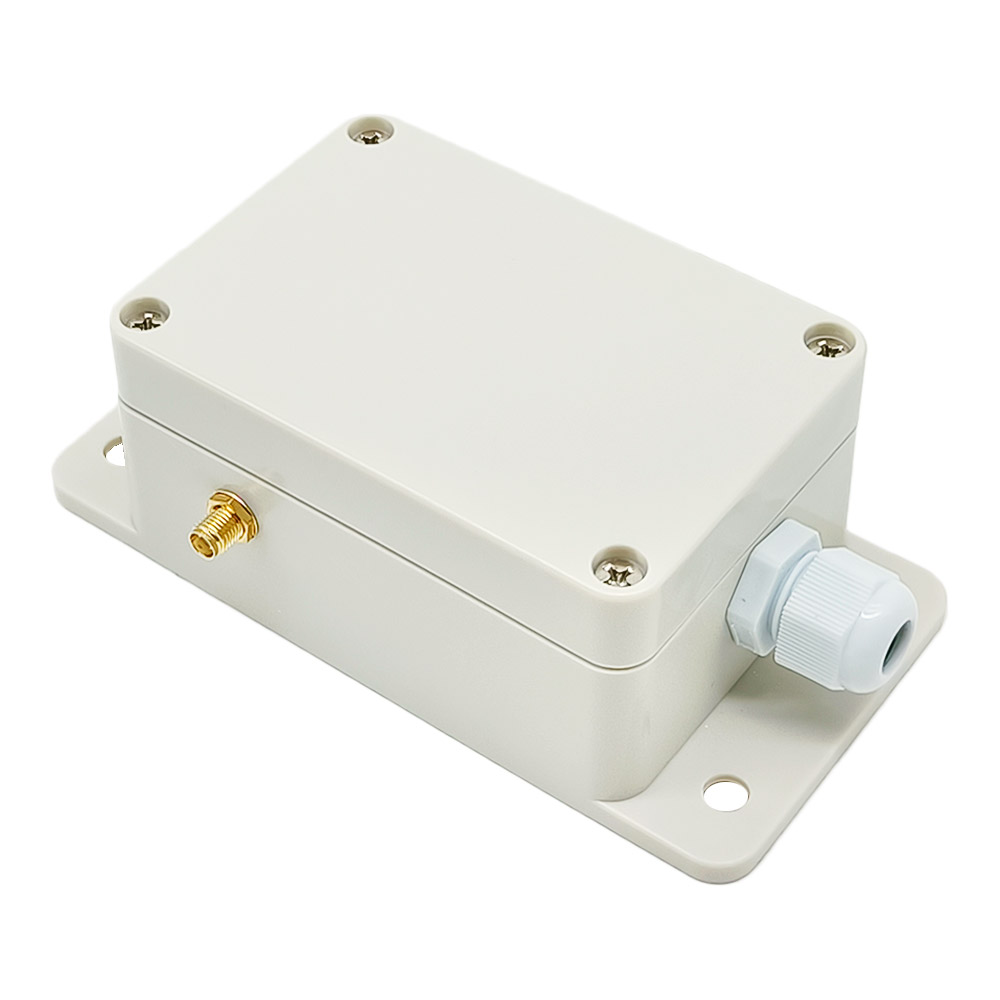

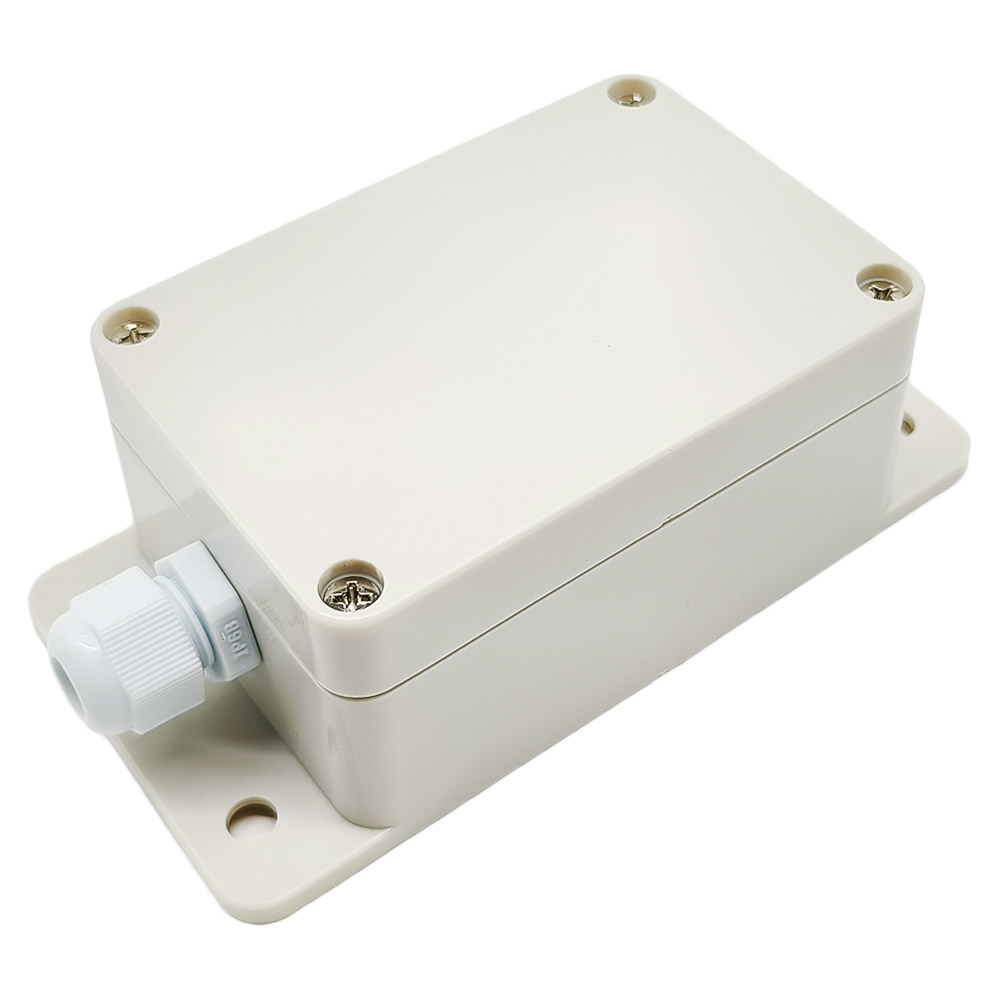

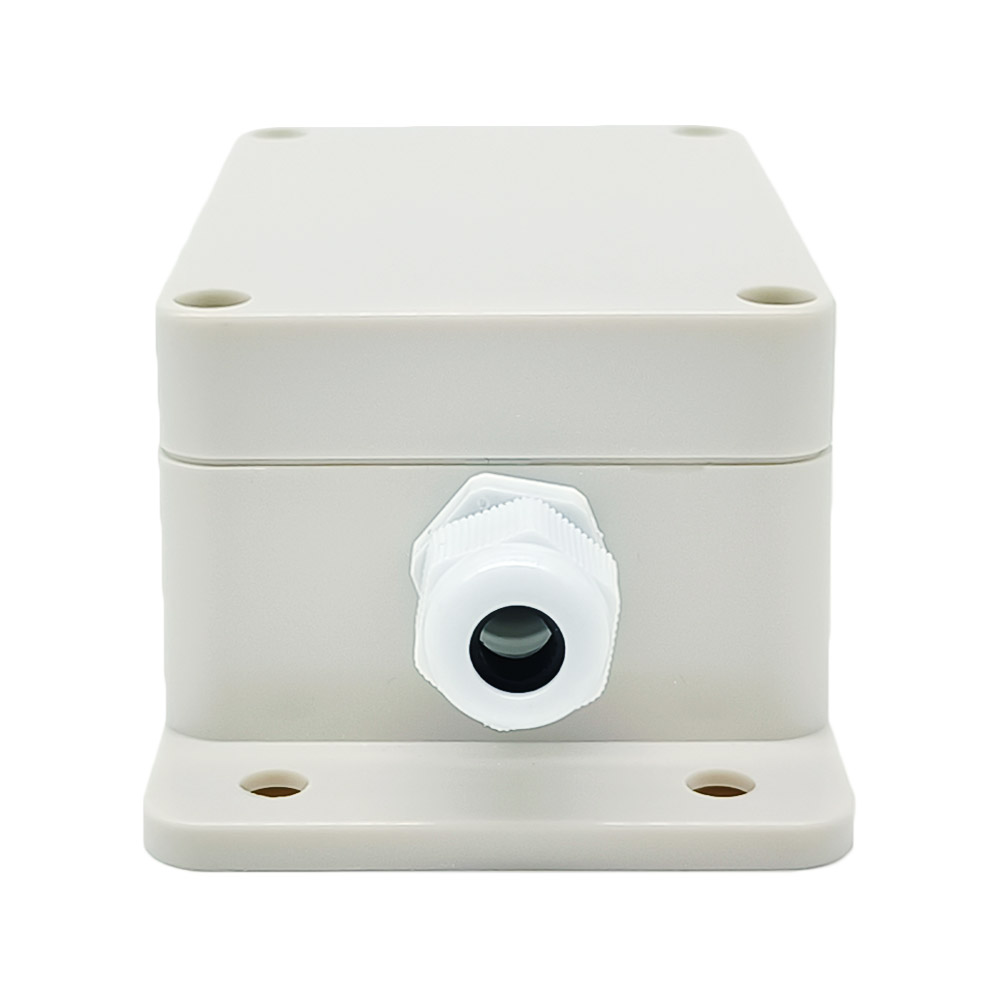

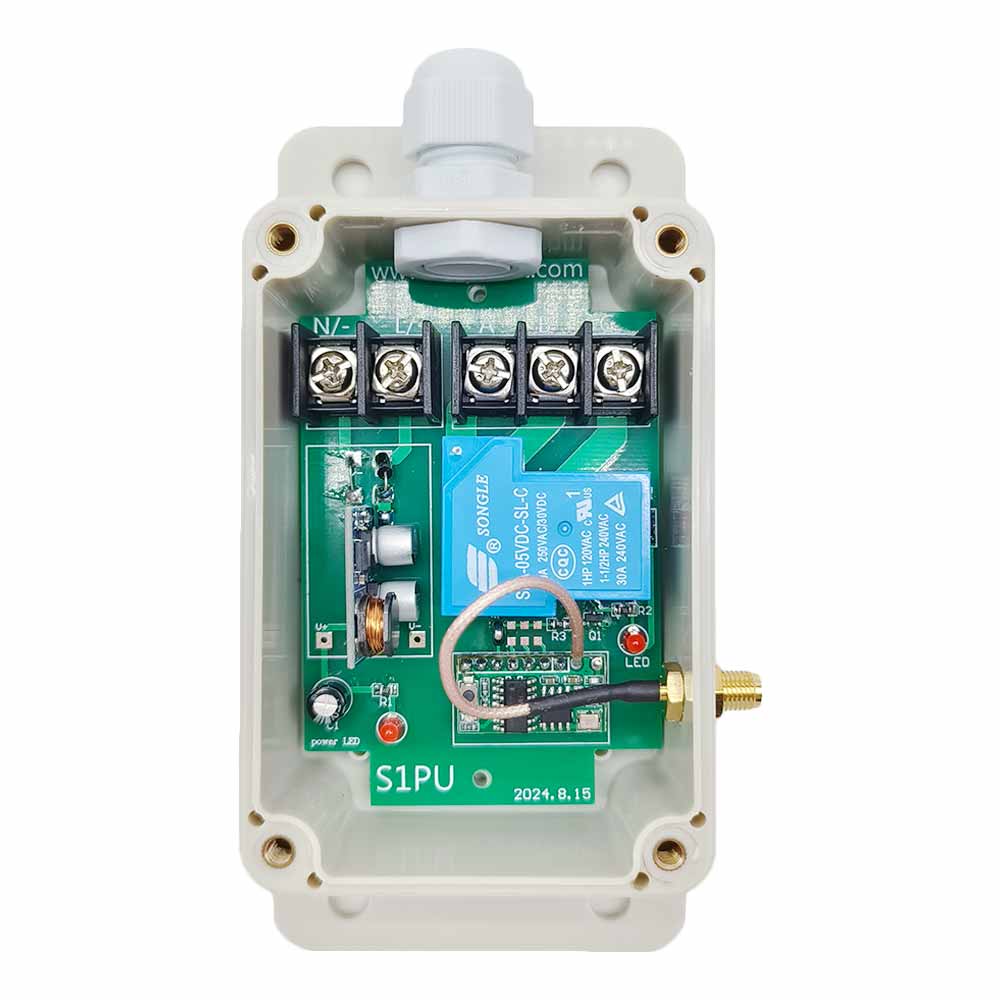

  • Wasserdicht: Der Empfänger hat wasserdichte Gehäuse und wasserdichter Steckverbinder. Es kann im Freien installiert werden.
  • Relaisausgang: dieser Empfänger ist Relaisausgang. Es kann DC und AC Anlagen steuern. Die Klemmen sind NO / NC (normalerweise geöffnet / normalerweise geschloßen ) und es ist wie ein Funkschalter. Es bedeutet, Sie sollen auch eine separate Stromversorgung an Relaisausgang anschließen.
  • Hochleistung: Jeder Relaisausgang kann bei Höchststrom 30A betreiben. Die maximale Leistung von Geräte ist 360W/12V, 180W/6V, 270W/9V, 720W/24V, 3000W/110V, 6000W/220V.
  • Mit verkabelte Steuerklemmen : Sie können manuelle Schalter oder externe Geräte zur Steuerung des Empfängers anschließen.
  • Design mit mit geringer Leistung und Hochgeschwindigkeits-CMOS-Technik.
  • Sie könnten den Empfänger mit Sender(Fernbedienung) von jedem Ort innerhalb einer zuverlässigen Entfernung ein / aus schalten. Die drahtlose Funksignale können durch Wände, Böden und Türen laufen
  • Geschutzt vor Gegenstrom und übermäßigem Strom.
  • Zuverlässige Steuerung: Der Empfänger arbeitet nur mit dem Sender  verwenden,der den gleichen Code verwendet.
  • Ein / einige Sender können ein / einige Empfänger gleichzeitig kontrollieren.
  • Sie können zwei oder mehrere Geräte am selben Ort verwenden.

Empfänger:
  • Modell Nr.: S1PU-DC06 –ANT3/ S1PU-DC09-ANT3 / S1PU-DC12-ANT3 / S1PU-DC24-ANT3
  • Stromversorgung (Betriebsspannung): DC6V (S1PU-DC06-ANT3), DC9V±1V (S1PU-DC09-ANT3), DC12V±1V (S1PU-DC12-ANT3), DC24V±1V (S1PU-DC24-ANT3)
  • Ausgang: Relaisausgang (normal geöffnet und normal geschlossen)
  • Arbeitsspannungsbereich von Relais: AC110 ~ 240V oder DC0 ~ 28V
  • Frequenz: 315MHz / 433MHz
  • Kanal: 1CH
  • Kontrolle Modi: Toggle, Momentan, Verklinkte
  • Maximale Arbeitsstrom : 30A / jeder Kanal
  • Ruhestrom: ≤6mA

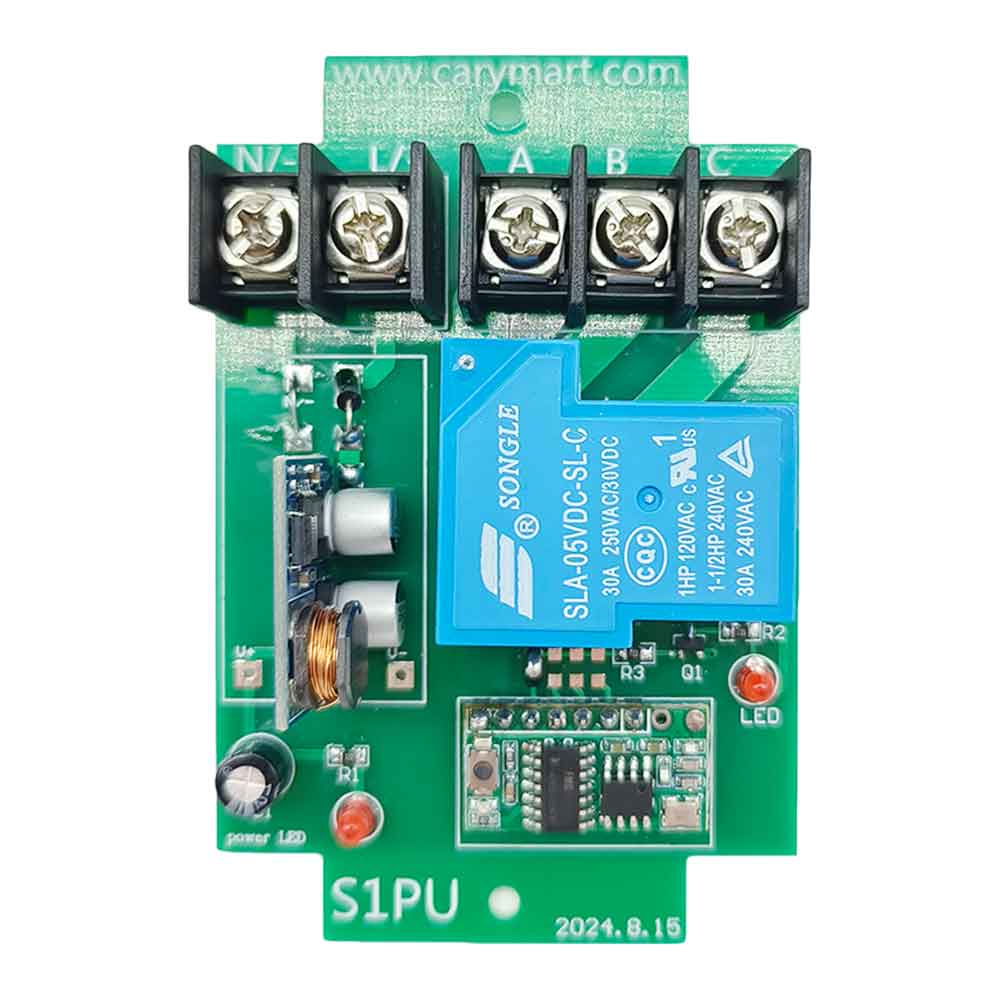

  • Maße der PCB: 90mm x 59mm x 18mm

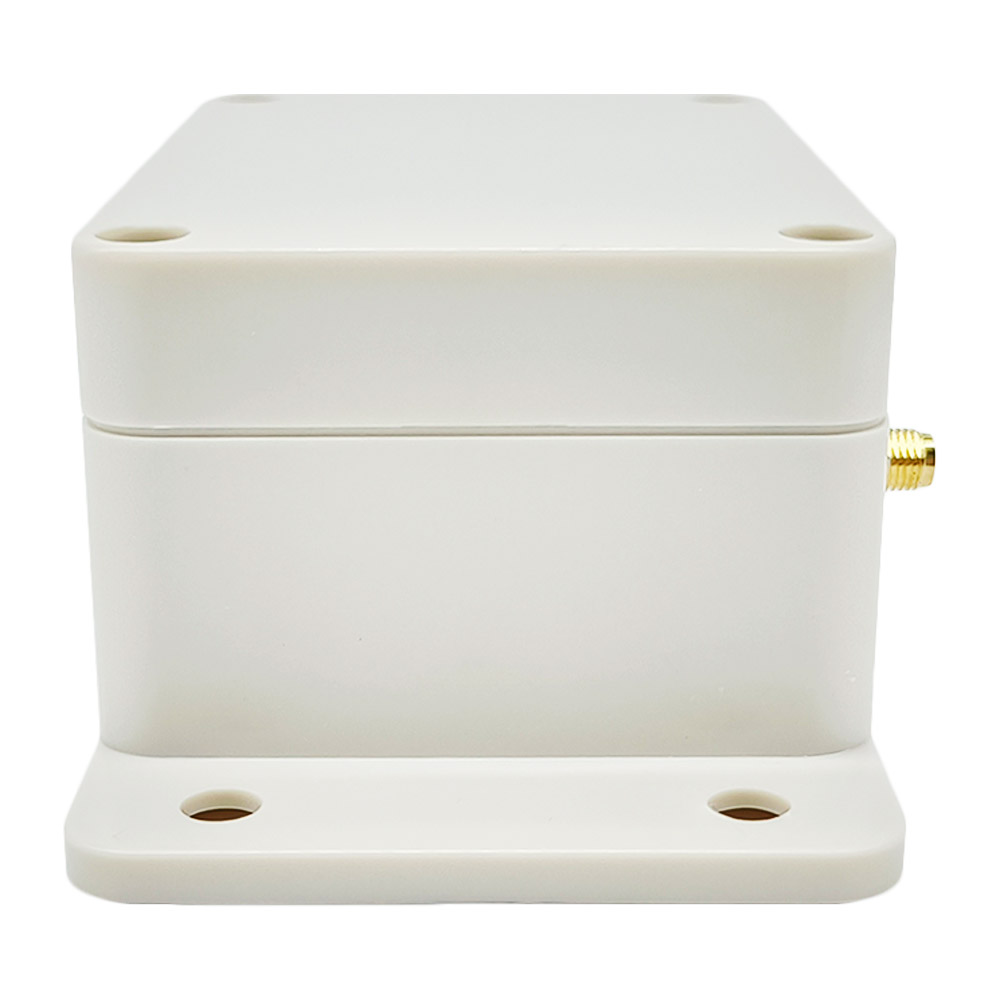

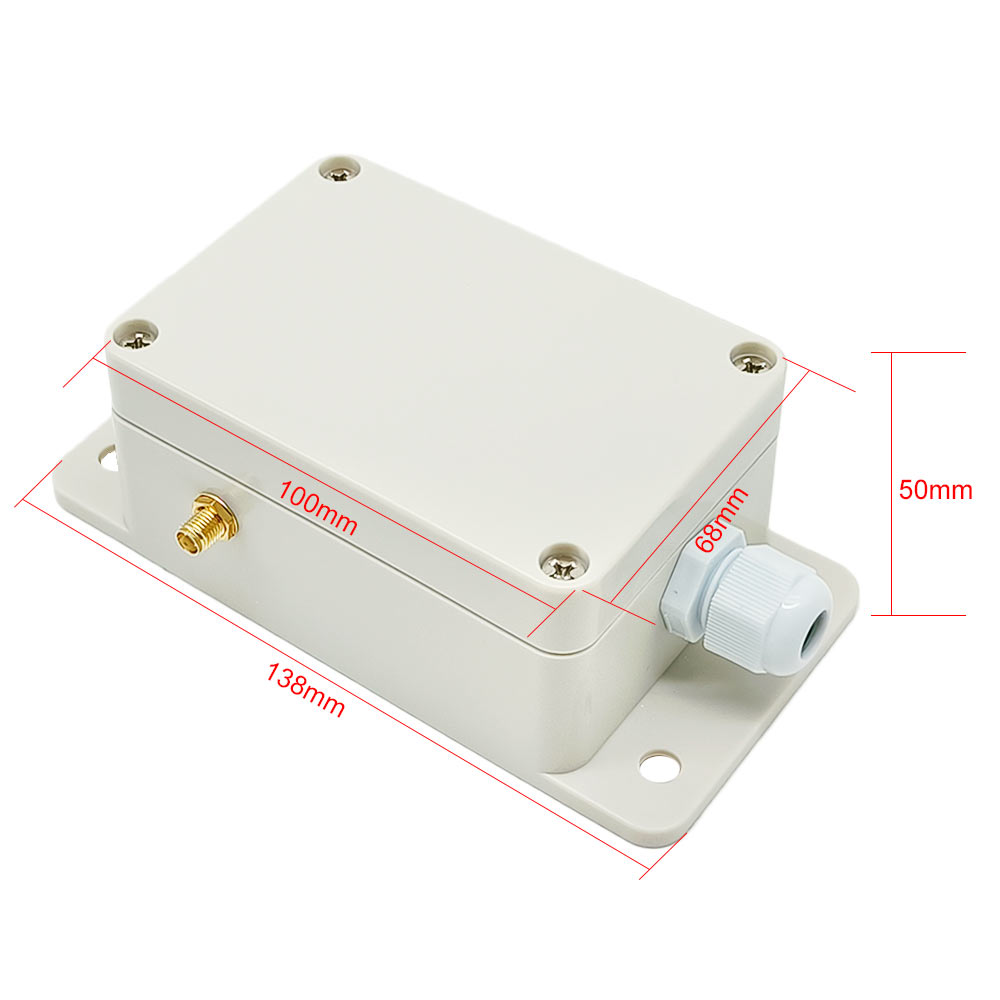

  • Maße des Koffers: 100mm x 68mm x 50mm
  • Arbeit mit Festcode-Sender oder Einlernen-Sender lernen.

Geeigneter Sender:
  • Der Empfänger kann verschiedener Sender arbeiten, wie Model C-1 / C-2 (100M), CWB-1 / CWB-2 (50M, wasserdicht), CP-1 / CP-2 (500M), or CB-1 / CB-2 (1000M) usw..
  • Wenn Sie den Empfänger in Kontrollmodus von Momentan einstellen, sollen Sie 1-Knopf Sender auswählen. Wie Model C-1 (100M), CB-1 (50M, waterproof), CP-1 (500M), oder CB-4 (1000M) usw., Wenn Sie den Empfänger in Kontrollmodus von Verklinkte, sollen Sie 2-Knöpfe Sender auswählen. Wie Model CP-2 (500M), CV--2 (500M), or CB-2 (1000M) usw..

Reichweite:

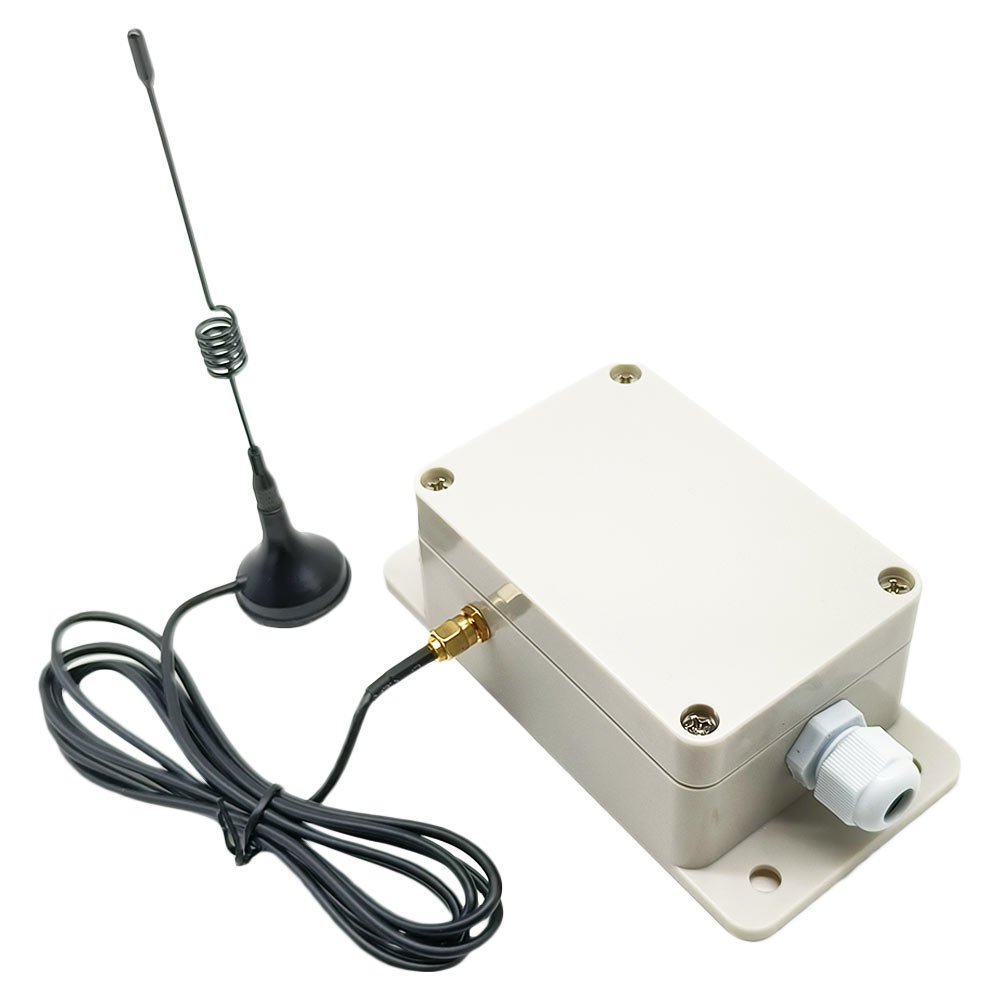

  • Mit dem Sender von Model CB-2 kann die Reichweite 2000m im Freifeld erreichen, die ein theoretische Wert ist. Es soll auf einer offenen Erde bedient werden,darauf gibt es keine Absperrung und keine Interferenz .Aber in wirklichem Leben verhindert das Funksignal durch Bäume,Wände oder andere Bauwerke ,noch kann es durch anderen Signale gestört werden. Deshalb ist die wahre Entfernung kleiner als 500M. Wenn Sie eine größere Entfernung brauchen, bitte wählen Sie eine andere stärker Serie der Ferbedienung oder eine externe Antenne aus, zum Beispiel CB Serie Sender.

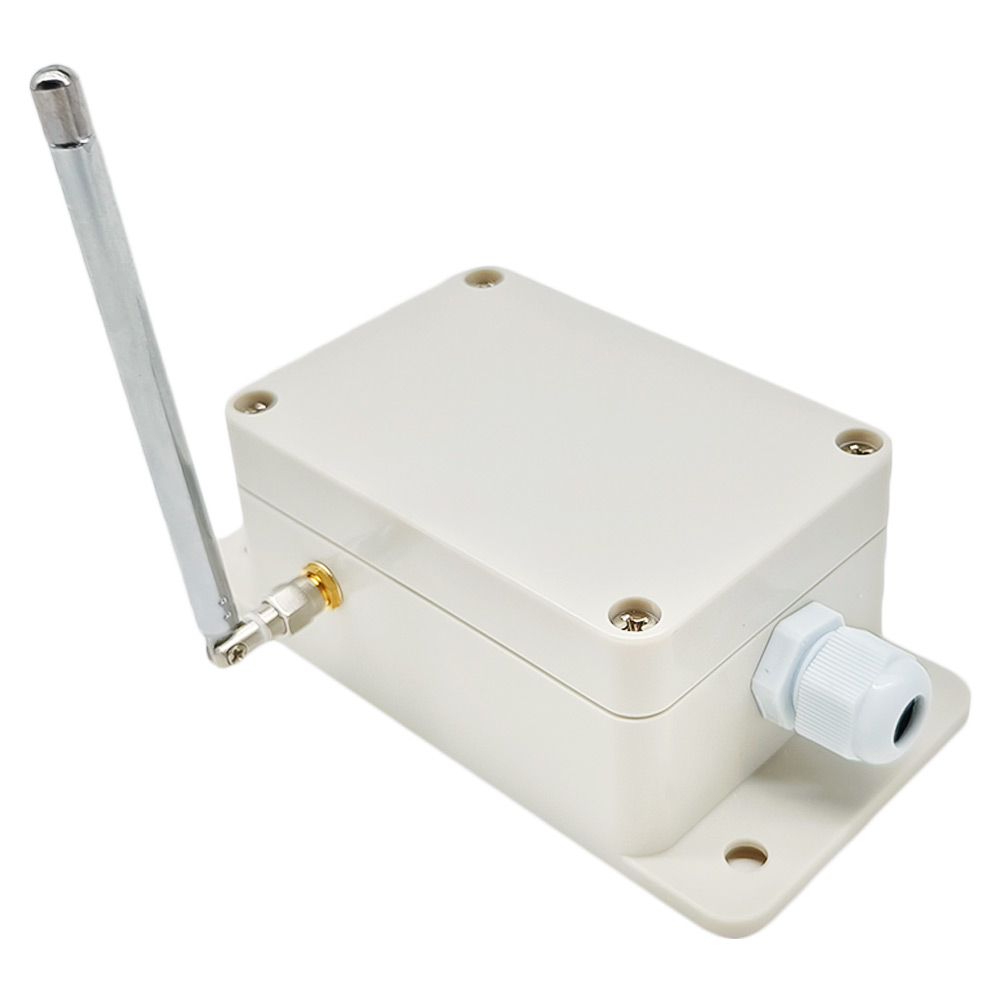

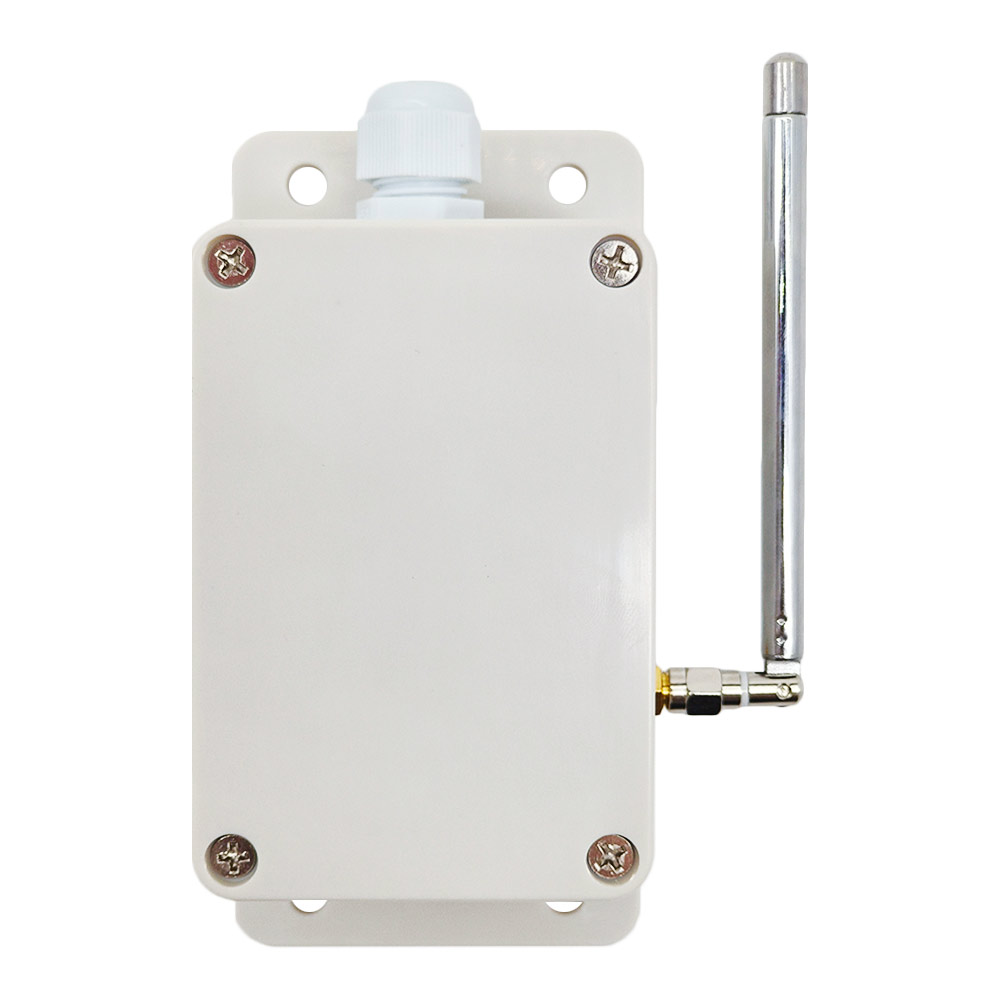

Externe Teleskopisch Antenne:
  • Länge des externen Teleskopischen Antenne: 108mm / 445mm (erstrecken)

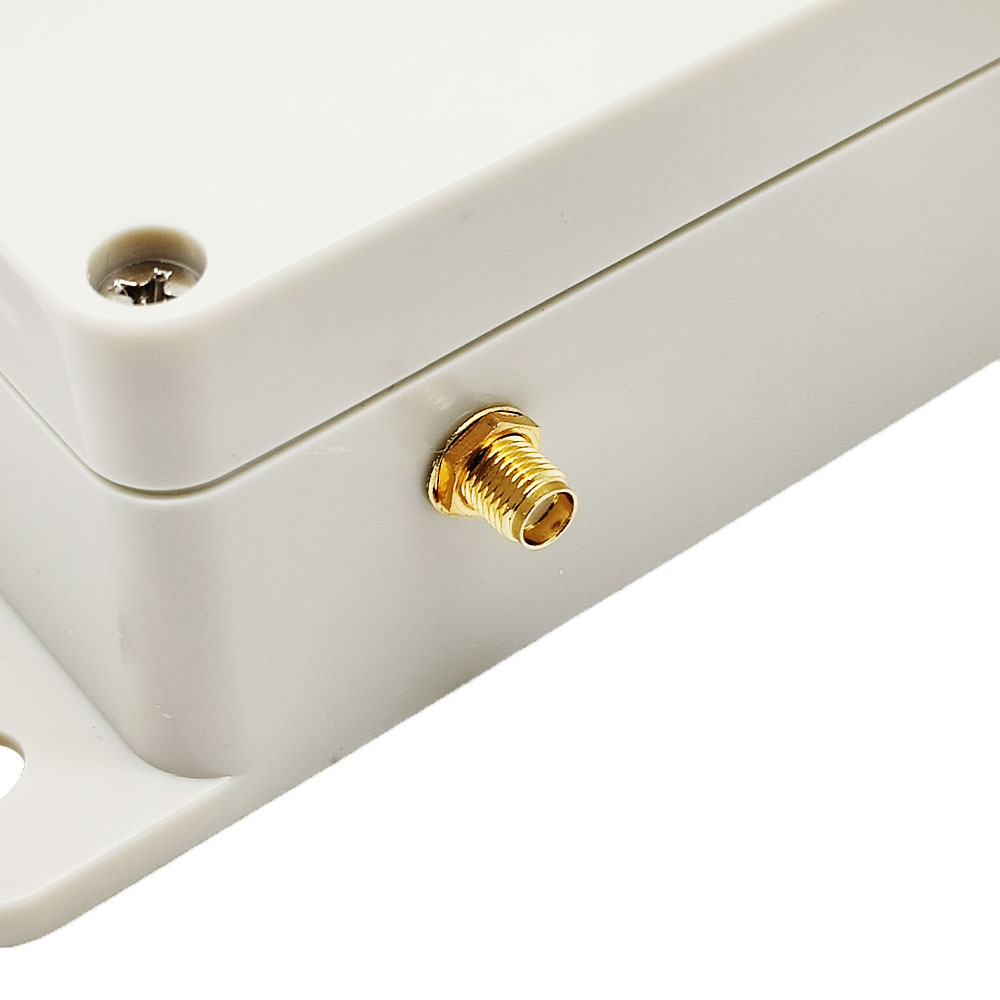

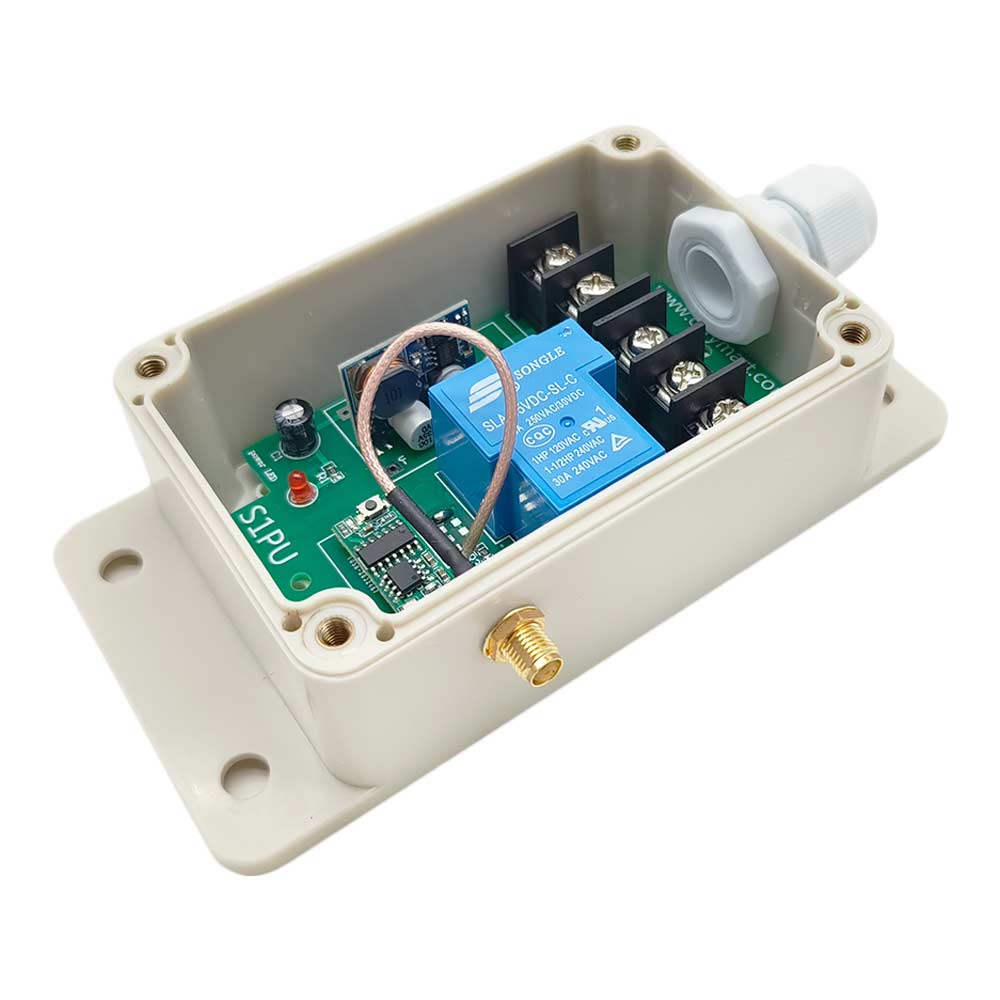

  • Externe Teleskopische Antenne verwenden SMA-Anschluss.
  • Wenn Sie sich die externe Teleskopische Antenne erstrecken, kann es einen weiteren Arbeitsbereich haben, die doppelt so wiel wie früher ist.

Benutzung(mit dem Sender):
  • Der Empfänger kann DC 0~28V und AC 110~240V Geräte steuern.

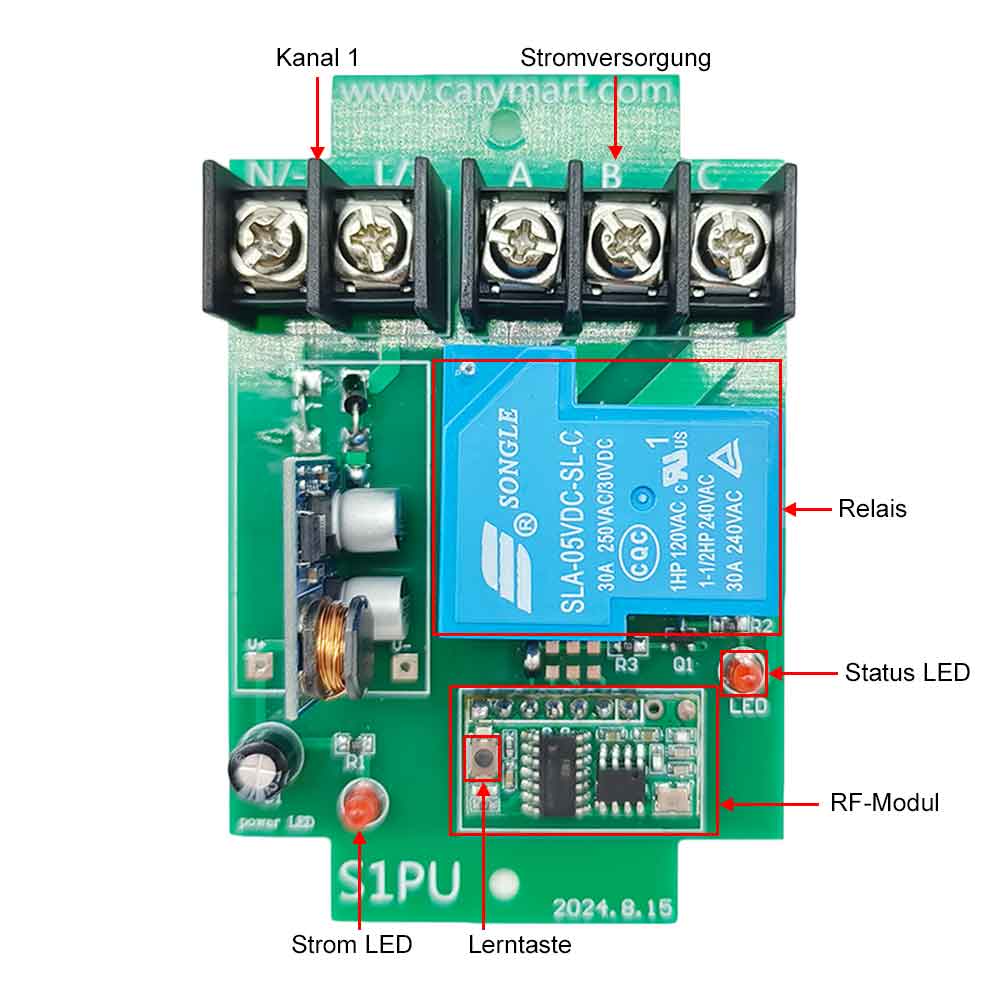

  • Achtung: Diese Empfänger ist Relaisausgang Typ, keinen DC/AC Spannungsausgang. Ausgangszustand von Relaisausgangsklemmen: Die Klemmen B und C sind normalerweise geöffnet; Die Klemmen A und C sind normalerweise geschloßen.

Verdrahtung:

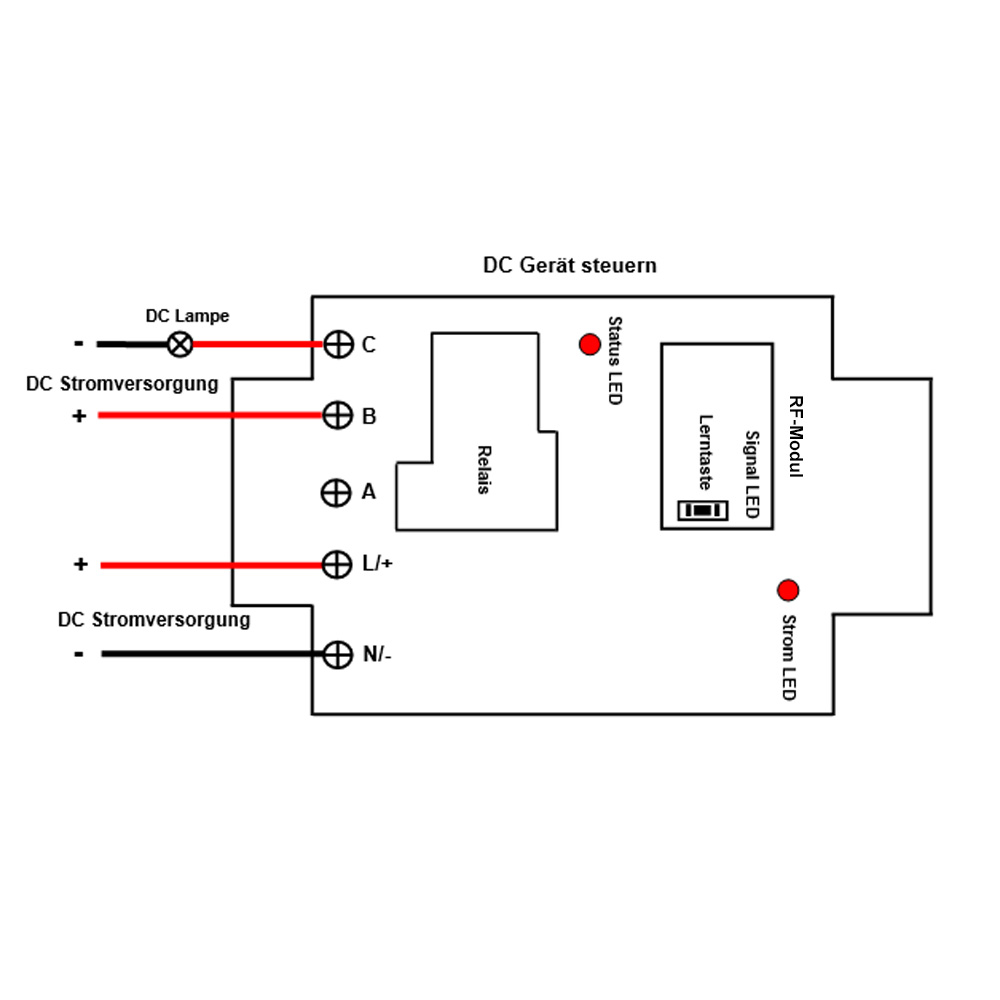

  • Wenn Sie ein DC 12V Licht steuern, machen wie folgende:
  • 1) Schließen den Pluspol der DC Stromversorgung an Klemmen “L / +” von Eingang, und schließen Minuspol der DC Stromversorgung an Klemmen“N / -“ von Eingang.
  • 2) Schließen Klemmen B an Pluspol der DC Stromversorgung, schließen Klemmen A an Pluspol von DC Lamp, und schließen den Minuspol von DC Licht an Minuspol von DC Stromversorgung.

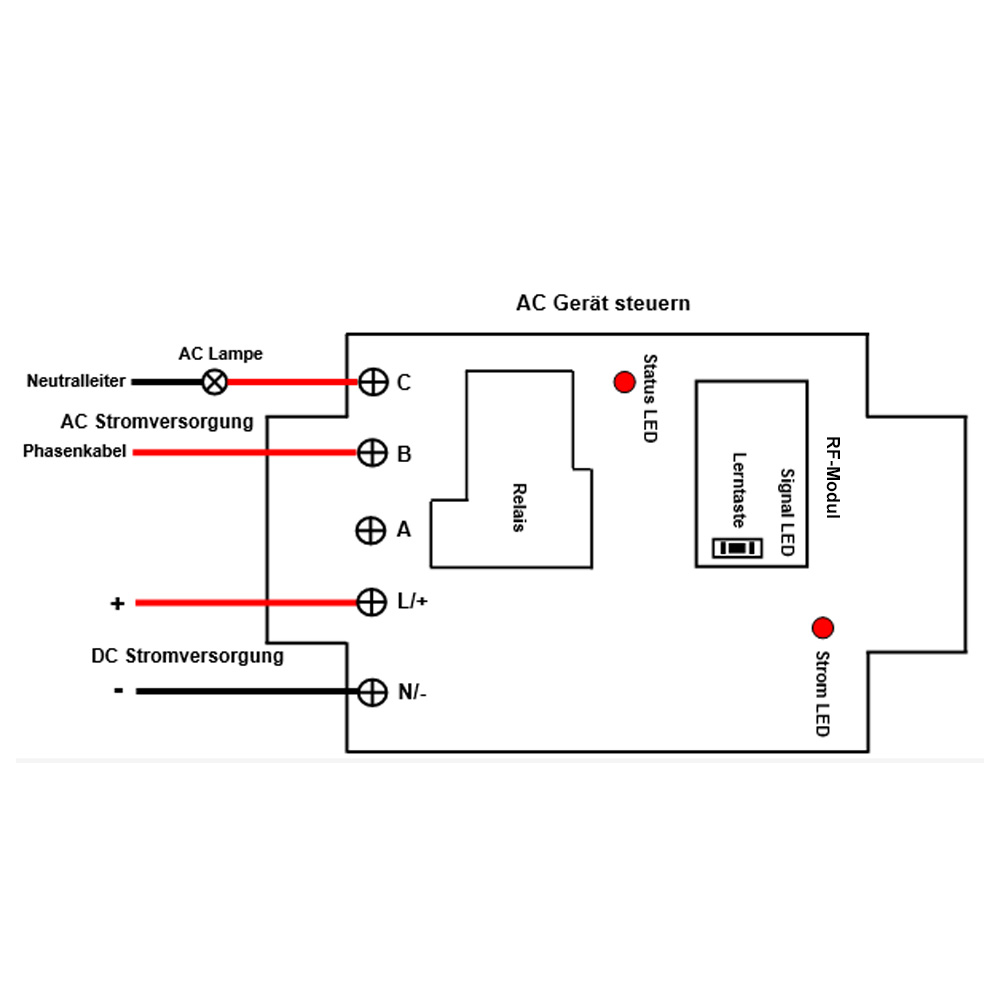

  • Wenn Sie AC230V Licht steuern, machen Sie wie folgende.
  • 1) Verbinden den Pluspol von DC Stromversorgung an Klemme “L / +” von Eingang, und verbinden den Minuspol von DC Stromversorgung an Klemmen “N / -” von Eingang.
  • 2) Verbinden Klemmen B an Energiebündel von AC Stromversorgung, verbinden Klemme C an eine Seite von AC Licht, und verbinden andere Seite von AC Licht an Nullleiter von AC Stromversorgung:

  • Einstellung verschiedene Kontrollmodus
  • Wir haben den Empfänger als Toggle Kontrolle Modus vor dem Versand eingestellt, Wenn Sie anderen Kontrolle Modi benutzen möchten, gehen Sie wie folgt:
  • Einstellung Kontrolle Modus Toggle: Nur Verbinden mit Stecksbrücke-2.
  • Kontrolle Modus Toggle: Drücken -> Öffnen; Nochmal drücken -> Schließen.
  • Knopf 1 drücken: Relais einschalten (Kontakt auf B und C, keine Kontakt auf A und C)
  • Knopf 1 drücken noch einmal: Relais ausschalten (keine Kontakt auf B und C, Kontakt auf A und C)

  • Einstellung Kontrolle Modus Momentan: Nur Verbinden mit Stecksbrücke-1.
  • Kontrolle Modus Momentan: Drücken und halten -> Öffnen; Lassenfrei-> Schließen.
  • Drücken Knopf 1 und halten -> Relais einschalten (Kontakt auf B und C, keinen Kontakt auf A und C)
  • Geben Knopf 1 frei -> Relais ausschalten (keinen Kontakt auf B und C, Kontakt auf A und C).

  • Einstellung Kontrolle Modus Verklinkte: Keinen Kontakt auf Stecksbrücke-1 und Stecksbrüce-2.
  • Kontrolle Modus Verklinkte: Drücken ->Öffnen, andere Relais ausschalten; Drücken anderen Knopf -> Schließen.
  • Drücken Knopf 1 -> Relais einschalten(Kontakt auf B und C, keinen Kontakt auf A und C);
  • Drücken Knopf 2 -> Relais ausschalten(keinen Kontakt auf B und C, Kontakt auf A und C);

Manuelle Steuerklemmen:
  • Der Empfänger hat Handsteuerunge Klemme, Sie können externe Anlage, Sensors, oder Handschalter zur Steuerung des Empfänger verbinden.
  • 1) Signaleingang
  • Sie können externe Geräte ( mit Kleinsignal-Ausgänge ) an Klemmen 1(Signal -) und 2 (Signal +) anschließen. Der Signalausgang von externem Geräte kann den Empfänger steuern.
  • Wenn externe Geräte Kleinsignal an Klemme 1 und 2 ausgeben, schaltet das Relais ein.(Verbinden Klemmen B und C, trennen Klemmen A und C).
  • Wenn externe Geräte Kleinsignal an Klemme 1 und 2 nicht ausgeben, schaltet das Relais aus.( trennen Klemmen B und C, Verbinden Klemmen A und C).
  • 2) Handschalter
  • Sie können einen Handschalter an Klemmen 1 ,2. Und dann können Sie diese Handschalter zur Steuerung des Empfänger verwenden.
  • Wenn Sie Klemmen 1 und 2 verbinden, schaltet das Relais ein.(Verbinden Klemmen B und C, trennen Klemmen A und C).
  • Und Wenn Sie Klemmen 1 und 2 trennen, schaltet das Relais aus.(trennen Klemmen B und C, Verbinden Klemmen A und C).

Löschen die eingelernte Code:
  • Wir haben Fernbedienung für den Empfänger abgelernt. Wenn Sie den Empfänger nicht mehr mit der Fernbedienung arbeiten möchten, können Sie alle Codes der Fernbedienungen löschen, die in dem Empfänger gespeichert werden.
  • Hinweis: Drücken Sie den Knopf auf dem Empfänger bis die LED Licht langsam blitzt, dann lassen Sie den Knopf frei, dann LED Licht bleibt langsam blitzt. Es bedeutet, dass alle gespeicherte Kodes erfolgreich gelöscht worden sind.

Ablernen der Fernbedienung:
  • Drücken Sie den Knopf des Empfängers, bis das LED Licht leuchtet. Der Empfänger bleibt jetzt im Status von ABLERNEN.
  • Drücken Sie irgendeinen Knopf der Fernbedienung, Falls das LED Licht 15mal schnell blitzt und dann ausschaltet, bedeutet es, dass das Ablernen erfolgreich ist.
  • Wenn der Empfänger zu ablernen vorbereitet, drücken Sie nochmal den Knopf des Empfängers und das LED Licht schaltet aus; Das beteutet, dass Ablernen abgebrochen ist.
  • Der Empfänger kann Fernbedienungen mit verschiedener Kodes ablernen.

Lieferumfang:
  • 1 x Empfänger: S1PU-DC09-ANT3 / S1PU-DC12-ANT3 / S1PU-DC24-ANT3 (1 Kanal / Drei Kontrolle Modi)
  • 1 x Bedienungsanleitung

Hinweis:

Die Unterschiede über die verschieden passende Sender (Sie können folgende Produktename von Modell klicken, um mehr Technische Daten über die Sender zu sehen.)

Produktname

0021092(CWB-1)

0021093(CWB-2)

0021000(C-1)

0021001(C-2)

0021010(CP-1)




Größe von Sender

56mm x 32mm x 12mm

58mm x 39mm x 16mm

85mm x 36mm x 16mm

Reichweite mit dem Empfänger

50M~100M

100M~200M

500M~1000M

Betriebsspannung

2 x CR2016 -3V Knopfzellenbatterien

1 x 23A -12V Batterie

Ander

wasserfest





Produktname

0021011(CP-2)

0021023(CB-1)

0021024(CB-2)

0021067(CBW-1)

0021068(CBW-2)




Größe von Sender

85mm x 36mm x 16mm

135mm x 42mm x 25mm

100mm x 68mm x 50mm

Reichweite mit dem Empfänger

500M~1000M

1000M~2000M

1000M~2000M

Betriebsspannung

1 x 23A -12V Batterie

1 x 6F22 -9V Batterie

Ander



wasserfest

Link:(Sie können folgende Link klicken, um mehr Technische Daten zu sehen)
die Unterschied zwischen den Sender
die Unterschied zwischen die Antenne
