1 Kanal DC Elektrische Funk Motor Controller mit 3 Kontrolle Modi - Toggle, Momentan, Verklinkte


Preis: ab €33.30

Anzahl:    Bewertung schreiben

  • Artikelnummer: 0020202 (S1FU-DC06/09/12/24 & C-3-2)

Bitte wählen Sie:





Farbe:

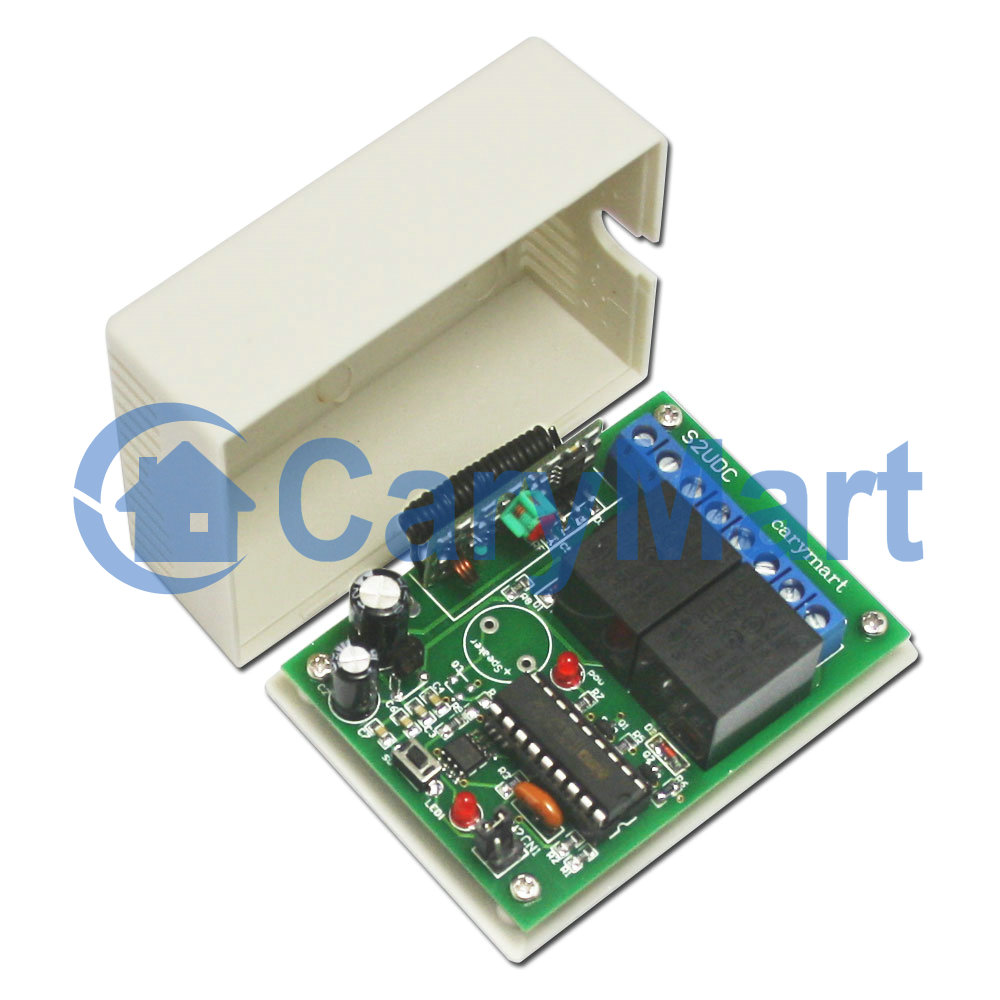

Dieses Funk-Empfänger-Sender-Set (S1FU-DC09/12/24 & C-3), ein Motor-Controller mit 3 Kontrolle Modus, ist geeignet für die Motoren von Rolladen / Türen, Bildeinwände, Sonnensegel, Pumpe, Ankerwinden, Förderbänder oder andere Haushaltsgeräte und kleine industrielle Geräte. Mit dem Funk Sender/-Empfänger-Set kann der Motor Ihres Elektrogerätes durch eine Funk Fernbedienung vorwärts und rückwärts rotieren.

Das Bedienungsvideo besuchen Sie bitte HIER.



Handbuch

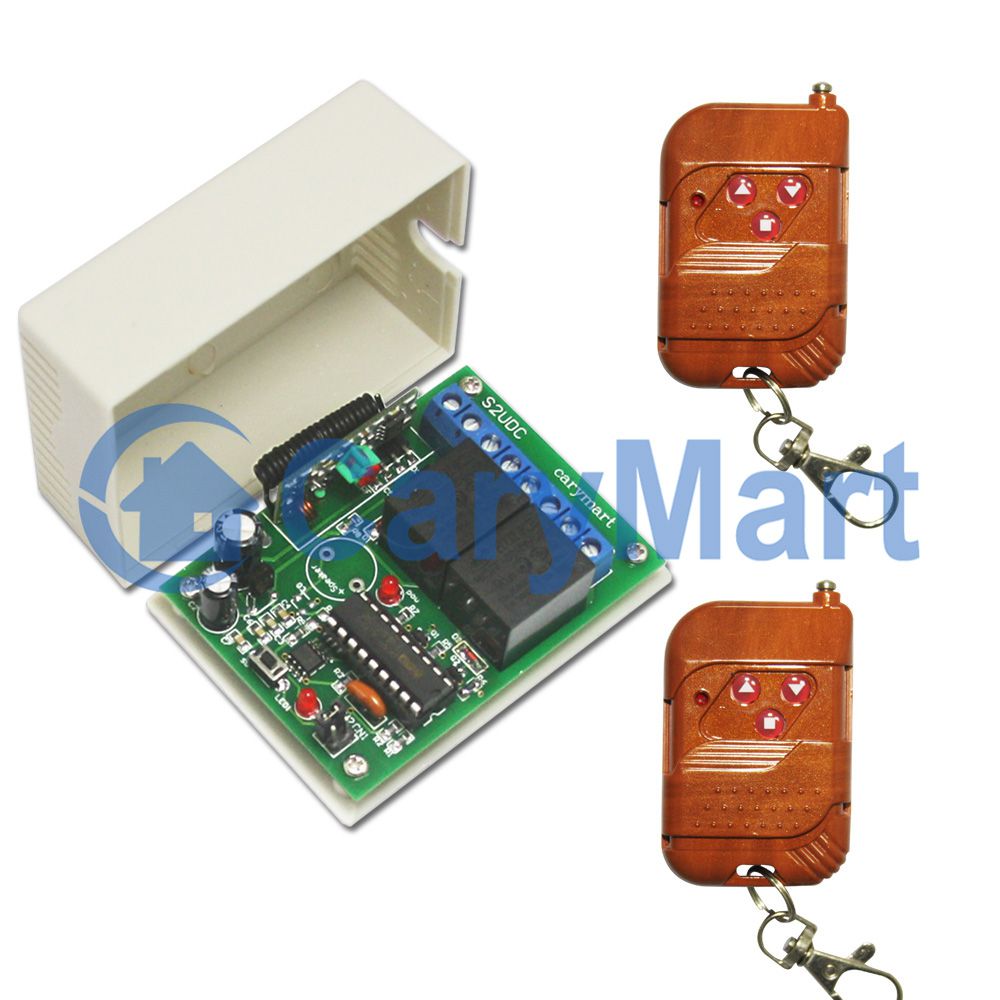

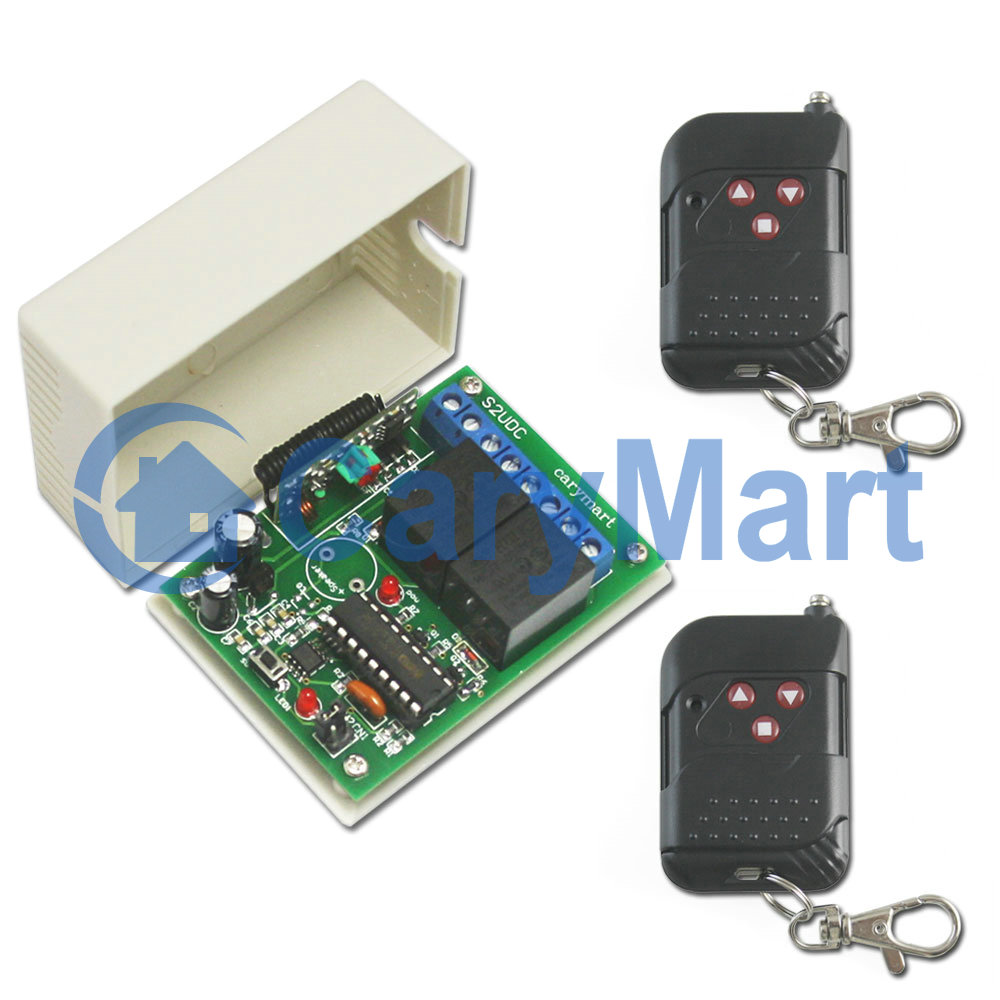

Lieferumfang:
  • 1 x Empfänger: S1FU-DC06 / S1FU-DC09 / S1FU-DC12 / S1FU-DC24 (Inversion Kontrolle Modus)
  • 2 x Sender: C-3-2
  • 1 x Bedienungsanleitung

Kennzeichen:
  • Drahtlose Steuerung, einfach zu installieren.
  • Kontrollieren Motoren von Lüfter, Pumpe, elektronische betrieben Winden/Türen /Fenster / Rollladen oder anderen Geräte mit Spannung DC12V.
  • Sie können den Empfänger mit Sender (Fernbedienung Kontrolle) von jedem Ort innerhalb einer zuverlässigen Entfernung ein / aus schalten. Die Funksignale können durch Wände, Böden und Türen laufen.
  • Geschutzt vor Gegenstrom und übermäßigem Strom.
  • Hörbares und visuelles Signal.
  • Arbeiten mit Mikrokontroller Typ EM78P156, einem 8-bit Mikroprozessor, der entworfen und entwickelt mit stromsparender und Hochgeschwindigkeits-CMOS Technologie wird.
  • Zuverlässige Kontrolle: Sender (Kodierung) und Empfänger (Dekodierung) benutzen einen 8-Bit Kode.
  • Ein / einige Sender können ein / einige Empfänger gleichzeitig kontrollieren.
  • Wenn Sie zwei oder mehr Empfänger an dem gleichen Ort benutzen, können Sie die mit verschieder Kodes einstellen.
  • Sendefrequenz: 315MHz (Noch mit 433MHz bei uns, wenn Sie die brauchen, sagen Sie uns bitte.)

Empfänger:
  • Modell Nr.: S1FU-DC06 / S1FU-DC09 / S1FU-DC12 / S1FU-DC24
  • Kontrolle Modus: Inversion (Toggle, Momentan, Verklinkte)
  • Kodierungsart: Festkode
  • Zeichenkodierung: Durch Lernen
  • Stromversorgung (Betriebsspannung): DC6V (S1FU-DC06), DC12V±1V (S1FU-DC12), DC9V±1V (S1FU-DC09), DC24V±1V (S1FU-DC24)
  • Ausgang: DC6V (S1FU-DC06), DC12V (S1FU-DC12), DC9V (S1FU-DC09), DC24V (S1FU-DC24)
  • Maße der PCB: 67mm x 50mm x 18mm
  • Maße des Koffers: 75mm x 54mm x 27mm
  • Statische Strom: ≤6mA
  • Maximale Betriebsstrom: 10A

Sender:
  • Modell Nr.: C-3-2
  • Kanal: 3 CH
  • Entfernung der Fernbedienung: 100m / 300ft (Theoretisch)
  • Kodierung: Festkode durch Bondpad
  • Einheitsmaße: 58mm x 39mm x 16mm
  • Stromversorgung: 1 x 23A -12V Batterie (enthalten, können 12 Monate benutzen)

Benutzung:

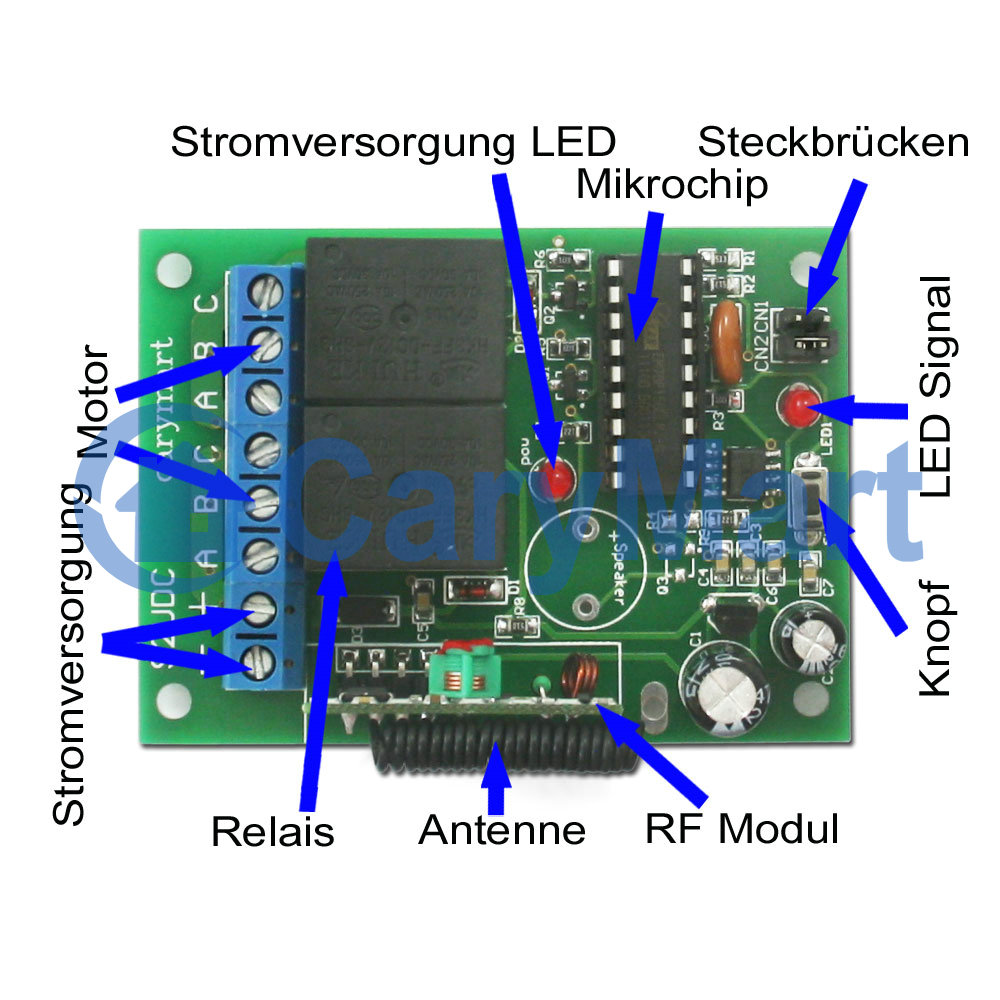

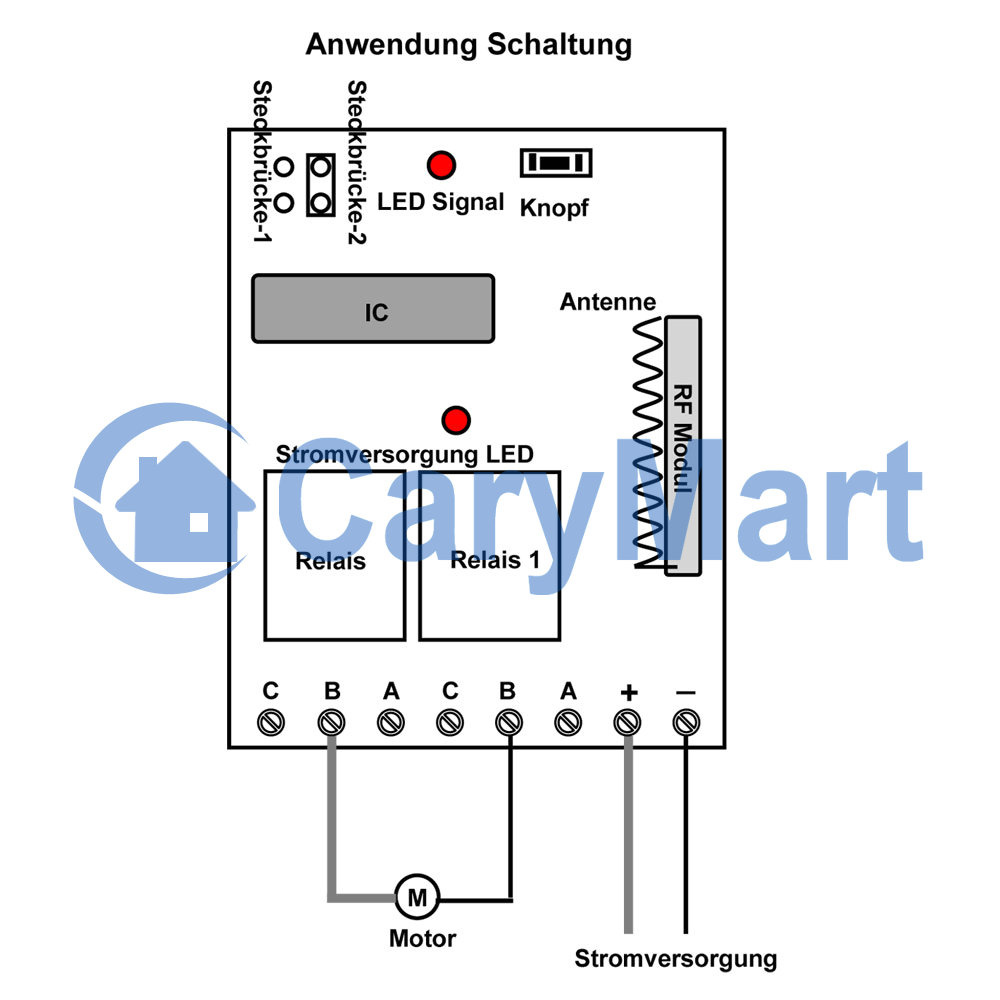

  • Schließen Sie den Motor an Terminal B von Relais 1 und Relais 2 an.
  • Einstellung verschiedener Kontrolle Modi (Wir haben den Empfänger als Toggle Kontrolle Modus vor dem Versand eingestellt, Wenn Sie anderen Kontrolle Modi benutzen möchten, gehen Sie wie folgt):
  • Einstellung Kontrolle Modus Toggle: Nur verbinden mit Steckbrücke-2.
  • Kontrolle Modus Toggle: Drücken -> Rotieren; Nochmal drücken -> Stoppen.
  • Drücken Sie den Knopf ▲: Terminal B von Relais 1 und Relais 2  Ausgabe + DC 12V (1: +, 2: -), rotiert der Motor in die positive Richtung.
  • Drücken Sie den Knopf ▲ nochmal: Terminal B vonRelais 1 und Relais 2 Keine Ausgabe, Motor stoppt..
  • Drücken Sie den Knopf ▼: Terminal B von Relais 1 und Relais 2  Ausgabe - DC 12V (1: -, 2: +), rotiert der Motor in die umgekehrte Richtung.
  • Drücken Sie den Knopf ▼ nochmal: Terminal B von Relais 1 und Relais 2 Keine Ausgabe, Motor stoppt..

  • Einstellung Kontrolle Modus Momentan: Nur Verbinden mit Steckbrücke-1.
  • Kontrolle Modus Momentan: Drücken und halten-> Rotieren; Freigeben -> Stoppen.
  • Drücken Sie den Knopf ▲ und halten: Terminal B von Relais 1 und Relais 2  Ausgabe + DC(1: +, 2: -), rotiert der Motor in die positive Richtung.
  • Geben Sie den Knopf ▲ frei : Terminal B vonRelais 1 und Relais 2 Keine Ausgabe, Motor stoppt.
  • Drücken Sie den Knopf ▼ und halten: Terminal B von Relais 1 und Relais 2  Ausgabe - DC(1: -, 2: +), rotiert der Motor in die umgekehrte Richtung.
  • Gebem Sie den Knopf ▼ frei: Terminal B von Relais 1 und Relais 2 Keine Ausgabe, Motor stoppt.

  • Einstellung Kontrolle Modus Verklinkte: keinen Kontakt auf Steckbrücke-1 und Steckbrücke-2.
  • Kontrolle Modus Verklinkte: Drücken die Knöpfe ▲ und ▼ ->Rotieren; Drücken den Knopf ■ -> Stoppen.
  • Drücken Sie den Knopf ▲: Terminal B von Relais 1 und Relais 2 Ausgabe + DC (1: +, 2: -), rotiert der Motor in die positive Richtung.
  • Drücken Sie den Knopf ▼: Terminal B von Relais 1 und Relais 2 Ausgabe - DC (1: -, 2: +), rotiert der Motor in die umgekehrte Richtung.
  • Drücken Sie den Knopf ■: Terminal B von Relais 1 und Relais 2 Keine Ausgabe, Motor stoppt.

  • Wir haben Fernbedienung für den Empfänger gelernt. Wenn Sie den Empfänger nicht mehr mit der Fernbedienung arbeiten möchten, können Sie alle Codes der Fernbedienungen löschen, die in dem Empfänger gespeichert werden.
  • Hinweis: Drücken Sie den Knopf auf dem Empfänger bis die LED Licht langsam blitzt, dann lassen Sie den Knopf frei, dann LED Licht bleibt langsam blitzt. Es bedeutet, dass alle gespeicherte Kodes erfolgreich gelöscht worden sind.

Garantie:
Auf dieses Gerät gewähren wir 1 Jahre Garantie. Falls die Produkte zwischen der Garantiezeit Qualitätsprobleme haben, senden wir Ihnen erneut ein gleiches neues Produkte kostenfrei, aber Sie müssen die Postgebühr bezahlen.
