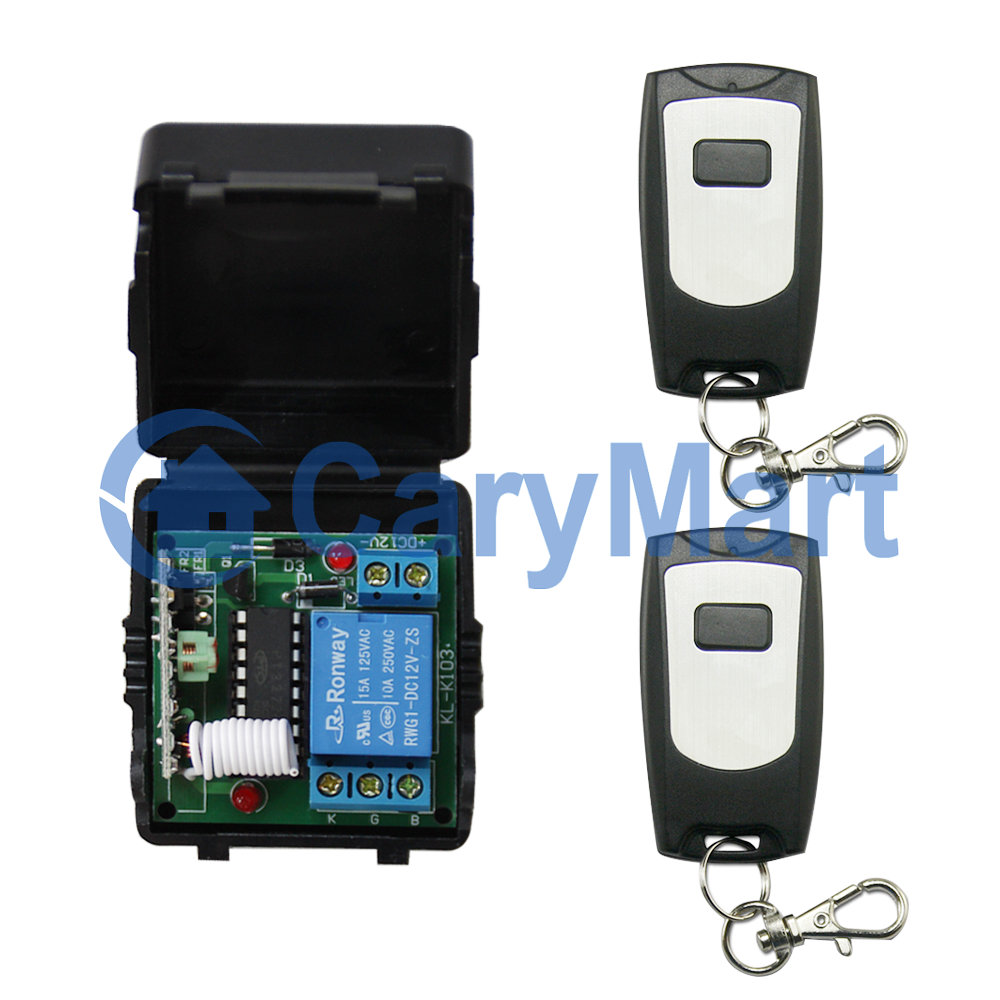

1 Kanal 50M Funk DC Fernkontrollset mit Toggel Modus


Preis: €34.23

  • Artikelnummer: 0020056(S1RT-DC12 & 2CWB-1)

Bitte wählen Sie:










Menge:




Manual

Kennzeichen:
1. Anwendung: Es kann in der Industrie-Automatisierung-, Landwirtschaft - und Heim-Automation, wie Fabrik, haus, bauernhof, weide, Fahrzeugen, Schiffen, Offshore-Betrieb, Luftfahrzeug, Feld Anruf, usw. Drahtlose Fernbedienung Produkte auf Land, Wasser und Luft, wie Funklichtschalter, Sirenen, Schlösser, Motoren, Ventilatoren, Winden, Jalousien, Elektrozylinder, Türen, Fenster, Elektromagnetventile, Signalisierung, Geschäftsschilder usw.
2. Drahtlose Steuerung, einfach zu installieren.
3. Relais Output: Der Empfänger ist Relais Output, es kann benutzt werden um DC oder AC Geräte zu steuern. Die Terminals sind NO / NC (Normalerweise geöffnet / Normalerweise geschlossen ), wird von Schalter gesteuert. Es bedeutet, dass Sie an die Geräte die separaten Stromversorgung verbinden müssen.
4. Sie könnten den Empfänger mit Sender (Fernbedienung) von jedem Ort innerhalb einer zuverlässigen Entfernung ein / aus schalten.
5. Die drahtlose Funksignale können durch Wände, Böden und Türen laufen
6. Geschutzt vor Gegenstrom und übermäßigem Strom.
7. Zuverlässige Steuerung: Der Empfänger arbeitet nur mit dem Sender verwenden, der den gleichen Code verwendet.
8. Ein / einige Sender können ein / einige Empfänger gleichzeitig kontrollieren.
9. Sie können zwei oder mehrere Geräte am selben Ort verwenden.

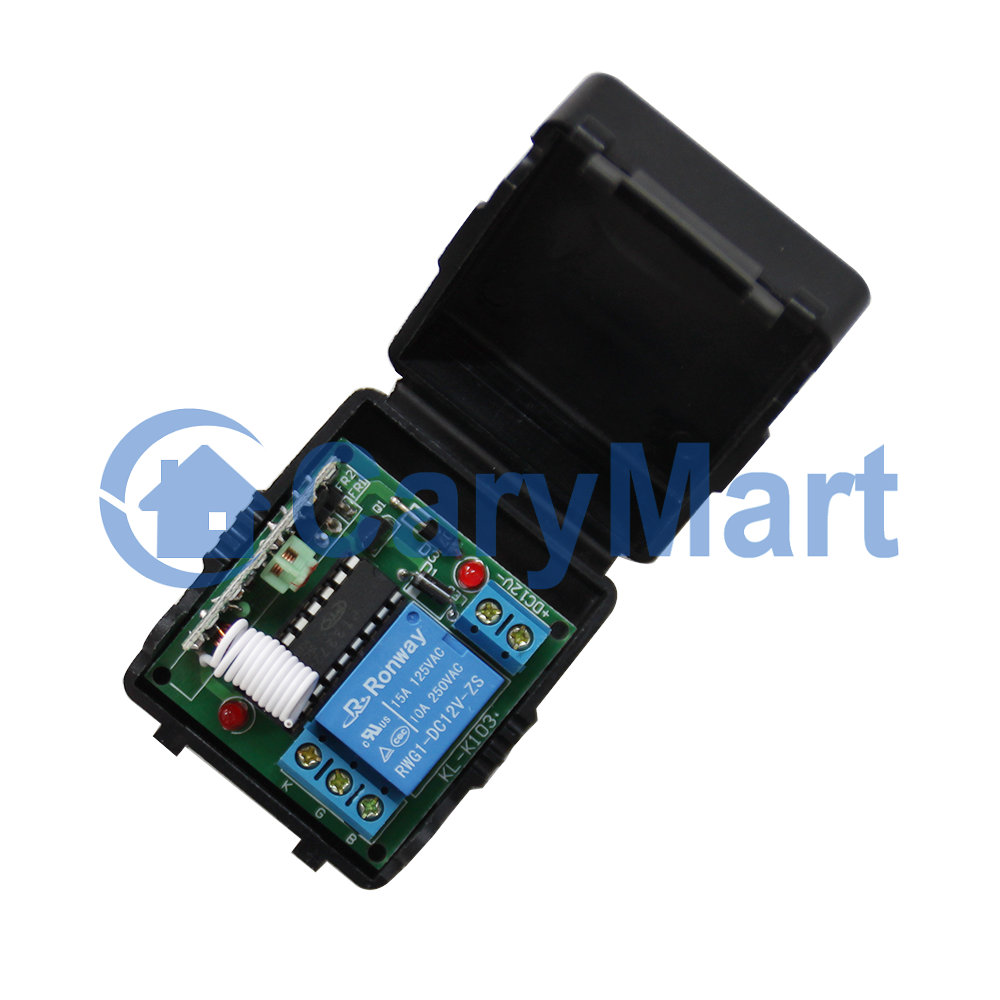

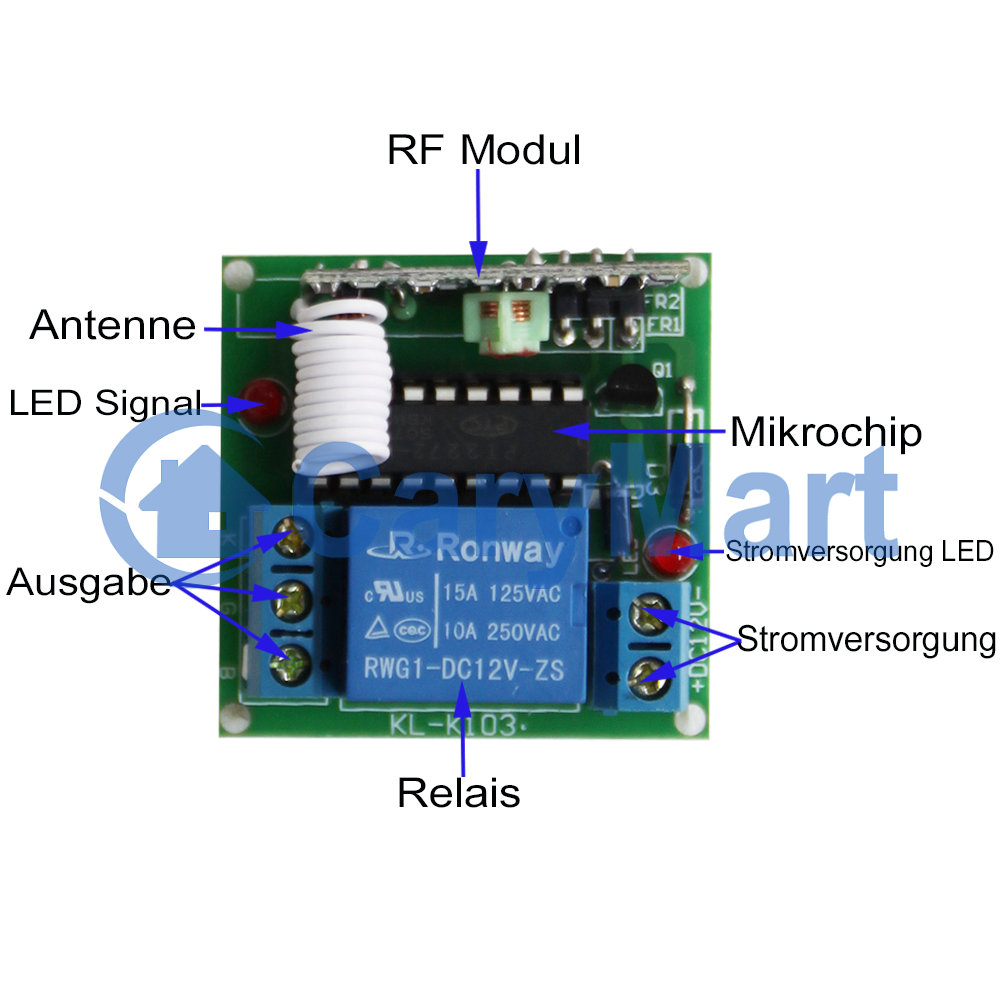

Parameter des Empfängers:
Modell Nr.: S1RT-DC06 / S1RT-DC09 / S1RT-DC12 / S1RT-DC24
Stromversorgung (Betriebsspannung): DC06V (S1RT-DC06), DC12V±1V (S1RT-DC12), DC9V±1V (S1RT-DC09), DC24V±1V (S1RT-DC24)
Output: Relais Output (Normalerweise geöffnet und Normalerweise geschlossen)
Betriebsspannung Reichweite des Relais: AC110~240V oder DC0~28V
Betriebsfrequenz: 315MHz / 433MHz
Kanal: 1 CH
Kontrolle Modi: Toggle (Drücken ->An; Drücken nochmal -> Aus )
Tye von den Codes: Festcode
Code Setzen: durch Löten
Statischer Strom: ≤6mA
Maximaler Betriebsstrom: 10A
Maße der PCB: 70mm x 48mm x 21mm

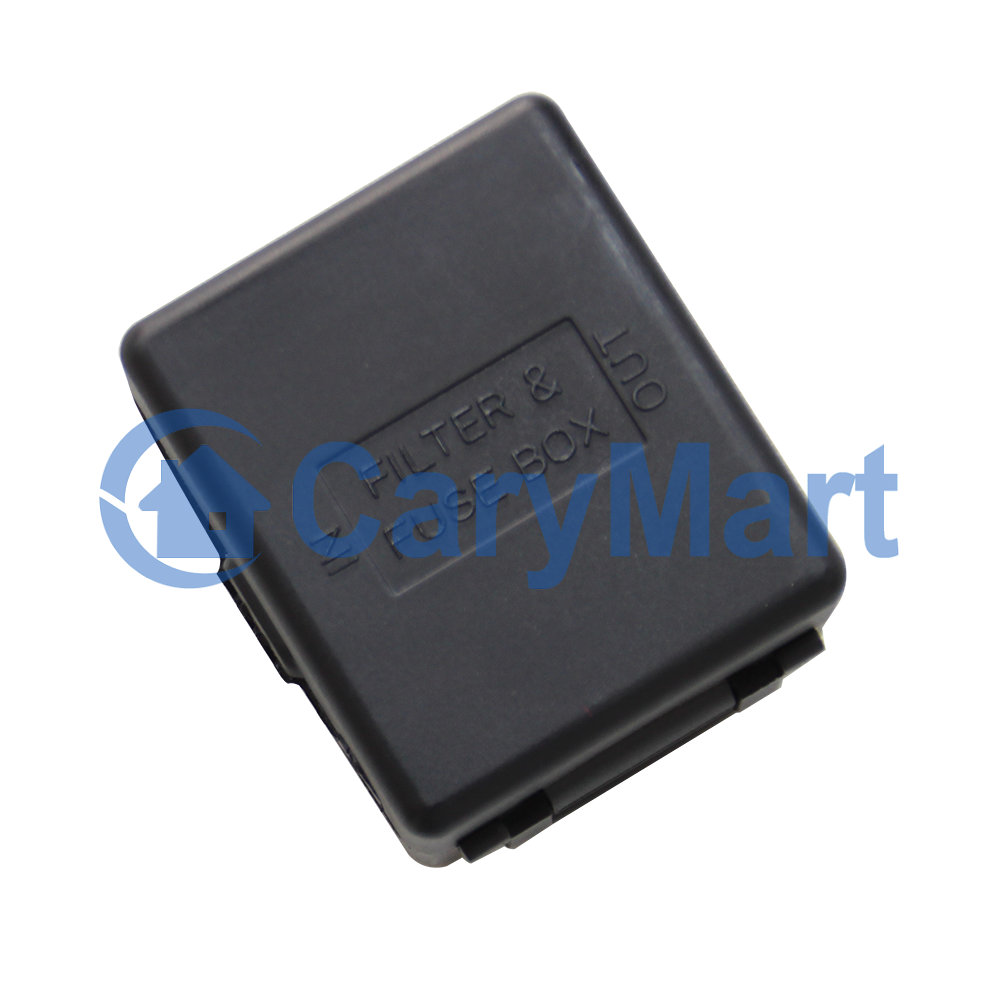

Maße des Koffers: 75mm x 55mm x 28mm
Arbeite mit Festcode Sender oder Lerncode-Sender

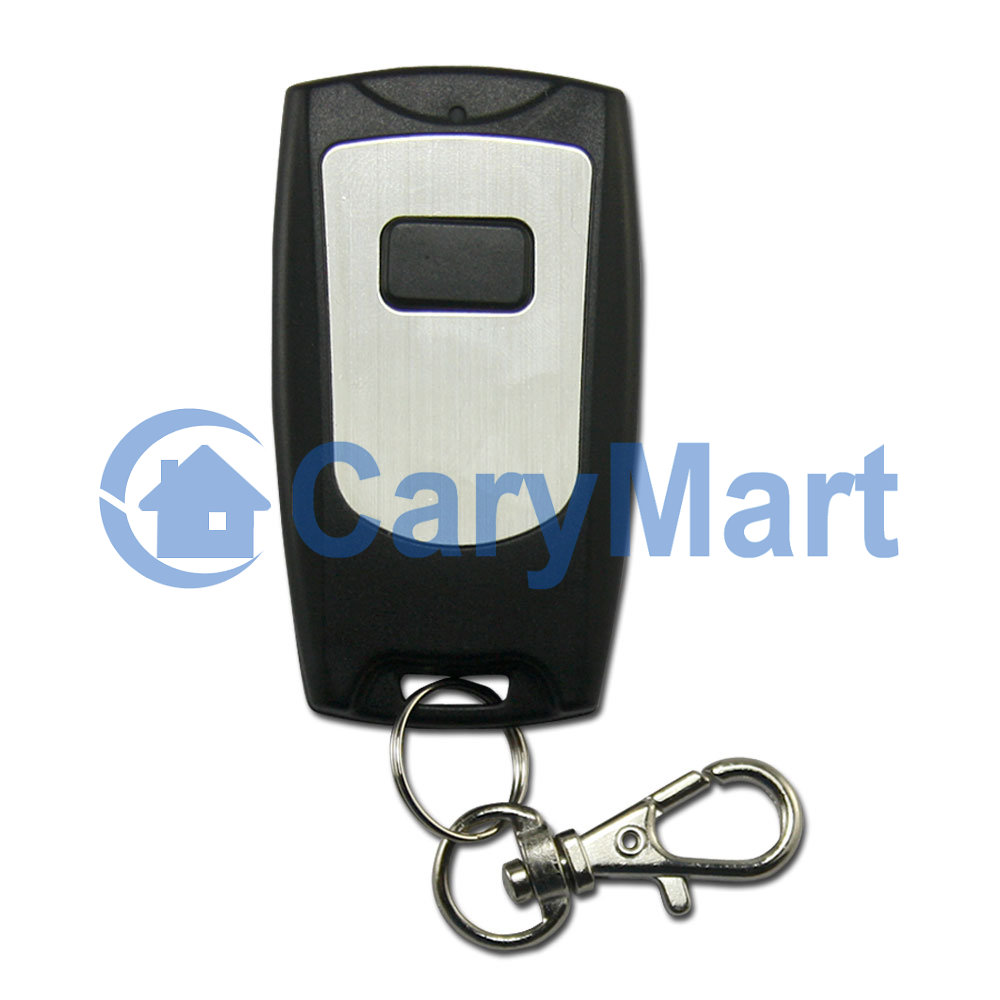

Sender des Empfängers:
Modell Nr.: 0021092 (CWB-1)
Wasserdicht
Farbe der Hülle: Schwarz
Kanal/Knopf: 1
Symbol des Knopfs:kein Symbol
Betriebsspannung: 12V (2x 3V Batterie, kann 6-12 Monate benutzt werden)
Betriebsstrom: 5mA
Betriebsfrequenz: 315Mhz / 433Mhz
Enkodierung Chip: PT2260/PT2262 / PT2264
Enkodierung Typ: Festcode durch Löten, bis zu 6561 Kodes
Sendeentfernung: 50m / 150ft (theoretisch)
Die Entfernung 50M ist eine theoretische Daten, es soll auf freiem Ort bedient werden, keine Hindernisse, keine anderen Störungen. Aber wenn es getestet wird, gibt es viele Bäume, Wände oder andere Hindernisse, und es gibt viele Störungen von anderen Signalen. Vielleicht kann die tatsächliche Entfernung daher 50M nicht erreichen.
Anpassung Modus: ASK
Betriebstemperatur: -20 ° C bis+70 ° C
Einheit Mass: 56mm x 32mm x 12mm
Gewicht: 20g
Nutzungen:Garagentore, Motorräder, Auto Wecker Produkte, Haus Sicherheit Produkte, drahtlose fernkontrollierende Produkte, industrielle kontrollierende Produkte.

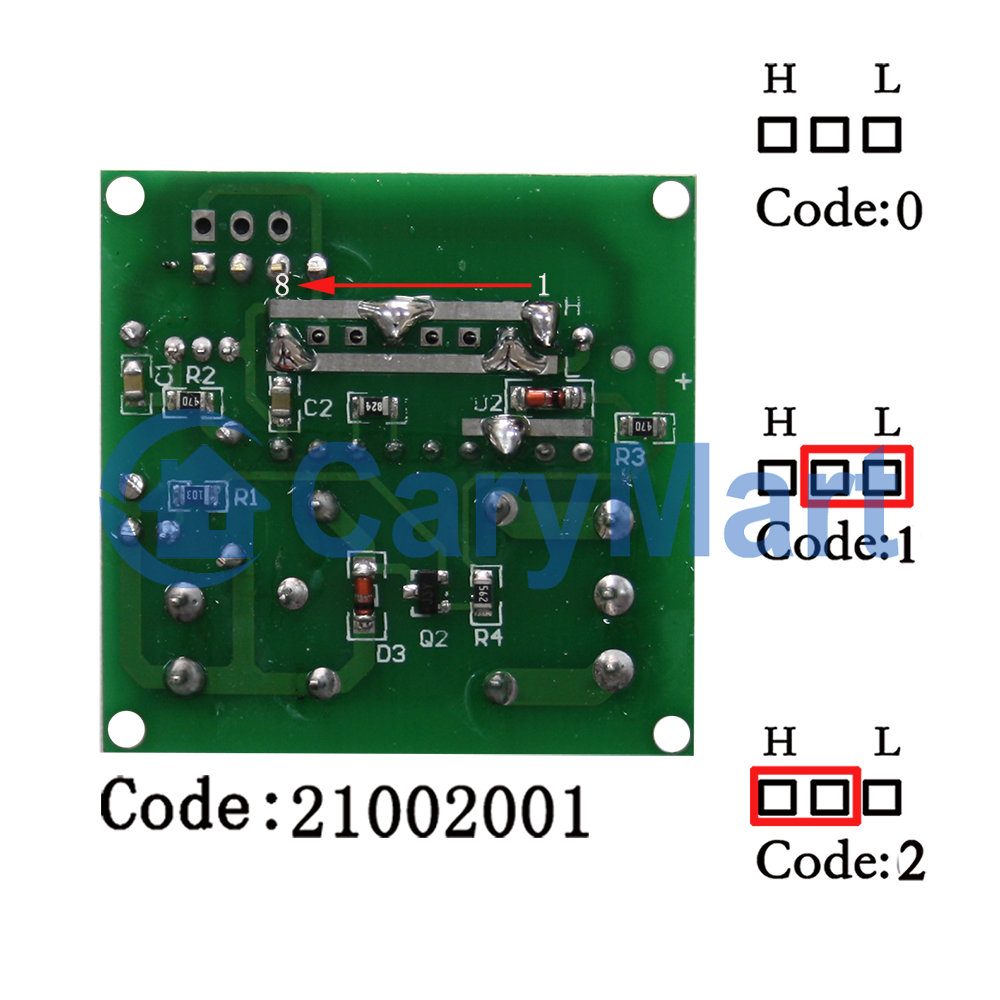

Wie können Sie die 8-Bit Kode des Senders bilden:
1. Öffnen den Deckel des Senders, dann können Sie die Platine sehen. Es gibt zwei Reihe Kissen und ein Reihe des Chip Fuß auf der Rückseite.
2. Die linke Reihe des Kissens ist “L”Seite, und die rechte Reihe des Kissens ist “H” Seite.
3. Wenn Sie die mittelere Reihe des Chip Fuß an der “L” Seite löten, ist es die Kode 1. Wenn Sie die mittlere Reihe des Chip Fuß an der “H” Seite löten, ist es die Kode 2. Wenn Sie nicht löten, ist es die Kode 0.
4. The 8-bits code order is from bottom to top (from D1 to D8).
5. Das ist eine Beispiel, die 8-Bit Kode im Foto ist 01020000, löten wie folgend:
6. Kode 0: Löten Sie keine Seite, wie D1, D3, D5, D6, D7, D8
7. Kode 1: Löten an der Seite “L”, wie D2.
8. Kode 2: Löten an der Seite “H”, wie D4.

Geeigneter Sender:
Der Empfänger kann mit verschiedenen Sender arbeiten, wie Model C-1 (100M), CWB-1 (50M, wasserdicht), CP-1 (500M), oder CB-1 (1000M) usw.

Reichweite:
Mit dem Sender wie CWB-1 kann die Reichweite max. 50M im Freifeld sein. Die Entfernung ist ein theoretische Wert. Es soll auf einer öffentlichen Erde bedient werden,darauf gibt es keine Absperrung und keine Interferenz. Aber in wirklichem Leben verhindert das Funksignal durch Bäume,Wände oder andere Bauwerke ,noch kann es durch anderen Signale gestört werden. Deshalb ist die wahre Entfernung kleiner als die max. Reichweite.
Mit Antenne oder CB-Serie Sender kann es die Reichweite erhöhen.

Verwendung:
Der Empfänger kann verwendet werden, um die DC 0~28V oder AC 110~240V Geräte zu kontrollieren.
Achtung: der Empfänger ist Relais Output, gibt keinen DC/AC Strom aus. Anfangszustand von Relais Output Terminals: Die Terminals G und K sind normalerweise geöffnet; die Terminals B und G sind normalerweise geschlossen.

Verdrahtung:
Wenn Sie DC 12V Licht steuern, machen Sie wie folgende.
1) Schließen den positiven Pol der DC Stromversorgung an den Terminal „+“ von INPUT an, und schließen den negativen Pol der DC Stromversorgung an den Terminal „-“ von INPUT an.
2) Schließen das Terminal K an den positive Pol der DC Stormversorgung, und schließen das Terminal G an das den positive Pol von dem DC Licht, und schließen den negativen Pol des DC Lichts an den negativen Pol der DC Stromversorgung.

Wenn Sie AC 220V Licht steuern, machen Sie wie folgende.
1) Schließen den positiven Pol der DC Stromversorgung an den Terminal „+“ von INPUT an, und schließen den negativen Pol der DC Stromversorgung an den Terminal „-“ von INPUT an.
2) Schließen das Terminal K an den Energiebündel der AC Stormversorgung, schließen den den Terminal G an eine Seite des AC Lichts, und schließen eine andere Seite des AC Lichts an den Mittelleiter der AC Stromversorgung.

Betrieb(mit Sender CWB-1):
Drücken den Knopf: Schalten das Relais an (verbinden G und K, trennen B und G), das licht wird angeschaltet.
Drücken den Knopf nochmal: Schalten das Relais aus (trennen G und K, verbinden B und G), das Licht wird ausgeschaltet.

Link:(Sie können folgende Link klicken, um mehr Technische Daten zu sehen)
die Unterschied zwischen den alle Sender
die Unterschied zwischen die alle Antenne
